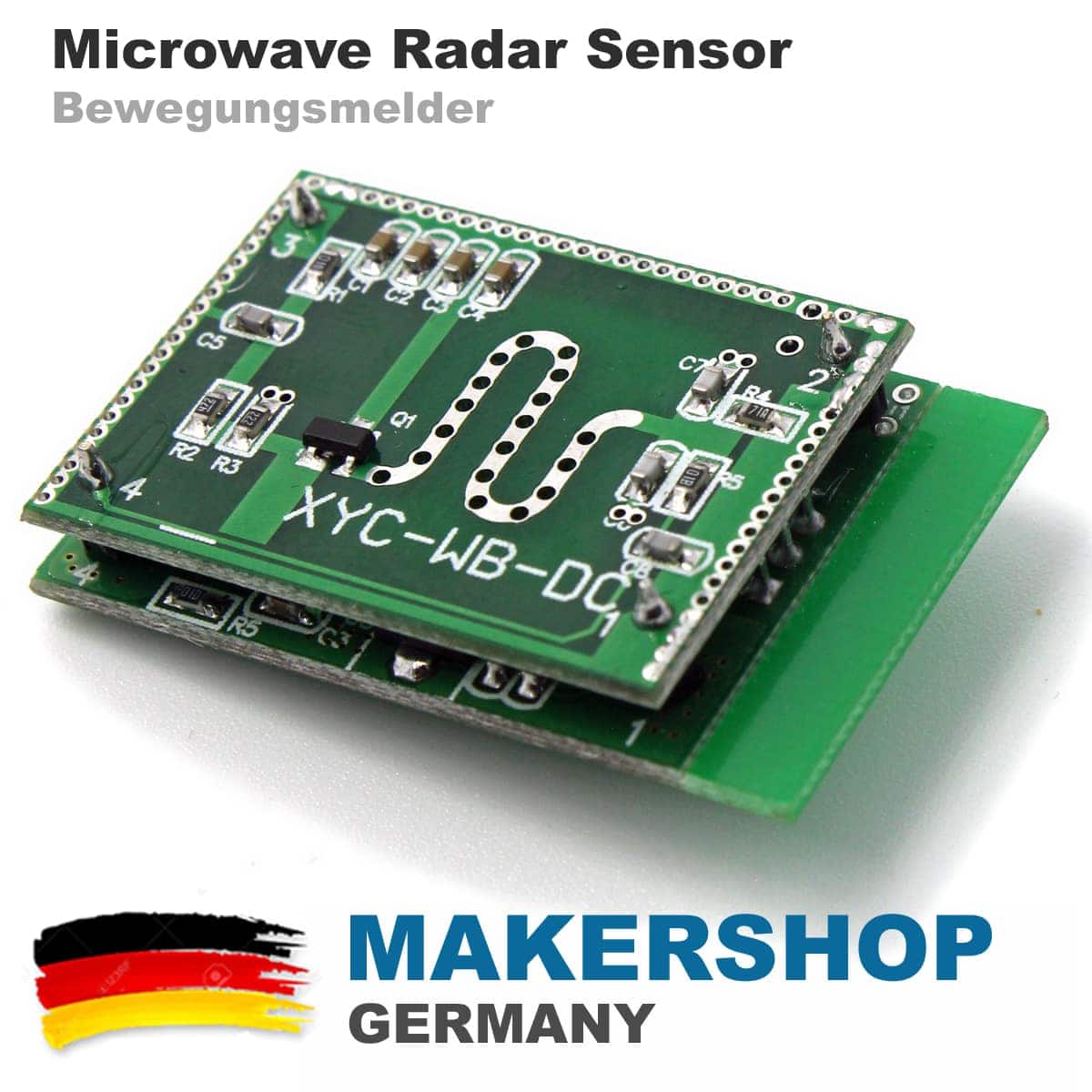

Radar Sensor Mikrowelle XYC-WB-DC Arduino
Vorrätig
Bewegung mit 5,8-GHz-Radar und TTL-Ausgang erkennen
Der XYC-WB-DC kombiniert ein 5,8-GHz-Radarmodul mit digitaler Auswertung. Bei erkannter Bewegung wechselt der Ausgang auf HIGH.
Mikrowellen können bestimmte nichtmetallische Materialien durchdringen. Montageort und Abschirmung müssen deshalb gezielt gewählt und praktisch getestet werden.

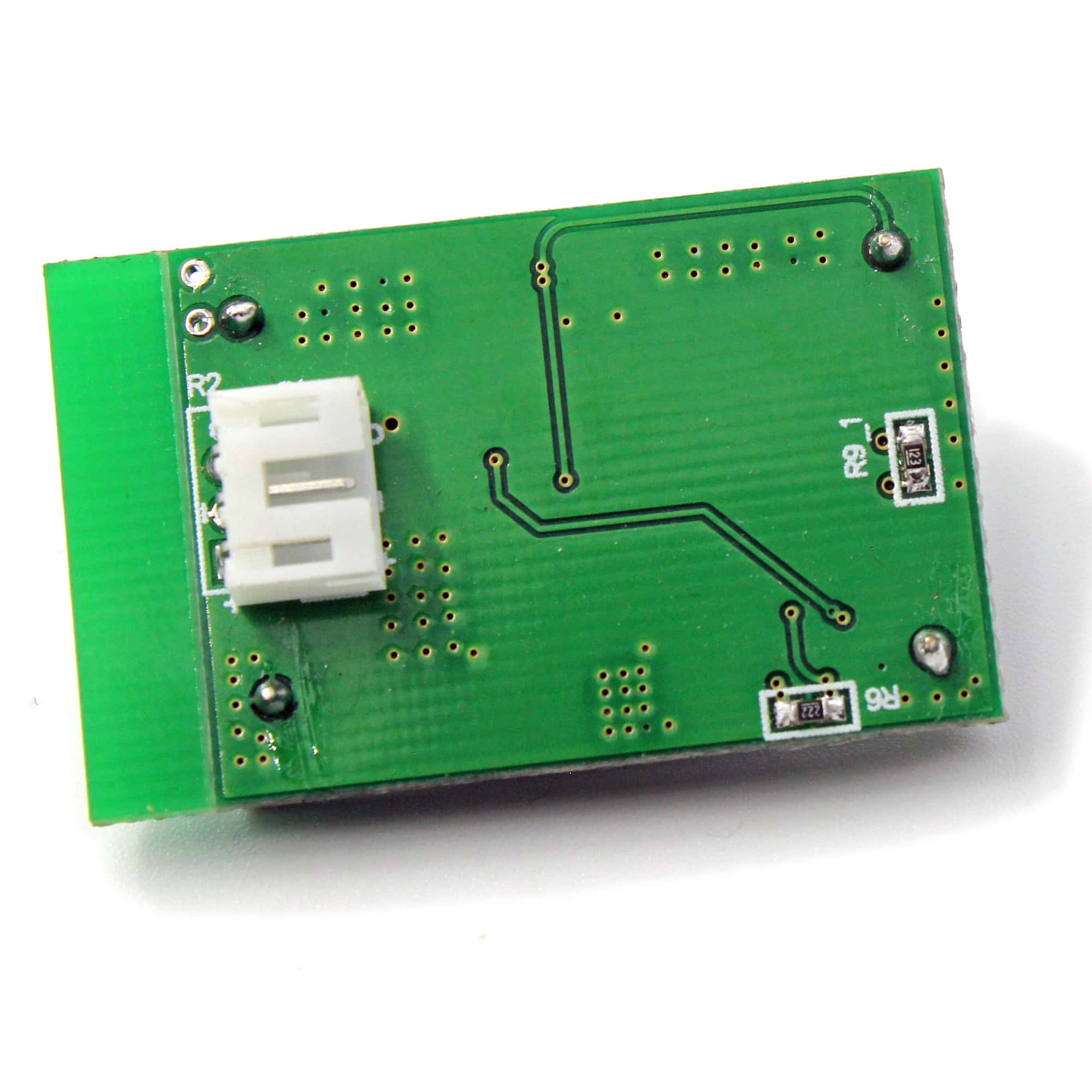

Anschlüsse, Pins und Funktionen im Überblick
Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.
Was du damit bauen kannst
Bewegungsabhängige Beleuchtung
Der digitale Ausgang kann eine Steuerung triggern; Reichweite und Nachlauf hängen von Einbau, Umgebung und Modulkonfiguration ab.
Verdeckter Sensoreinbau
Mikrowellen können viele nichtmetallische Gehäuse durchdringen, wodurch ein unsichtbarer Einbau möglich, aber auch Überreichweite möglich ist.
Präsenzalarm im Modellbau
Meldet bewegte Objekte unabhängig vom sichtbaren Licht; statische Personen werden mit einfachem Doppler-Radar nicht zuverlässig erkannt.
Radar und PIR vergleichen
Erlaubt Versuche zu Erfassungsfeld, Materialdurchdringung und Fehlauslösungen gegenüber einem passiven Infrarotsensor.
Radar-Bewegungssignal einlesen
Zunächst offen auf dem Tisch testen, bevor das Modul hinter einer Abdeckung montiert wird.
Vorbereitung und Umsetzung
| Schritt | Umsetzung |
|---|---|
| +VIN | stabile 5-V-Versorgung |
| GND | Controller GND |
| OUTPUT | zunächst hochohmig prüfen, danach geeigneter GPIO |
| Antennenseite | zur Erfassungszone ausrichten |
const byte RADAR_PIN = 2; // Erst nach Pruefung des Ausgangspegels verbinden
int letzterPegel = -1;
void setup() {
pinMode(RADAR_PIN, INPUT);
Serial.begin(9600);
}
void loop() {
const int pegel = digitalRead(RADAR_PIN);
if (pegel != letzterPegel) {
Serial.print("OUTPUT = ");
Serial.println(pegel == HIGH ? "HIGH" : "LOW");
letzterPegel = pegel;
}
delay(10);
}Die wichtigsten Werte

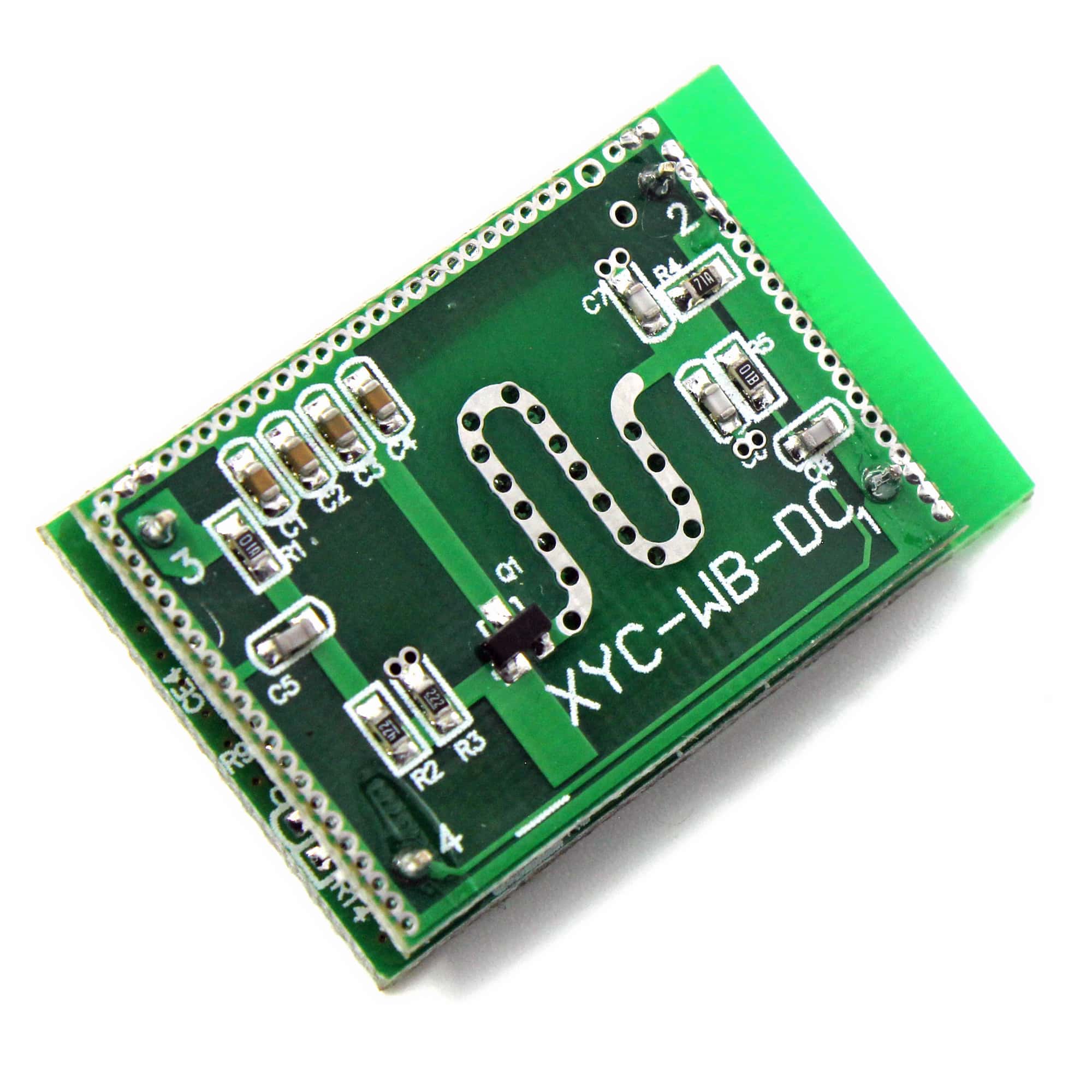

| Modellaufdruck | XYC-WB-DC auf dem Produktbild |
|---|---|
| Messprinzip | Doppler-Radar für bewegte Ziele |
| Nennfrequenz laut Referenz | 5,8 GHz |
| Versorgung | geregelte 5 V für den beschriebenen Schnellstart |
| Digitalausgang | Ereignissignal; Pegel vor direktem GPIO-Anschluss beachten |
| Erfassungsweite | abhängig von Ziel, Bewegungsrichtung, Montage und Umgebung |
| Nachlauf | modul- und konfigurationsabhängig |
| Modulabmessungen laut Referenz | ca. 32 × 23 mm |
Datenblatt, Pinout und Tutorials
Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.
Technische Grundlage: e-Gizmo XYC-WB-DC Technical Manual. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.
Vor dem ersten Einsatz wissen
Kann OUTPUT direkt an einen GPIO?
Nur wenn der Signalpegel zum Controller passt. OUTPUT zunächst hochohmig prüfen und bei Bedarf eine Pegelanpassung verwenden.
Ist die Reichweite immer 6 bis 8 Meter?
Nein, Umgebung, Montage, Zielgröße und Bewegungsrichtung beeinflussen die reale Erfassung.
Warum bleibt das Signal nach einer Bewegung noch aktiv?
Radarmodule arbeiten häufig mit einer Nachlaufzeit. Deren Dauer kann von Modulkonfiguration und Ausführung abhängen.
Kann der Sensor hinter Kunststoff montiert werden?
Oft ja, die endgültige Abdeckung muss aber praktisch geprüft werden.
