GROSSE LÖTFREIE PROTOTYPING-FLÄCHE

Schaltungen mit 830 Kontakten aufbauen, ändern und testen

Das MB-102 bietet eine große, wiederverwendbare Steckfläche für lötfreie Versuchsaufbauten mit Bauteilen, Jumper-Kabeln und DIP-Gehäusen.

Die Hauptfläche und die seitlichen Versorgungsleisten lassen sich trennen oder mit weiteren kompatiblen Breadboard-Teilen kombinieren.

830Steckkontakte

2,54 mmRaster

3-teiligAufbau

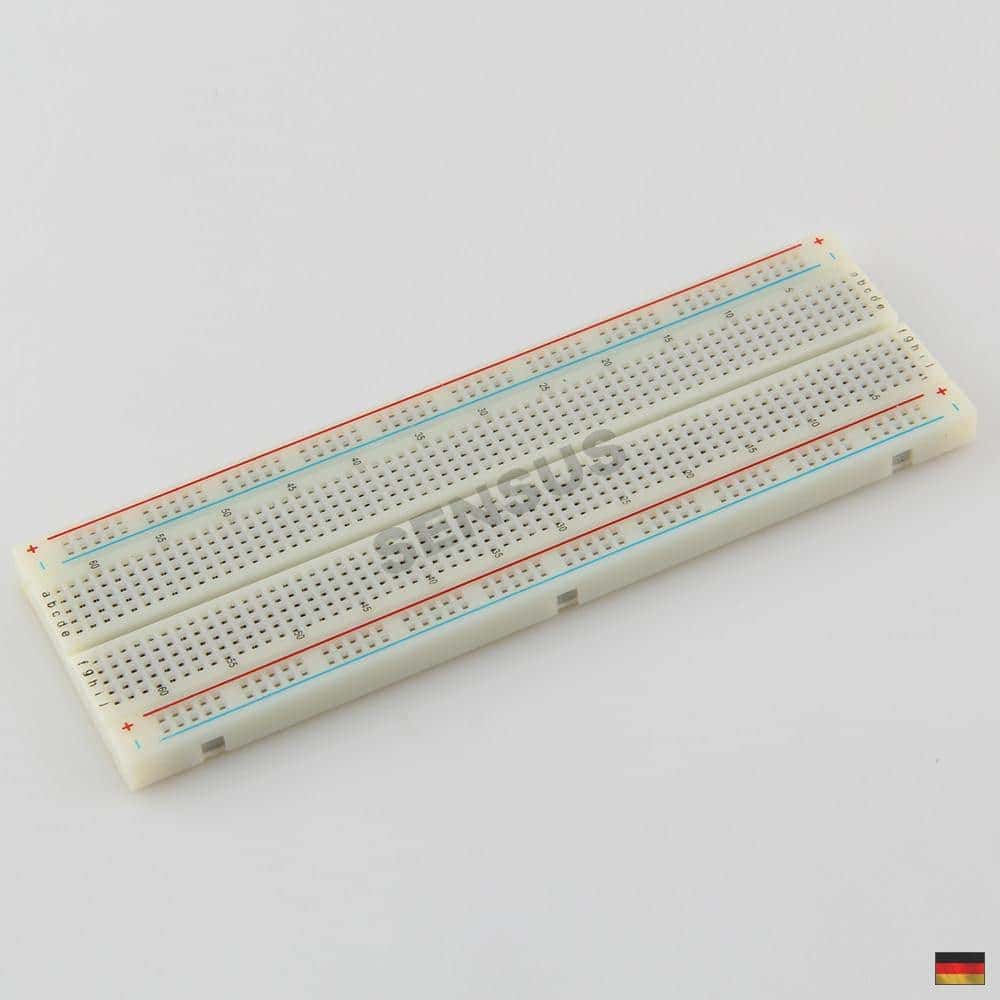

MB-102 Breadboard mit 830 Kontakten und seitlichen Stromschienen — MB-102 830 Kontakte Breadboard (groß) – Steckbrett Raspberry Pi Experimentierboard Arduino

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

KontaktgruppenJeweils fünf Buchsen einer Gruppe sind intern verbunden

MittelstegTrennt beide Seiten und nimmt DIP-Gehäuse auf

VersorgungsschienenVerteilen Plus und Masse längs der Außenbereiche

Seitliche KupplungenVerbinden kompatible Breadboards zu größeren Flächen

Trennbare LeistenErlauben eine an das Projekt angepasste Anordnung

Typische Projekte

Was du damit bauen kannst

Schaltungen erproben

Arduino- und andere Mikrocontroller-Schaltungen können vor dem dauerhaften Aufbau ohne Löten zusammengesteckt und geändert werden.

Bauteile kombinieren

Sensoren, Widerstände und LEDs lassen sich für Versuche schnell verbinden und bei Bedarf neu anordnen.

DIP-ICs einsetzen

Integrierte Schaltungen im DIP-Gehäuse können über dem Mittelsteg platziert und auf beiden Seiten separat verdrahtet werden.

Lernen und prüfen

Das Steckbrett unterstützt übersichtliche Schulungs-, Labor- und Fehlersuchaufbauten mit leicht zugänglichen Kontakten.

Schnellstart

Erste Breadboard-Schaltung aufbauen

Die internen Verbindungen vor dem Einschalten nachvollziehen und bei unbekannten Schienen mit dem Durchgangsprüfer kontrollieren.

Schritt 1Den Schaltplan in wenige nachvollziehbare Funktionsblöcke aufteilen.

Schritt 2Versorgungsschienen festlegen und farblich einheitliche Jumper verwenden.

Schritt 3Bauteile und Verbindungen Abschnitt für Abschnitt einsetzen.

Schritt 4Getrennte oder unterbrochene Schienen mit einem Multimeter prüfen.

Schritt 5Erst nach der Sicht- und Durchgangsprüfung Spannung anlegen.

Technische Daten

Die wichtigsten Werte

Bauart	Lötfreies Steckbrett
Kontaktzahl	830 Steckkontakte
Rastermaß	2,54 mm
Abmessungen	Ca. 16,5 × 5,8 × 1,1 cm
Hauptfeld	Geteilte Fünfergruppen beidseits des Mittelstegs
Versorgungsbereiche	Seitliche, markierte Stromschienen
Modularität	In drei Teile trennbar und seitlich erweiterbar
Bauteile	Geeignet für übliche THT-Bauteile und Jumper im 2,54-mm-Raster
Montage	Keine Lötverbindung erforderlich
Wiederverwendung	Schaltungen können mehrfach umgebaut werden

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu MB-102 830 Kontakte Breadboard (groß) – Steckbrett Raspberry Pi Experimentierboard ArduinoTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu MB-102 830 Kontakte Breadboard (groß) – Steckbrett Raspberry Pi Experimentierboard ArduinoSchritt-für-Schritt-Anleitung und Fehlersuche als PDF learn.sparkfun.comOffizielle technische Dokumentation

Technische Grundlage: learn.sparkfun.com. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Sind alle 830 Kontakte miteinander verbunden?

Nein. Die Kontakte sind in Gruppen und Versorgungsschienen organisiert; der Mittelsteg trennt die beiden Seiten.

Warum funktionieren manche Versorgungsschienen nicht durchgehend?

Breadboards können geteilte Schienen besitzen. Mit einem Durchgangsprüfer lässt sich die konkrete Verbindung sicher feststellen.

Kann das Breadboard erweitert werden?

Ja. Die seitlichen Kupplungen erlauben die Kombination mit kompatiblen Breadboard-Teilen.

Muss gelötet werden?

Nein. Bauteildrähte und Jumper werden direkt in die Federkontakte gesteckt.
