Name: Adafruit DC Hobby Gleichstrom Motor - 130 Size 711
SKU: 350414
Price: 3.70 EUR
Availability: InStock

Adafruit DC Hobby Gleichstrom Motor

3,70 €

Inkl. MwSt.

zzgl. Versand

Lieferzeit: ca. 1-3 Tage (***)

Vorrätig 7 Stück auf Lager und direkt bestellbar

Vorrätig

Artikelnummer: 350414 Kategorie: Sonstige

Kompakter Gleichstromantrieb für Bewegung im Projekt

130-DC-Motor mit breitem Spannungsbereich

Der klassische 130-Hobbymotor eignet sich für kleine Fahrzeuge, Lüfter, Getriebe und bewegte Modelle. Zwei bereits angelötete Leitungen erleichtern den Versuchsaufbau.

Ein Mikrocontroller-Pin darf den Motor nicht direkt versorgen. Für Drehrichtung oder Drehzahl ist eine geeignete Transistor- beziehungsweise Motortreiberstufe mit Schutzbeschaltung erforderlich.

6 V DCNennspannung

4,5–9 V DCArbeitsbereich

9100 ±1800 min⁻¹Leerlaufdrehzahl

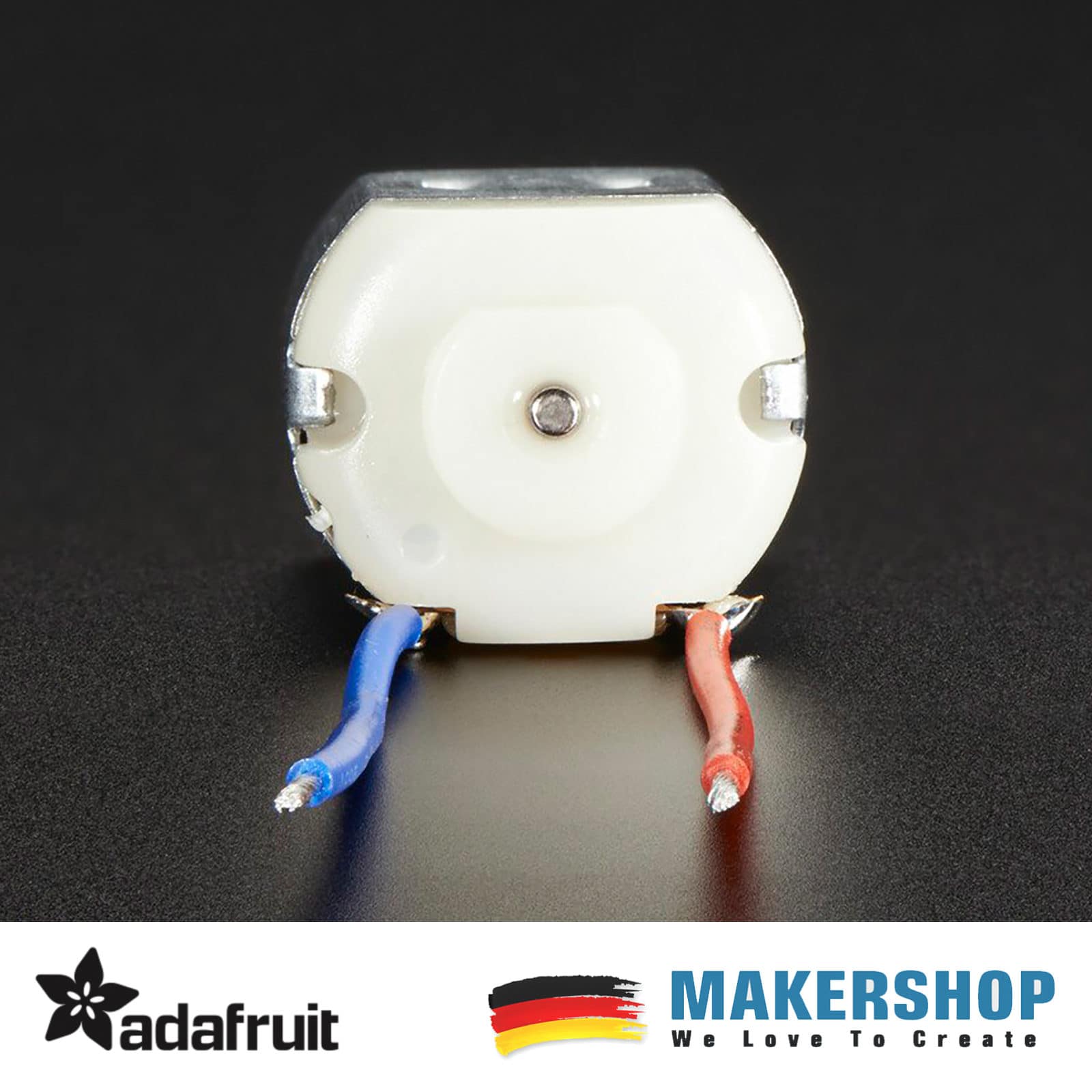

Adafruit 130-DC-Hobbymotor mit zwei angelöteten Leitungen — Adafruit DC Hobby Gleichstrom Motor – 130 Size 711

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

Leitung 1

Motoranschluss; Polarität bestimmt die Drehrichtung

Leitung 2

Motoranschluss; Polarität bestimmt die Drehrichtung

Welle

Mechanischer Abtrieb

Gehäuse

Motor befestigen, Anschlüsse nicht kurzschließen

Typische Projekte

Was du damit bauen kannst

Kleine Fahrzeuge

Räder oder Ketten eines leichten Robotikmodells über ein passendes Getriebe antreiben.

Luft bewegen

Einen kleinen Propeller oder Lüfter für Versuchsaufbauten kontrolliert drehen lassen.

Mechanik testen

Getriebe, Kupplungen und Halterungen zunächst mit niedriger Spannung praktisch erproben.

PWM-Regelung

Die Drehzahl über einen geeigneten Motortreiber vom Mikrocontroller aus verändern.

Schnellstart

Motor kontrolliert mit einer Treiberstufe testen

Eine externe Versorgung, gemeinsame Masse und eine für den Blockierstrom geeignete Treiberstufe verwenden.

Schritt 1Motor mechanisch sicher befestigen und Welle freihalten.

Schritt 2Treiber auf mindestens den möglichen Blockierstrom auslegen.

Schritt 3Freilaufpfad gemäß Treiberdatenblatt vorsehen.

Schritt 4Mit niedriger PWM-Tastung starten.

Schritt 5Drehrichtung durch Treibersteuerung oder Umpolen prüfen.

Beispiel

const byte MOTOR_PWM = 5;

void setup() {
  pinMode(MOTOR_PWM, OUTPUT);
}

void loop() {
  analogWrite(MOTOR_PWM, 80);
  delay(2000);
  analogWrite(MOTOR_PWM, 180);
  delay(2000);
}

Technische Daten

Die wichtigsten Werte

Baugröße	130
Motorart	Bürsten-Gleichstrommotor
Nennspannung	6,0 V DC
Arbeitsbereich laut Adafruit	4,5–9 V DC
Leerlaufstrom	max. 70 mA
Laststrom	max. 250 mA
Blockierstrom	max. 500 mA
Leerlaufdrehzahl	9100 ±1800 min⁻¹
Drehzahl unter Last	4500 ±1500 min⁻¹
Gehäuse	ca. 27,5 × 20 × 15 mm
Welle	ca. 8 mm lang, 2 mm Durchmesser
Gewicht	ca. 17,5 g

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu Adafruit DC Hobby Gleichstrom Motor – 130 Size 711Technische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu Adafruit DC Hobby Gleichstrom Motor – 130 Size 711Schritt-für-Schritt-Anleitung und Fehlersuche als PDF Adafruit DC Toy/Hobby Motor 130 Size 711Offizielle technische Dokumentation

Technische Grundlage: Adafruit DC Toy/Hobby Motor 130 Size 711. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Kann der Motor direkt an einen Arduino-Pin?

Nein. Strombedarf und induktive Spannungsspitzen erfordern einen geeigneten Motortreiber.

Wie ändere ich die Drehrichtung?

Durch Umpolen der Motoranschlüsse oder mit einer H-Brücke.

Kann ich die Drehzahl regeln?

Ja, typischerweise per PWM über einen passenden Motortreiber.

Warum muss der Treiber 500 mA vertragen?

Beim Anlaufen oder Blockieren kann laut Hersteller ein Strom bis etwa 500 mA auftreten.

Adafruit DC Hobby Gleichstrom Motor

130-DC-Motor mit breitem Spannungsbereich
