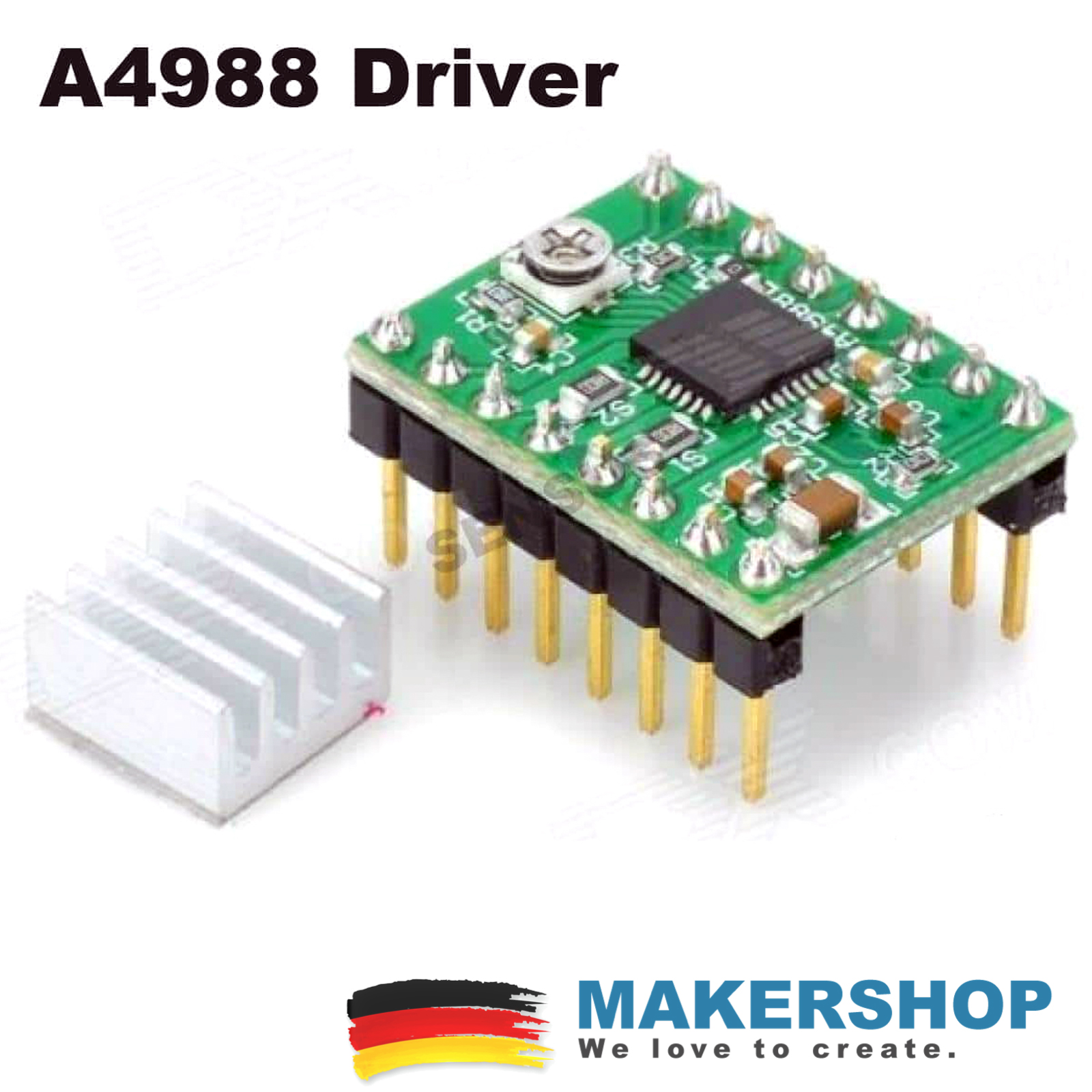

A4988 Stepper Motor Schrittmotor Treiber
Nur noch 3 vorrätig
Lass deinen Stepper die ersten 200 Schritte machen
Ein Schrittmotor fuehlt sich erst dann nach Kontrolle an, wenn er nicht nur brummt, sondern exakt eine definierte Bewegung ausfuehrt. Mit dem A4988-Carrier sendest du STEP-Impulse, setzt die Richtung ueber DIR und bekommst so eine klare Grundlage fuer CNC-, 3D-Drucker- oder Drehteller-Projekte.
Der wichtige Start passiert vor dem Code: Motorwicklungen finden, VMOT mit Elko und richtiger Polaritaet versorgen, VREF beziehungsweise Strombegrenzung passend einstellen und den Motor nicht im laufenden Betrieb abstecken. Dann reichen wenige Arduino-Zeilen fuer den ersten sauberen Lauf.
Anschlüsse, Pins und Funktionen im Überblick
Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.
VMOT / GND
Motorversorgung mit Elko nahe am Modul und korrekter Polaritaet
VDD / GND
Logikversorgung und gemeinsame Masse zum Controller
1A / 1B
erste Motorwicklung
2A / 2B
zweite Motorwicklung
STEP / DIR
Puls- und Richtungssignale vom Mikrocontroller
MS1 / MS2 / MS3
Microstepping-Auswahl nach gewuenschter Aufloesung
Was du damit bauen kannst
NEMA17-Testachse bewegen
Ein einzelner Stepper faehrt 200 Schritte, haelt kurz und zeigt dir, ob Wicklungen, Strombegrenzung und Richtung stimmen.
Z-Achse prototypisieren
In einem 3D-Drucker- oder Labormodell kannst du eine Spindelachse langsam testen, bevor sie in eine Steuerung eingebunden wird.
Drehteller mit Microstepping
Mit MS1 bis MS3 laesst sich die Aufloesung erhoehen, damit ein kleiner Drehteller feiner und ruhiger laeuft.
VREF und Temperatur verstehen
Der Treiber eignet sich als Lernmodul, um Strombegrenzung, Haltemoment und Waermeentwicklung praktisch zu vergleichen.
200 Schritte ohne Library ausgeben
Der Test ist absichtlich direkt: ein DIR-Pin, ein STEP-Pin und kurze Pulse. So kannst du Treiber und Motor pruefen, bevor eine komplexere Bewegungsbibliothek dazukommt.
const int stepPin = 3;
const int dirPin = 4;
const int enablePin = 5;
void setup() {
pinMode(stepPin, OUTPUT);
pinMode(dirPin, OUTPUT);
pinMode(enablePin, OUTPUT);
digitalWrite(enablePin, LOW);
digitalWrite(dirPin, HIGH);
}
void loop() {
for (int step = 0; step < 200; step++) {
digitalWrite(stepPin, HIGH);
delayMicroseconds(800);
digitalWrite(stepPin, LOW);
delayMicroseconds(800);
}
delay(1000);
digitalWrite(dirPin, !digitalRead(dirPin));
}Die wichtigsten Werte
| Treiberchip | Allegro A4988-Familie auf Pololu-kompatiblem Carrier |
|---|---|
| Motortyp | bipolarer Schrittmotor mit zwei Wicklungen |
| Logikversorgung | VDD fuer 3,3-V- oder 5-V-Logik je Controller |
| Motorversorgung | VMOT 8-35 V nach A4988-Datenblatt; Modulbetrieb thermisch konservativ auslegen |
| Microstep-Pins | MS1, MS2 und MS3 fuer Full, Half, Quarter, Eighth und Sixteenth Step |
| Steuerschnittstelle | STEP-Puls bewegt einen Schritt, DIR bestimmt die Richtung |
| Enable | ENABLE typischerweise aktiv LOW |
| RESET/SLEEP | fuer Betrieb passend verbinden oder vom Zielboard bereitstellen |
| Strombegrenzung | VREF/Potentiometer vor Motorbetrieb einstellen; Rsense kann je Carrier variieren |
Datenblatt, Pinout und Tutorials
Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.
Technische Grundlage: Allegro A4988 Datenblatt · Pololu A4988 Stepper Motor Driver Carrier. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.
Vor dem ersten Einsatz wissen
Warum brummt der Motor nur?
Haeufig sind Wicklungspaare vertauscht, RESET/SLEEP nicht korrekt gesetzt, die Strombegrenzung falsch oder STEP-Pulse zu schnell.
Kann ich den Motor unter Spannung abziehen?
Nein. Das Abstecken bei aktiver Motorversorgung kann hohe Spannungsspitzen erzeugen und den Treiber beschaedigen.
Welche VREF ist richtig?
Sie richtet sich nach Motorstrom, Microstepping, Rsense-Wert und Kuehlung. Deshalb wird im Profil keine universelle Zahl fuer jede Carrier-Revision behauptet.
Brauche ich eine Stepper-Library?
Fuer den ersten Test nicht. STEP/DIR-Pulse reichen; spaeter kann eine Bewegungsbibliothek Beschleunigung und Koordination uebernehmen.
