Kompaktes Heizelement für passende 24-V-Hotends

Hotends mit 24 Volt kontrolliert aufheizen

Die zylindrische Heizpatrone wird in einen passenden 6-mm-Heizblock eingesetzt und wandelt elektrische Leistung direkt in Wärme um. Sie ist für 24-V-Systeme vorgesehen.

Ein sicherer Betrieb erfordert eine temperaturgeregelte Ansteuerung, einen passenden Thermistor und eine funktionierende Schutzabschaltung in der Drucker-Firmware.

24 V DCNennspannung

40 WNennleistung

zylindrischBauform

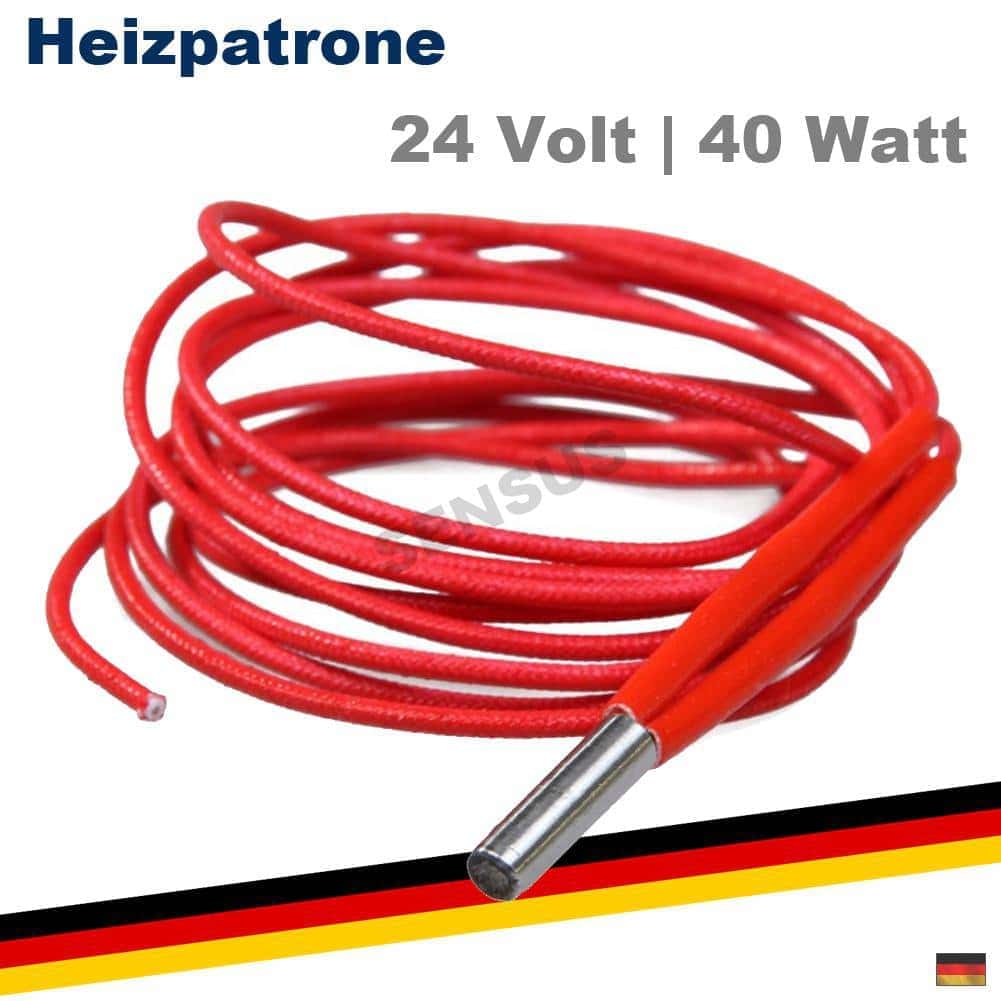

24-V-Heizpatrone mit Edelstahlhülse und isolierten Anschlussleitungen — Heizpatrone 24 V / 40 W für 3D-Drucker-Hotends

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

Leitung 124-V-Heizausgang der geeigneten Druckerelektronik

Leitung 2Rückleitung des geschalteten Heizausgangs

Heizblockvollständig und fest in passender 6-mm-Bohrung montieren

Thermistorseparat montierter Temperatursensor; zwingend für die Regelung

Typische Projekte

Was du damit bauen kannst

24-V-Hotend instand setzen

Die Patrone ersetzt ein defektes Heizelement in einem passenden 24-V-Heizblock, nachdem Bauform, Widerstand und Ausgangsstufe des Druckers geprüft wurden.

RepRap-Hotend aufbauen

In einem selbst aufgebauten Extruder dient sie als geregelte Wärmequelle zusammen mit einem separat montierten, korrekt konfigurierten Temperatursensor.

Temperaturregelung erproben

Ein beaufsichtigter Prüfstand kann das Zusammenspiel aus Heizelement, Thermistor, MOSFET-Ausgang und Firmware-Schutzfunktionen untersuchen.

Wartung nach Hotend-Umbau

Nach einem Wechsel von Heizblock, Patrone oder Sensor unterstützt ein kontrollierter PID-Test die erneute Abstimmung der Temperaturregelung.

Schnellstart

Heizpatrone sicher in ein Hotend einbauen

Vor dem ersten Aufheizen werden Spannung, Widerstand, mechanischer Sitz und Temperaturmessung geprüft.

Drucker spannungsfrei schaltenNetzteil trennen und vor allen Arbeiten sicherstellen, dass der Heizausgang nicht aktiv sein kann.

24-V-System bestätigenNetzteil, Controller-Ausgang und Produktkennzeichnung auf dieselbe Betriebsspannung prüfen.

Heizelement elektrisch prüfenWiderstand auf Unterbrechung oder Kurzschluss prüfen; ein Wert deutlich außerhalb des für 24 V / 40 W erwartbaren Bereichs blockiert den Einbau.

Patrone sicher montierenHeizelement vollständig in die passende Bohrung einsetzen, mechanisch sichern und Leitungen weder quetschen noch an heißen Flächen führen.

Temperatursensor konfigurierenThermistor fest montieren, korrekten Sensortyp wählen und plausible Raumtemperatur prüfen.

Schutz und Regelung testenThermal-Runaway-Schutz aktivieren, ersten Heiztest beaufsichtigen und nach dem Umbau PID beziehungsweise MPC neu abstimmen.

Technische Daten

Die wichtigsten Werte

Produktklasse	24-V-Heizpatrone für 3D-Drucker-Hotends
Nennleistung	40-W-Ausführung gemäß Produktkennzeichnung; Widerstand vor Einbau prüfen
Strom bei 24 V / 40 W	rechnerisch ca. 1,67 A
Bauform	zylindrische Patrone; Passung am vorhandenen Heizblock prüfen
Regelung	zwingend extern über Druckerelektronik und Temperatursensor
Schutzfunktion	Firmware-Thermalschutz muss aktiv und getestet sein
Polung	bei rein resistivem Heizelement ohne feste Polarität
60-W-Angabe	nicht als Betriebswert verwenden; Profil und Anleitung behandeln die Patrone als 40-W-Ausführung

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu Heizpatrone 24 V / 40 W für 3D-Drucker-HotendsTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu Heizpatrone 24 V / 40 W für 3D-Drucker-HotendsSchritt-für-Schritt-Anleitung und Fehlersuche als PDF Marlin: Hotend Thermal ProtectionOffizielle technische Dokumentation Marlin M303 PID-AutotuneOffizielle technische Dokumentation

Technische Grundlage: Marlin: Hotend Thermal Protection · Marlin M303 PID-Autotune. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Kann die Patrone an einem 12-V-Drucker betrieben werden?

Sie würde bei 12 V nur ungefähr ein Viertel ihrer Nennleistung umsetzen und ist dafür nicht vorgesehen.

Brauche ich einen Thermistor?

Ja. Die Heizpatrone besitzt selbst keine Temperaturregelung; der Drucker benötigt einen passend konfigurierten Sensor.

Wie prüfe ich die passende Bauform?

Die Aufnahme muss zu 6 mm Durchmesser und 20 mm Länge passen und die Patrone sicher klemmen.

Darf der erste Test unbeaufsichtigt laufen?

Nein. Einbau, Temperaturanzeige und Schutzabschaltung müssen beim ersten Aufheizen kontrolliert werden.
