Da es sich bei Arduino (und Basic Stamp) um 5-V-Geräte handelt und die meisten modernen Sensoren, Anzeigen, Flash-Karten und Modi nur 3,3 V unterstützen, müssen viele Hersteller Pegelverschiebungen / -konvertierungen vornehmen, um das 3,3-V-Gerät vor 5 V zu schützen.
Wir haben einige andere praktische Pegelumsetzer im Shop, vom DIP 74LVC245 bis zum schicken bidirektionalen TXB0108. Keiner von beiden ist jedoch froh, mit I2C zu arbeiten, das ein funky Pull-up-System verwendet, um Daten hin und her zu übertragen. Dieses Level-Shifter-Board kombiniert die Benutzerfreundlichkeit des bidirektionalen TXB0108 mit einem I2C-kompatiblen FET-Design gemäß dem App-Hinweis von NXP.
Dieser Breakout verfügt über 4 BSS138-FETs mit 10K-Pullups. Es funktioniert bis zu 1,8 V auf der niedrigen Seite und bis zu 10 V auf der hohen Seite. Die 10K machen die Schnittstelle etwas träger als die TXB0108 oder 74LVC245. Wir empfehlen daher, diese zu prüfen, wenn Sie eine Hochgeschwindigkeitsübertragung benötigen.

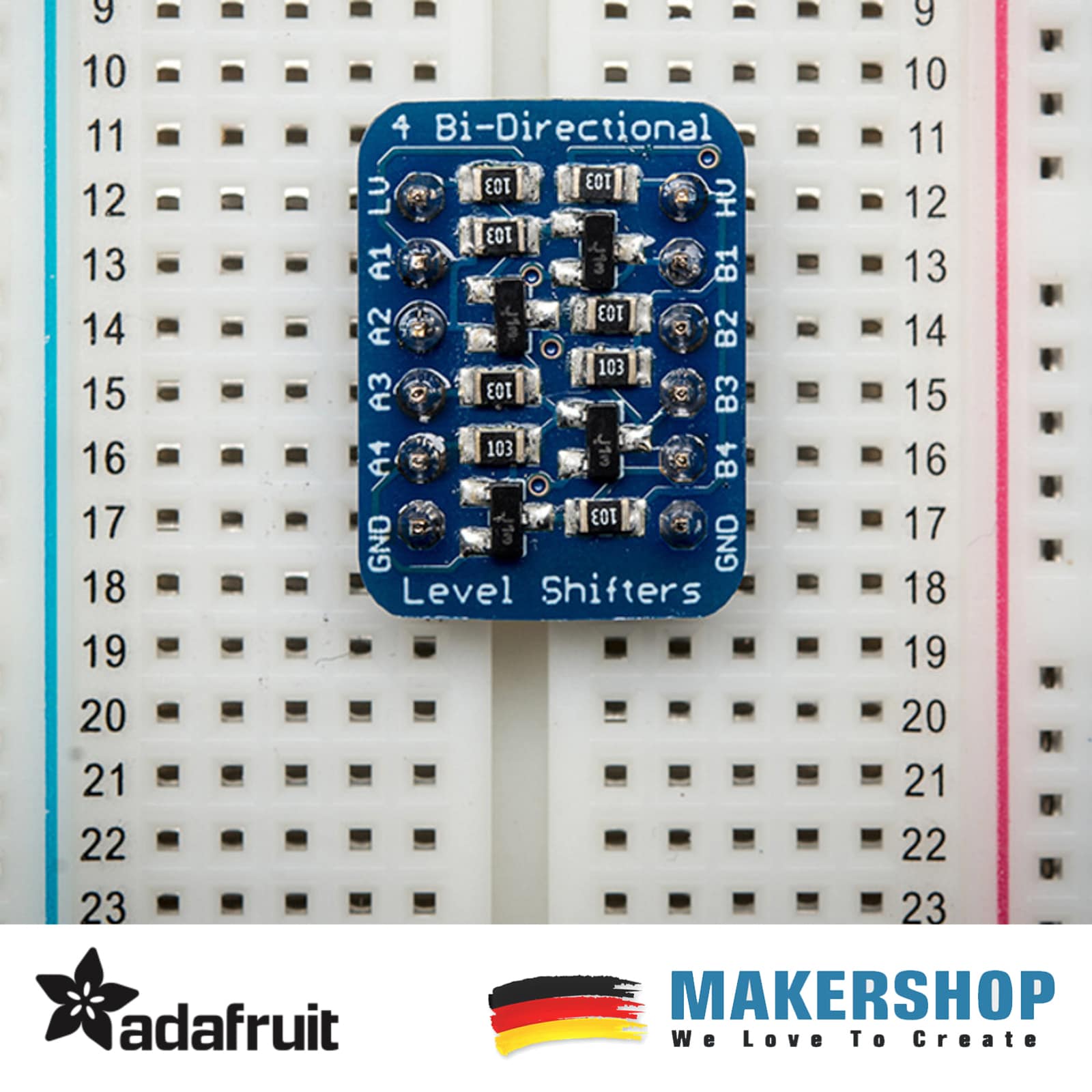

Während wir es für die Verwendung mit I2C entworfen haben, funktioniert es auch für serielles TTL, langsames <2 MHz SPI und jede andere digitale Schnittstelle, sowohl unidirektional als auch bidirektional. Kommt mit einer fertig bestückten und getesteten Platine mit 4 voll bidirektionalen Konverterleitungen sowie 2 6-poligen Stiftleisten, die Sie anlöten können, um sie an ein Steckbrett oder Perfboard anzuschließen.
