DIY Lochraster Platine doppelseitig

Preisspanne: 1,85 € bis 8,75 €

Inkl. MwSt.
zzgl. Versand
Lieferzeit: ca. 1-3 Tage (***)
Vorrätig 100 Stück auf Lager und direkt bestellbar
Artikelnummer: 9453 Kategorie:
Beschreibung
FLEXIBLE LÖTFLÄCHE FÜR MITTELGROSSE PROJEKTE

Prototypen auf einer kompakten 4 × 6 cm Platine dauerhaft aufbauen

Die 4 × 6 cm große doppelseitige Lochrasterplatine schafft eine ausgewogene Fläche für frei verdrahtete THT-Schaltungen.

Lötaugen auf beiden Seiten unterstützen flexible Bauteilanordnung; die elektrischen Verbindungen werden entsprechend dem eigenen Schalt- und Verdrahtungsplan hergestellt.

4 × 6 cmFormat
DoppelseitigLötaugen
1/5/10Mengenwahl

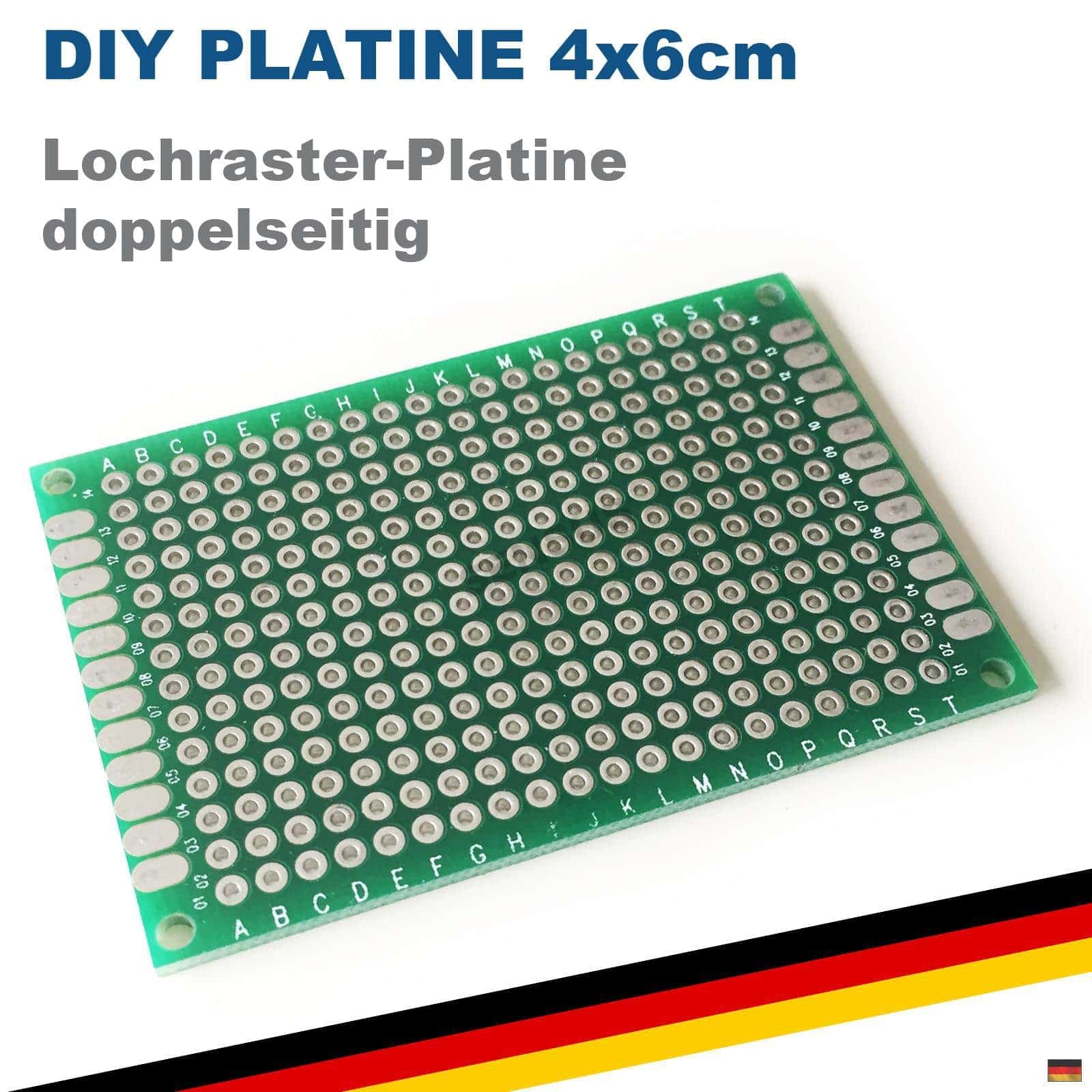

Doppelseitige DIY Lochrasterplatine im Format 4 x 6 cm
DIY Lochraster Platine doppelseitig 4 x 6cm Arduino Raspberry Pi Prototype

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

LötaugenMechanische und elektrische Aufnahme der Bauteilanschlüsse
DrahtbrückenVerbinden einzelne Pads gemäß Schaltplan
VersorgungsnetzWird als bewusst dimensionierte eigene Verbindung geführt
SignalnetzeWerden möglichst kurz und nachvollziehbar geroutet
AnschlussleistenKönnen für externe Module oder Kabel ergänzt werden
Doppelseitige DIY Lochrasterplatine im Format 4 x 6 cm
DIY Lochraster Platine doppelseitig 4 x 6cm Arduino Raspberry Pi Prototype
Typische Projekte

Was du damit bauen kannst

Zusatzschaltung verlöten

Ergänzende Bauteile für ein Mikrocontroller-Projekt können auf der Platine dauerhaft angeordnet und verbunden werden.

Module kombinieren

Sensor- oder Relaismodule lassen sich mit den benötigten Anschlüssen und passiven Bauteilen auf einer gemeinsamen Platine zusammenführen.

Prototyp kompakt übertragen

Eine erprobte Breadboard-Schaltung kann in eine kompakte gelötete Projektplatine überführt werden.

Gehäuseeinbau vorbereiten

Kleine Steuerungen und Signalverteiler können passend für die spätere Montage in einem Gehäuse aufgebaut werden.

Schnellstart

4×6-cm-Prototypplatine strukturiert bestücken

Eine maßstäbliche Skizze verhindert spiegelverkehrte Verdrahtung und reserviert Platz für Anschlüsse, Befestigung und spätere Fehlersuche.

Schritt 1Schaltplan und mechanische Randbedingungen zusammenführen.
Schritt 2Bauteile lose auf der 4×6-cm-Fläche anordnen.
Schritt 3Versorgungswege und externe Anschlüsse zuerst festlegen.
Schritt 4Bauteile von niedrig nach hoch einsetzen und verlöten.
Schritt 5Verbindungen mit isoliertem Draht oder geeigneten Lötbrücken herstellen.
Schritt 6Kurzschluss-, Durchgangs- und Polungsprüfung durchführen.
Technische Daten

Die wichtigsten Werte

PlatinenartDoppelseitige Lochraster-Prototypplatine
AbmessungenCa. 4 × 6 cm
KontaktierungLötaugen auf beiden Seiten
VerbindungsmusterFrei zu verdrahtende Pads
BauteiltechnikVorwiegend bedrahtete THT-Bauteile
RasterFür übliche Prototypbauteile ausgelegt; am Original verifizieren
Bestellvarianten1, 5 oder 10 Stück
LayoutflächeBreiter als die 2×8-cm-Variante für kompakte zweidimensionale Anordnung
MontageBauteile und Verdrahtung werden verlötet
PrüfungNetze vor Inbetriebnahme mit Durchgangsprüfer kontrollieren
Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Technische Grundlage: forum.digikey.com · digikey.com. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Worin unterscheidet sich 4 × 6 cm von 2 × 8 cm?

Die Fläche ist ähnlich, aber die 4×6-cm-Form bietet mehr Breite für nebeneinanderliegende Funktionsblöcke.

Sind die Pads automatisch verbunden?

Die Schaltung sollte so geplant werden, als müssten Verbindungen gezielt mit Draht oder Lötbrücken hergestellt werden; am Exemplar nachmessen.

Welche Bauteile eignen sich?

Vor allem bedrahtete THT-Bauteile, Stiftleisten, kleine Module und passende Anschlussklemmen.

Wie vermeide ich spiegelverkehrte Fehler?

Bauteil- und Lötseite getrennt zeichnen und Bezugspunkte beziehungsweise Pin 1 deutlich markieren.
