USB-Seriell-Bruecke fuer Mikrocontroller und Module

Oeffne deinem Projekt eine serielle Konsole

Wenn ein Mikrocontroller keine eigene USB-Buchse hat, bringt dir der CP2102-Adapter die serielle Schnittstelle direkt auf den Rechner. Du siehst Bootmeldungen, kannst AT-Befehle testen oder eine Firmware-Konsole auslesen.

Der erste Erfolg ist schnell sichtbar: Adapter einstecken, Port finden, GND sowie TX/RX passend kreuzen und schon erscheinen die ersten Zeichen im seriellen Monitor.

CP2102Chip

USB zu UART-TTLSchnittstelle

Konsole und ProgrammierungEinsatz

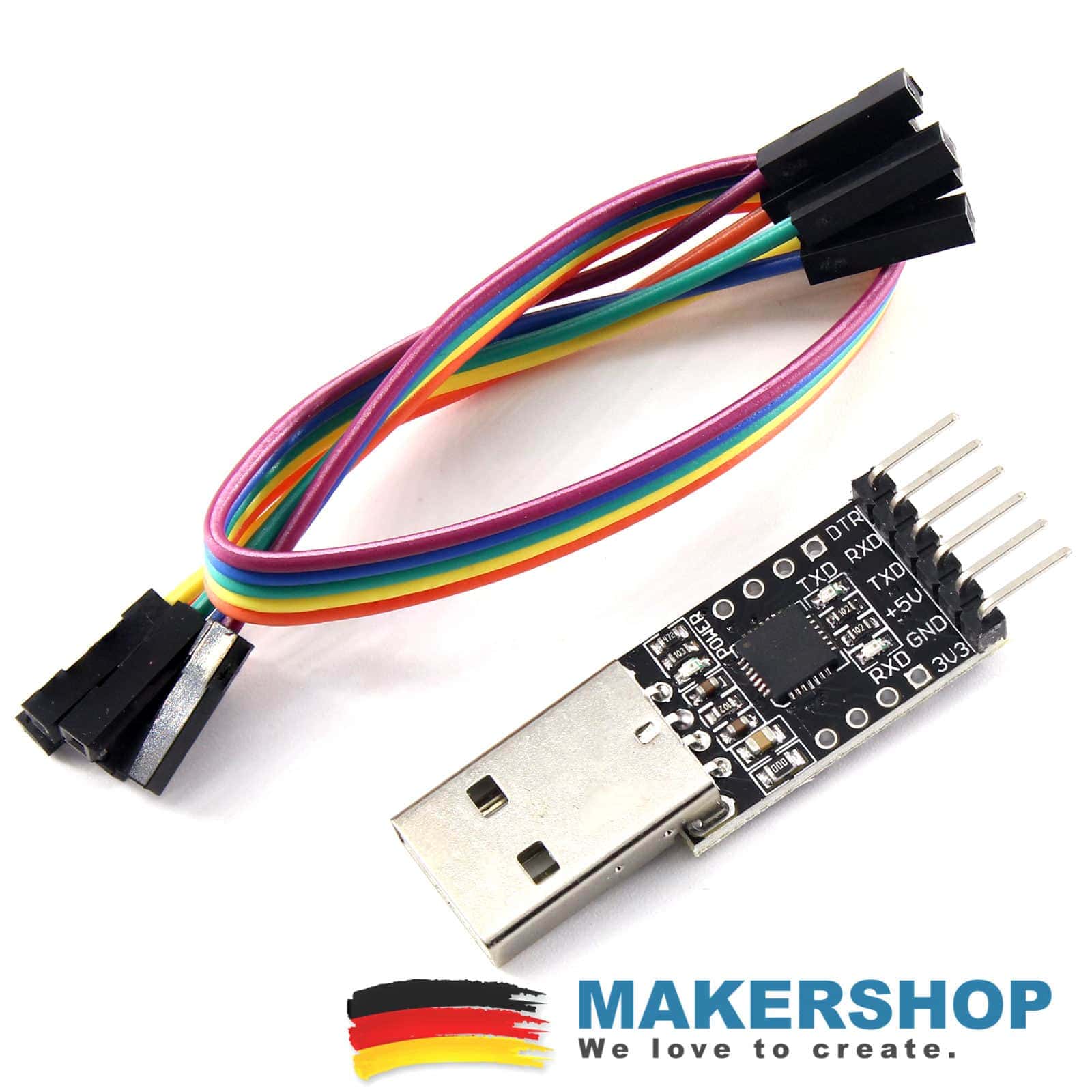

CP2102 USB-TTL Adapter mit USB-Buchse und Pinleiste — CP2102 USB TTL Adapter Arduino serieller Konverter + Kabel

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

USBVerbindung zum Computer und Versorgung des Adapters

GNDgemeinsame Masse mit dem Zielgeraet

TXDSendesignal des Adapters; an RX des Zielgeraets anschliessen

RXDEmpfangssignal des Adapters; an TX des Zielgeraets anschliessen

VCCVersorgungsausgang nur verwenden, wenn Spannung und Strombedarf zum Zielgeraet passen

Typische Projekte

Was du damit bauen kannst

Bootmeldungen sichtbar machen

Verbinde RX, TX und GND mit einem Mikrocontroller und lies Startmeldungen, Debugausgaben oder Fehlertexte direkt am Rechner mit.

ESP- oder GSM-Module testen

Sende einfache AT-Befehle an ein serielles Modul und pruefe sofort, ob Baudrate, Verdrahtung und Spannungsversorgung stimmen.

Bootloader-Projekte vorbereiten

Nutze den Adapter als USB-UART-Bruecke fuer Boards, die ihren Upload ueber eine serielle Schnittstelle erwarten.

Sensorwerte protokollieren

Ein kleiner Controller kann Messwerte per UART ausgeben, waehrend dein Rechner sie im Terminal speichert oder weiterverarbeitet.

Schnellstart

Serielle Verbindung am Rechner pruefen

Der schnellste Test ist ein erkannter USB-Port und eine stabile Terminalverbindung mit korrekt gekreuzten TX/RX-Leitungen.

Treiber bereitstellenFalls der Port nicht automatisch erscheint, den offiziellen Silicon-Labs-VCP-Treiber installieren.

Masse verbindenGND des Adapters mit GND des Zielgeraets verbinden, damit beide Seiten denselben Bezug haben.

TX und RX kreuzenTXD geht an RX, RXD geht an TX; bei leerem Terminal zuerst diese beiden Leitungen tauschen.

Baudrate einstellenIm seriellen Monitor die Baudrate des Zielgeraets waehlen, zum Beispiel 9600 oder 115200 Baud.

Beispiel und Kontrolle

lsusb | grep -Ei '10c4|cp210'
dmesg | tail -n 20
screen /dev/ttyUSB0 115200

Technische Daten

Die wichtigsten Werte

USB-UART-Chip	Silicon Labs CP2102
Host-Anschluss	USB
Zielseite	UART-TTL mit TXD, RXD, GND und Versorgungspins
Typischer Zweck	serielle Konsole, Debugausgabe, AT-Befehle und Bootloader
Treiber	Silicon Labs VCP-Treiber fuer Windows, macOS und Linux
Signalprinzip	TX des Adapters an RX des Zielgeraets, RX an TX
Masse	gemeinsame GND-Verbindung erforderlich
Logikpegel	vor Anschluss anhand Boardbeschriftung und Zielsystem pruefen

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu CP2102 USB TTL Adapter Arduino serieller Konverter + KabelTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu CP2102 USB TTL Adapter Arduino serieller Konverter + KabelSchritt-für-Schritt-Anleitung und Fehlersuche als PDF Silicon Labs CP2102 DatenblattTechnische Grundlage fuer den CP2102 USB-zu-UART-Bridge-Chip.Silicon Labs VCP DriversOffizielle Treiberseite fuer Silicon-Labs-USB-UART-Bridges.

Technische Grundlage: Silicon Labs CP2102 Datenblatt · Silicon Labs VCP Drivers. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Warum sehe ich keine Ausgabe im Terminal?

Meist sind TX und RX nicht gekreuzt, GND fehlt oder die Baudrate passt nicht zur Firmware des Zielgeraets.

Kann ich damit jedes Board mit Strom versorgen?

Nur wenn Spannung, Strombedarf und Pinbelegung eindeutig passen. Fuer den ersten Test ist eine getrennte, passende Versorgung oft sauberer.

Brauche ich einen Treiber?

Viele Systeme erkennen CP2102-Adapter automatisch; falls nicht, helfen die offiziellen Silicon-Labs-VCP-Treiber.

Muss TX an TX angeschlossen werden?

Nein. Serielle UART-Leitungen werden gekreuzt: Adapter TXD an Ziel-RX und Adapter RXD an Ziel-TX.
