Kompakter Mono-Ton für mobile Elektronik

Effizienter 2,5-W-Class-D-Verstärker mit Pegelsteller

Das Adafruit-PAM8302-Breakout verstärkt ein analoges Mono-Audiosignal für einen Lautsprecher mit 4 bis 8 Ohm. Der Class-D-Betrieb ist für kompakte und batteriebetriebene Projekte geeignet.

Ein Potentiometer stellt den Eingangspegel ein, der Shutdown-Pin schaltet den Verstärker stumm. Der Lautsprecherausgang ist brückengeschaltet und darf nicht einseitig mit Masse verbunden werden.

bis 2,5 WLeistung

2,0–5,5 V DCVersorgung

4–8 ΩLautsprecher

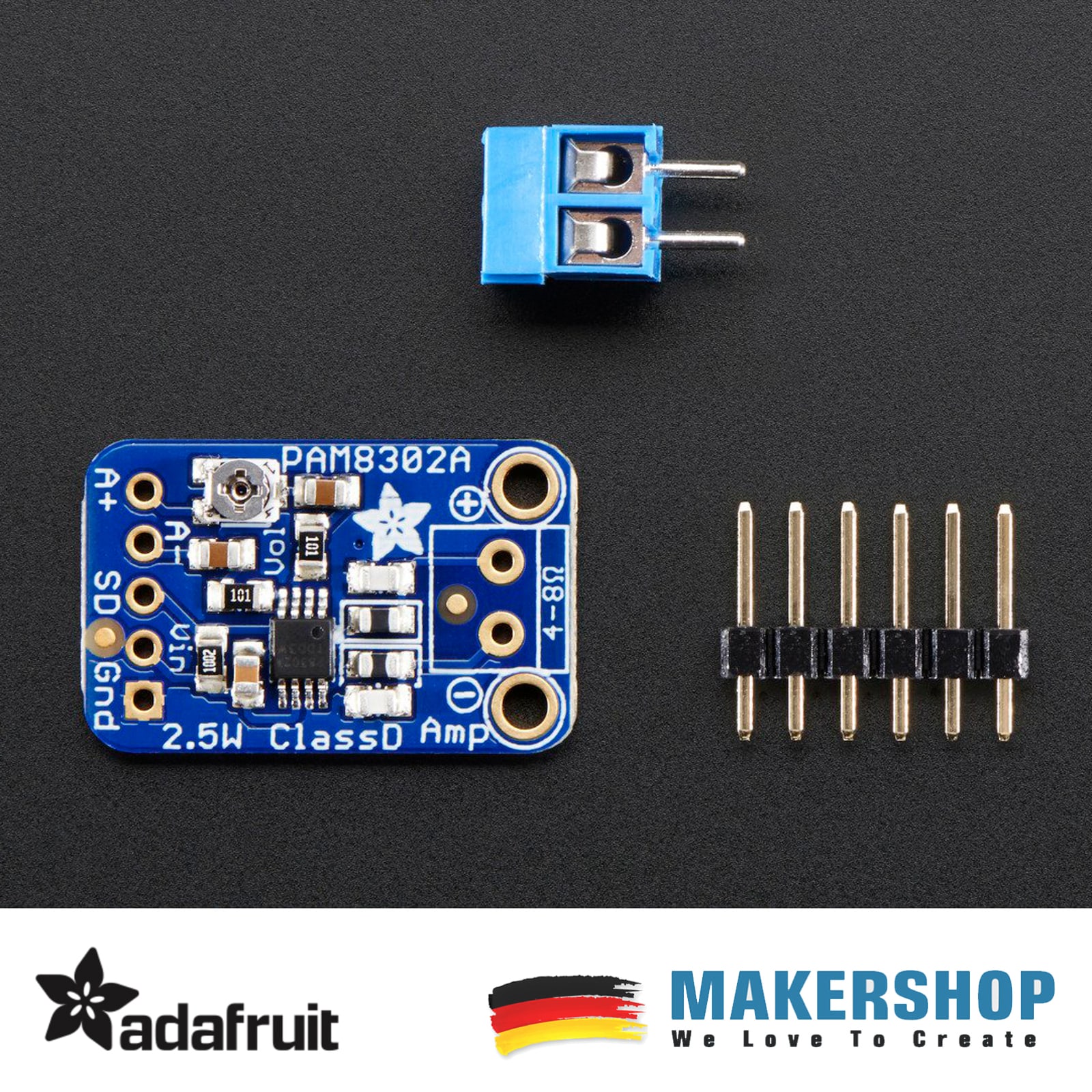

Adafruit PAM8302 2,5-W-Mono-Class-D-Verstärker mit Potentiometer — Adafruit Mono 2,5W Class D Audio-Verstärker + Potentiometer PAM8302 Arduino 2130

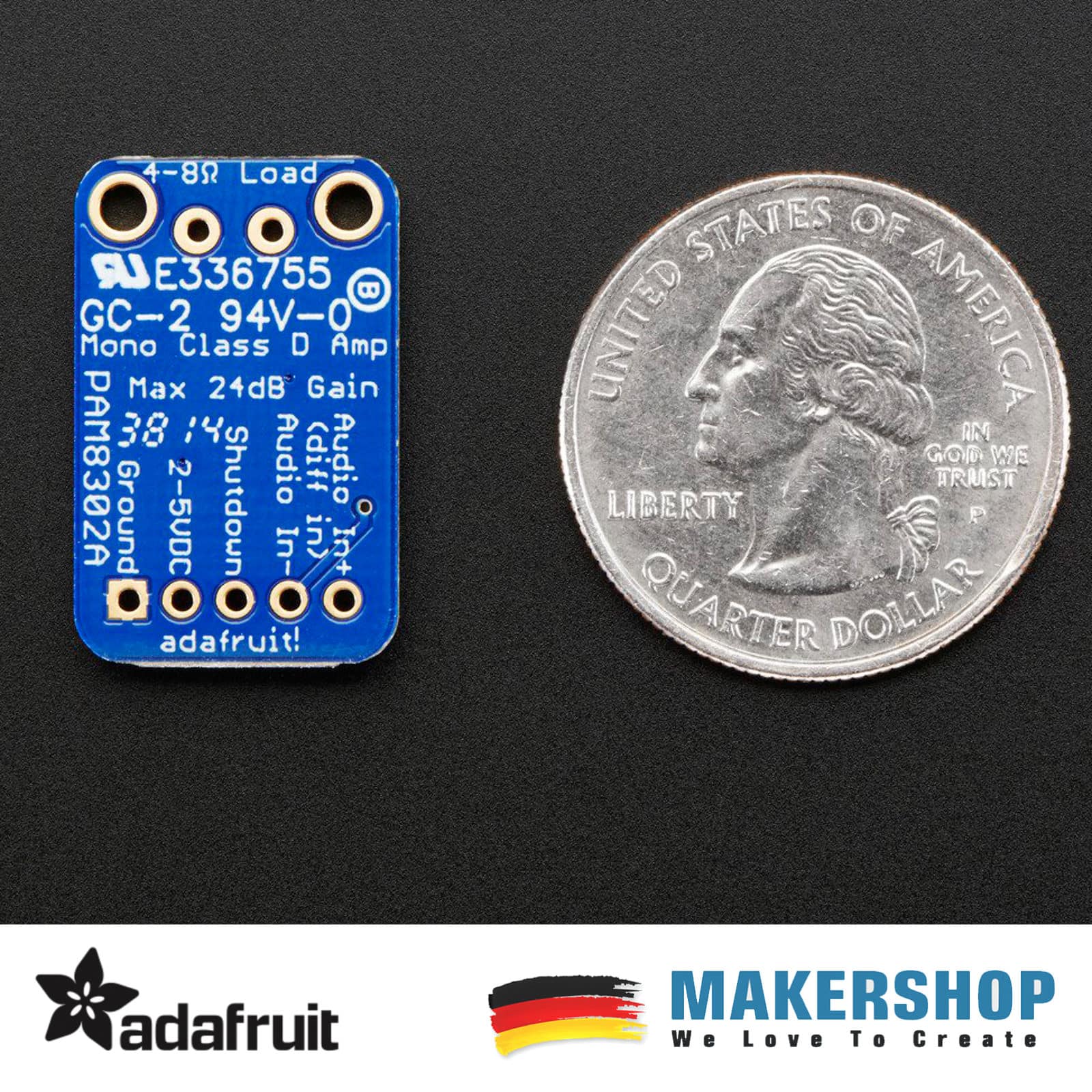

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

VIN2,0–5,5-V-Versorgung

GNDVersorgungs- und Signalmassenbezug

A+Positiver beziehungsweise unsymmetrischer Audioeingang

A−Negativer Audioeingang oder Bezug gemäß Schaltung

SDShutdown-/Mute-Steuerung

SPK+Aktiver Lautsprecherausgang

SPK−Aktiver Lautsprecherausgang, nicht an GND legen

Typische Projekte

Was du damit bauen kannst

Sprachausgabe

Das analoge Ausgangssignal eines Sprach- oder Soundmoduls für einen kleinen Lautsprecher verstärken.

Signalgeber

Hinweis- und Alarmtöne in einem kompakten Bediengerät deutlich hörbar ausgeben.

Gehäuse-Audio

Mono-Ton samt Pegelsteller platzsparend in ein Modell oder Steuergehäuse integrieren.

Mobiles Soundprojekt

Einen kleinen 4- bis 8-Ohm-Lautsprecher aus einer geeigneten Batterie- oder 5-V-Versorgung betreiben.

Schnellstart

Lautsprecher mit niedriger Lautstärke testen

Vor dem Einschalten Brückenausgang und Lautsprecherimpedanz prüfen.

Schritt 1Lautsprecher mit 4–8 Ω auswählen.

Schritt 2Potentiometer zunächst auf niedrigen Pegel stellen.

Schritt 3Versorgung und gemeinsame Eingangsmassenführung verbinden.

Schritt 4Lautsprecher ausschließlich zwischen SPK+ und SPK− anschließen.

Schritt 5Audiosignal mit geringer Lautstärke starten.

Schritt 6Pegel erhöhen und auf Verzerrung oder Erwärmung achten.

Technische Daten

Die wichtigsten Werte

Verstärker-IC	PAM8302A
Verstärkerklasse	Class D
Kanäle	1 × Mono
Ausgangsleistung	bis 2,5 W unter passenden Bedingungen
Versorgung	2,0–5,5 V DC
Lautsprecherimpedanz	4–8 Ω
Wirkungsgrad	über 90 % bei 8 Ω und mehr als 0,5 W laut Adafruit
Eingang	analoges Mono-Signal
Pegelsteller	Potentiometer auf dem Board
Steuereingang	Shutdown/SD
Ausgang	brückengeschaltet, beide Lautsprecherleitungen aktiv

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu Adafruit Mono 2,5W Class D Audio-Verstärker + Potentiometer PAM8302 Arduino 2130Technische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu Adafruit Mono 2,5W Class D Audio-Verstärker + Potentiometer PAM8302 Arduino 2130Schritt-für-Schritt-Anleitung und Fehlersuche als PDF Adafruit PAM8302 Mono Amplifier 2130Offizielle technische Dokumentation Diodes Incorporated PAM8302A DatenblattOffizielle technische Dokumentation

Technische Grundlage: Adafruit PAM8302 Mono Amplifier 2130 · Diodes Incorporated PAM8302A Datenblatt. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Ist das ein Stereo-Verstärker?

Nein, das Board verstärkt einen Mono-Kanal.

Kann ich SPK− an Masse anschließen?

Nein. Beide Ausgänge sind aktiv und der Lautsprecher wird nur zwischen SPK+ und SPK− angeschlossen.

Welche Lautsprecher passen?

Adafruit nennt 4 bis 8 Ohm; Belastbarkeit und gewünschte Lautstärke müssen ebenfalls passen.

Wozu dient SD?

Der Shutdown-Eingang deaktiviert beziehungsweise stummt den Verstärker mit sehr geringem Ruhestrom.
