Relais Lüfter Temperatur-Steuerung
Vorrätig
Schalte Lüfter oder Heizung nach Temperatur
Wenn ein Gehäuse zu warm wird, ein Aquarium-Lüfter erst ab einer bestimmten Temperatur laufen soll oder eine kleine 12-V-Heizung nicht dauerhaft eingeschaltet bleiben darf, übernimmt der W1209 die einfache Temperaturentscheidung direkt am Modul. Du stellst Sollwert und Schaltabstand am Display ein und siehst sofort, wann das Relais reagiert.
Der externe NTC-Fühler misst die Temperatur, das Relais schaltet eine passende Last. Für den ersten Aufbau bleibt alles bewusst bei sicherer 12-V-Kleinspannung; Relaiskontakte, Last und Gehäuse werden vor jedem ernsthaften Einsatz sauber geprüft.

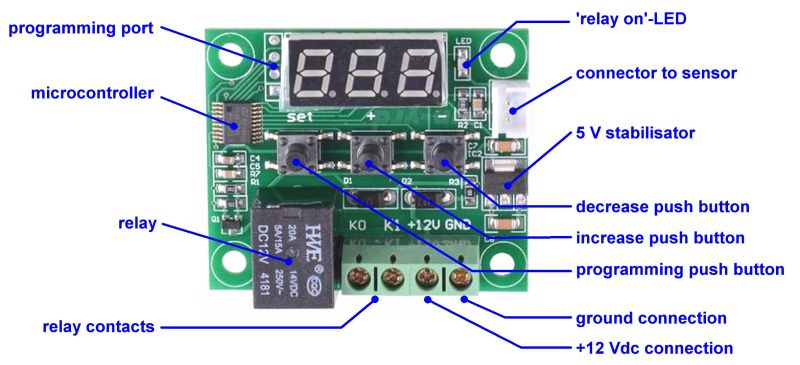

Anschlüsse, Pins und Funktionen im Überblick
Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.
Was du damit bauen kannst
12-V-Lüfter temperaturgesteuert starten
Lass einen Lüfter erst anlaufen, wenn ein Gehäuse, Netzteilbereich oder kleiner Technikaufbau wirklich Kühlung braucht.
Kleine Heizung kontrolliert schalten
Teste eine passende 12-V-Heizfolie oder Heizpatrone mit Sollwert und Hysterese, ohne ständig manuell einzugreifen.
Aquarium- oder Terrarium-Temperatur beobachten
Platziere den Fühler an einem geeigneten Messpunkt und schalte eine passende Kleinspannungslast nach Temperatur.
Hysterese praktisch verstehen
Sieh direkt am Display und Relais, wie Ein- und Ausschaltpunkt zusammenarbeiten und warum ein Schaltabstand Relaisflattern verhindert.
In wenigen Minuten den ersten Schaltpunkt testen
Beginne mit einer ungefährlichen 12-V-Testlast, prüfe Fühler und Klemmen eindeutig und beobachte dann, wie das Relais am eingestellten Sollwert schaltet.
Vorbereitung und Umsetzung
| Schritt | Umsetzung |
|---|---|
| +12V / GND | Stabilisierte 12-V-DC-Versorgung |
| NTC | Mitgelieferten Temperaturfühler anschließen |

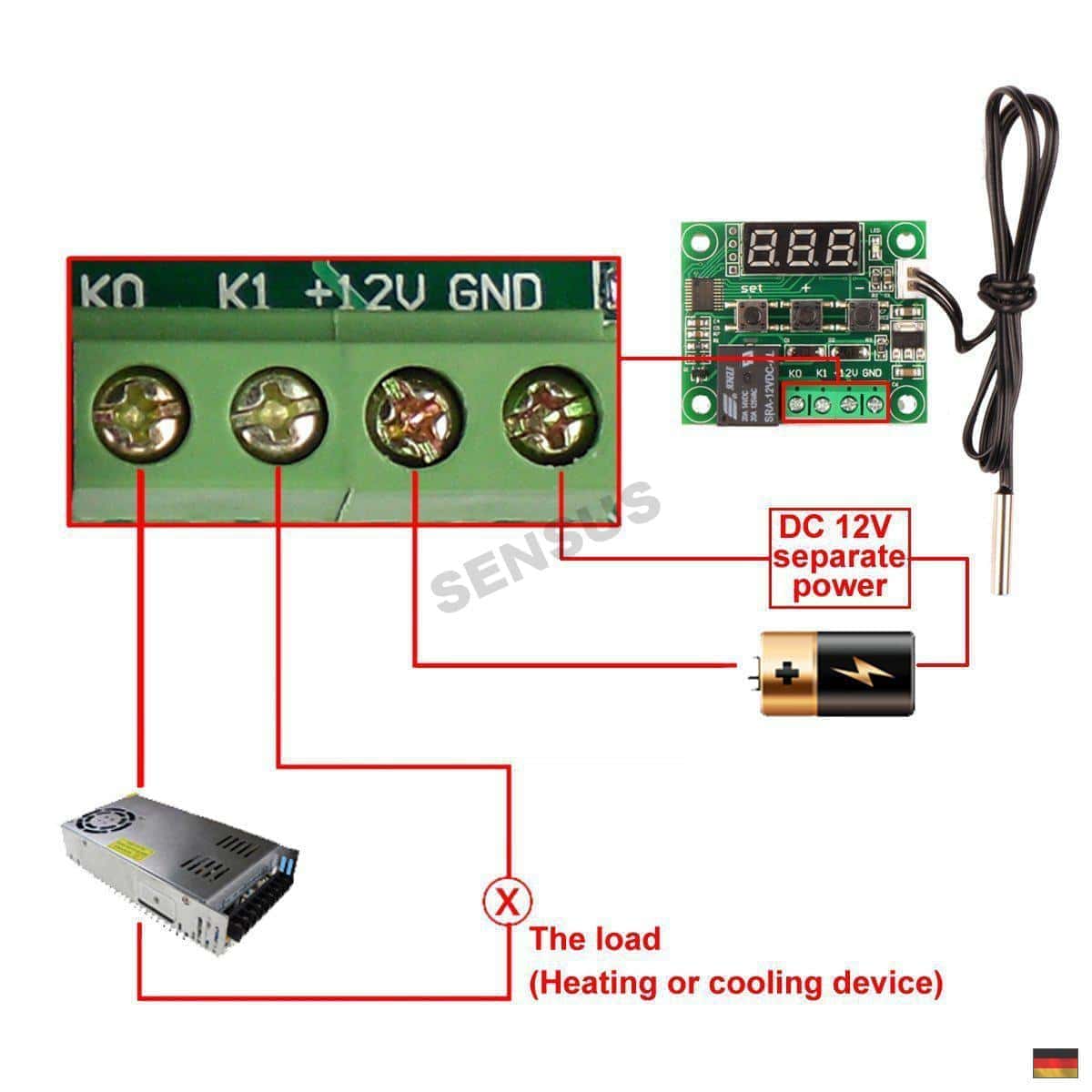

| K0 / K1 | Stromkreis der Last über Relaiskontakt führen |
+12V / GND: Stabilisierte 12-V-DC-Versorgung
NTC: Mitgelieferten Temperaturfühler anschließen
K0 / K1: Stromkreis der Last über Relaiskontakt führenDie wichtigsten Werte
| Modulfamilie | W1209 / XH-W1209, 12-V-Ausführung |
|---|---|
| Versorgung | 12 V DC |
| Regelbereich | typischer W1209-Familienwert; konkrete Revision im Menü prüfen |
| Anzeigeauflösung | abhängig von Firmware und Temperaturbereich der gelieferten Revision |
| Fühler | externer NTC-Fühler; Kennwert und Schutzart der Lieferung prüfen |
| Regelart | Zweipunktregler mit einstellbarer Hysterese |
| Ausgang | Relaiskontakt; Klemmen und Schaltfunktion der gelieferten Revision prüfen |
| Relaisbelastung | Platinen- und Relaisaufdruck der gelieferten Revision ist maßgeblich |
| Bedienung | SET, Plus und Minus am 3-stelligen Display |

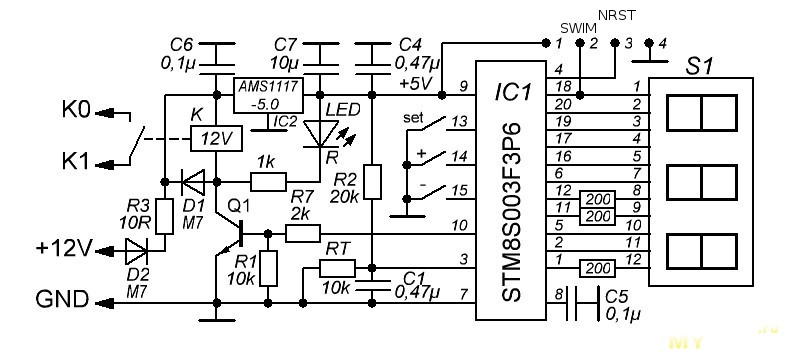

Datenblatt, Pinout und Tutorials
Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

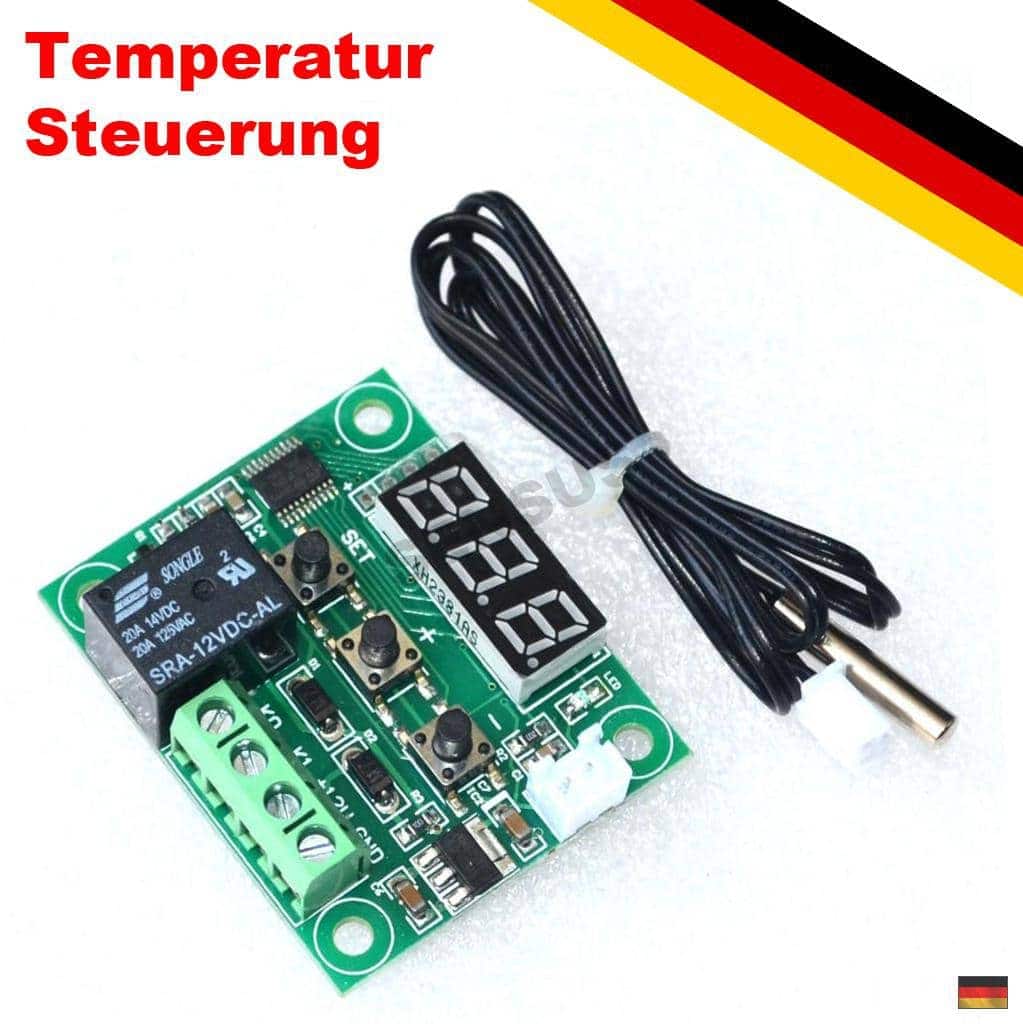

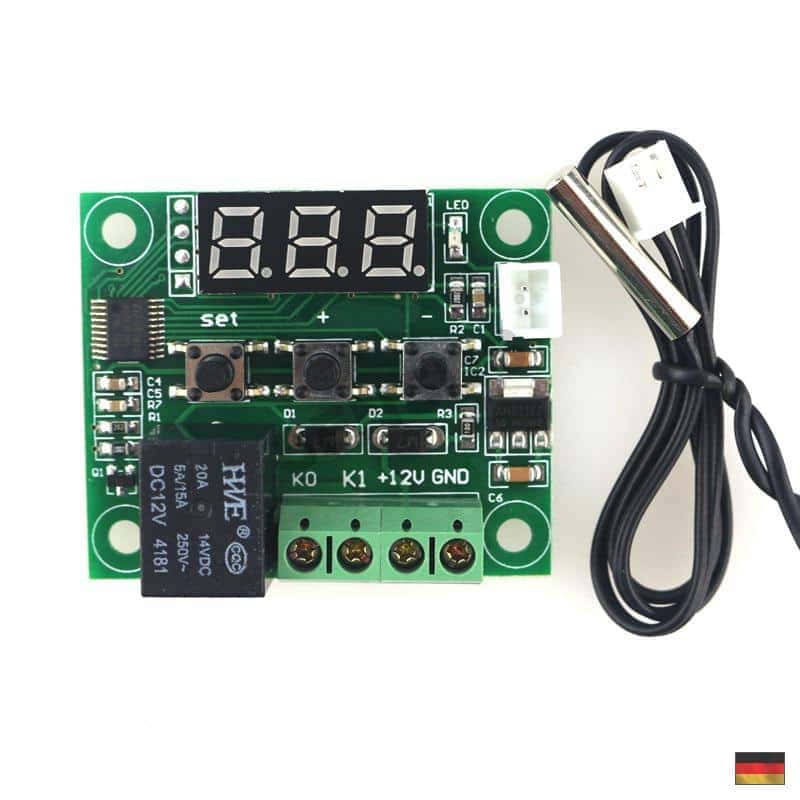

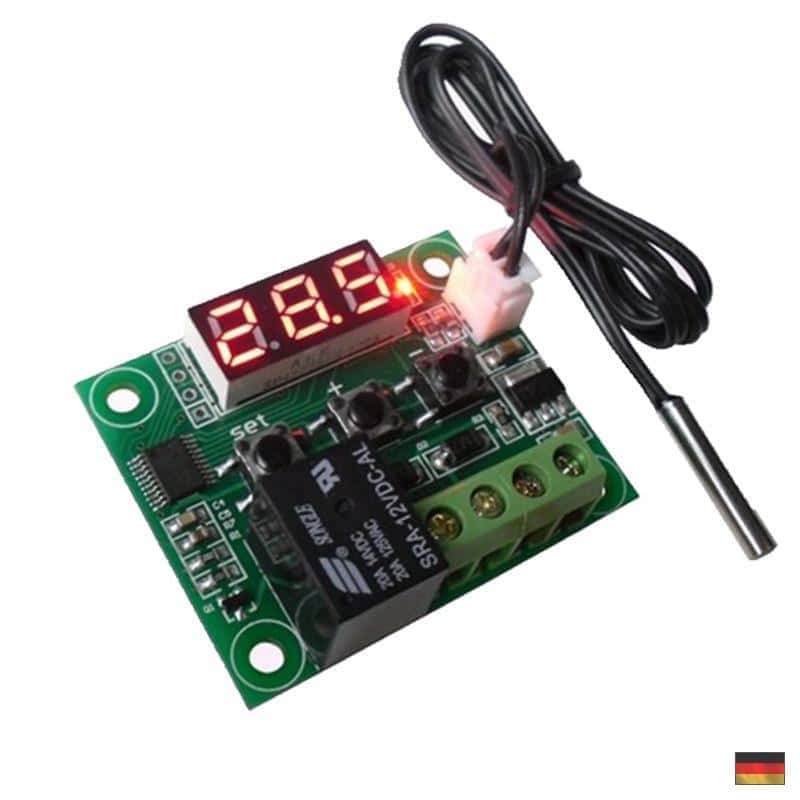

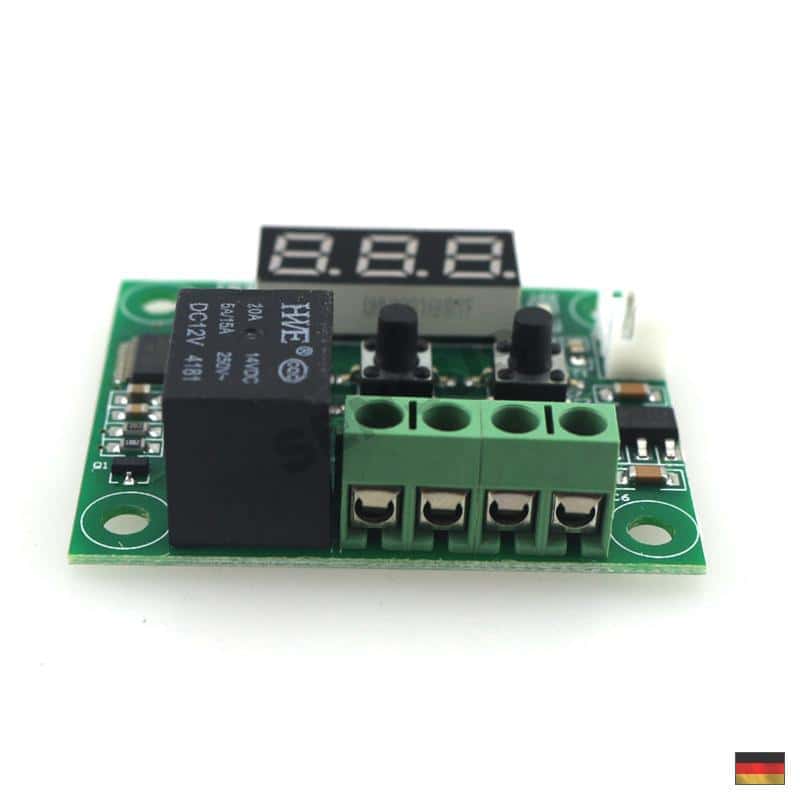

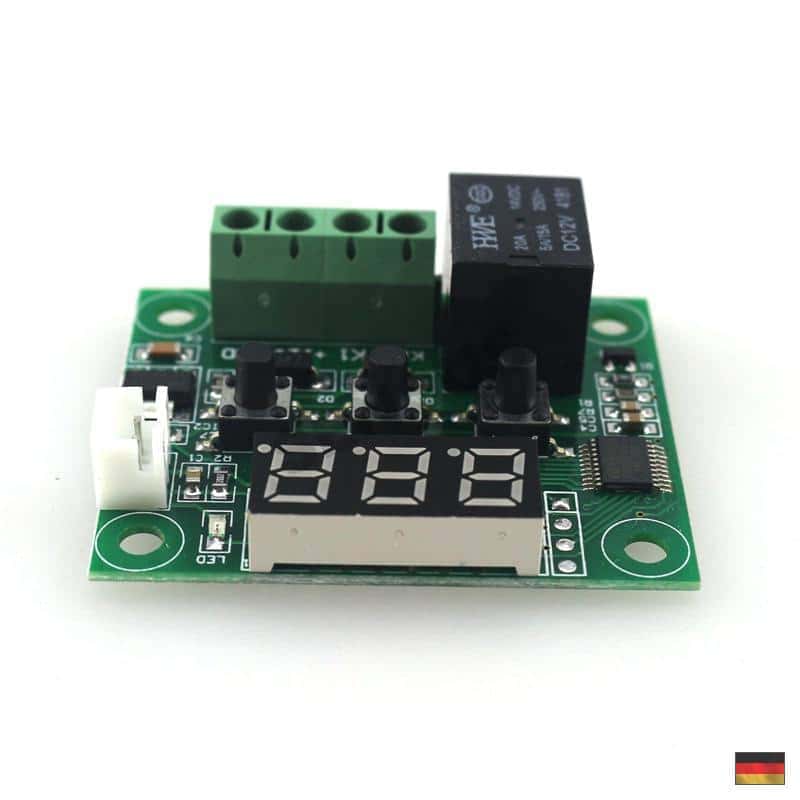

Technische Grundlage: Produktabbildung der angebotenen W1209-Reglerplatine. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.
Vor dem ersten Einsatz wissen
Kann der Regler heizen und kühlen?
Ja, die Betriebsart wird über den entsprechenden Parameter gewählt; gleichzeitig steht nur ein Relaisausgang zur Verfügung.
Ist der Relaisausgang potentialfrei?
K0 und K1 sind bei der üblichen W1209-Ausführung die Relaiskontakte. Aufdruck und Durchgangsprüfung der gelieferten Revision sind maßgeblich.
Darf ich 230 V direkt offen anschließen?
Nein. Arbeiten an Netzspannung erfordern Fachkenntnis, Berührungsschutz, Zugentlastung, Sicherung und ein geeignetes Gehäuse.
Warum schaltet das Relais nicht genau am Sollwert zurück?
Die einstellbare Hysterese verhindert schnelles Flattern und legt den Abstand zwischen Ein- und Ausschalten fest.
