Temperatur kontaktlos per Infrarot messen

GY-906 mit MLX90614 für Objekt- und Umgebungstemperatur

Das GY-906-Modul ist der MLX90614-Familie zugeordnet und stellt Objekt- sowie interne Sensortemperatur ohne direkten Kontakt digital bereit; die konkrete Chip- und Boardvariante ist am gelieferten Modul zu prüfen.

Die Messung erfolgt über das Sichtfeld des Sensors; Abstand, Zielgröße, Emissionsgrad, Verschmutzung und Modulrevision beeinflussen das Ergebnis.

Berührungslose InfrarotmessungMessprinzip

SMBus-kompatibel / I²CSchnittstelle

Objekt- und UmgebungstemperaturMesswerte

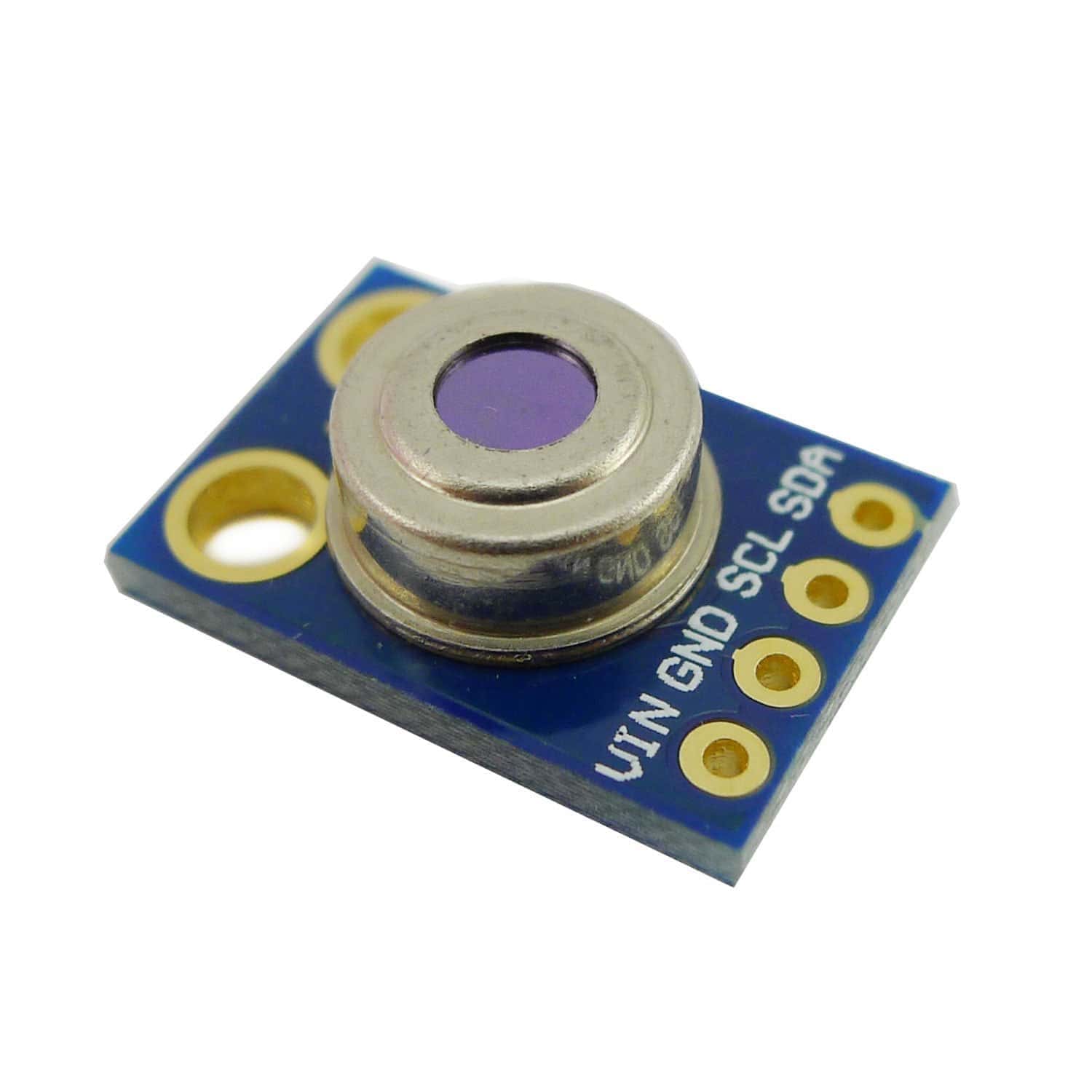

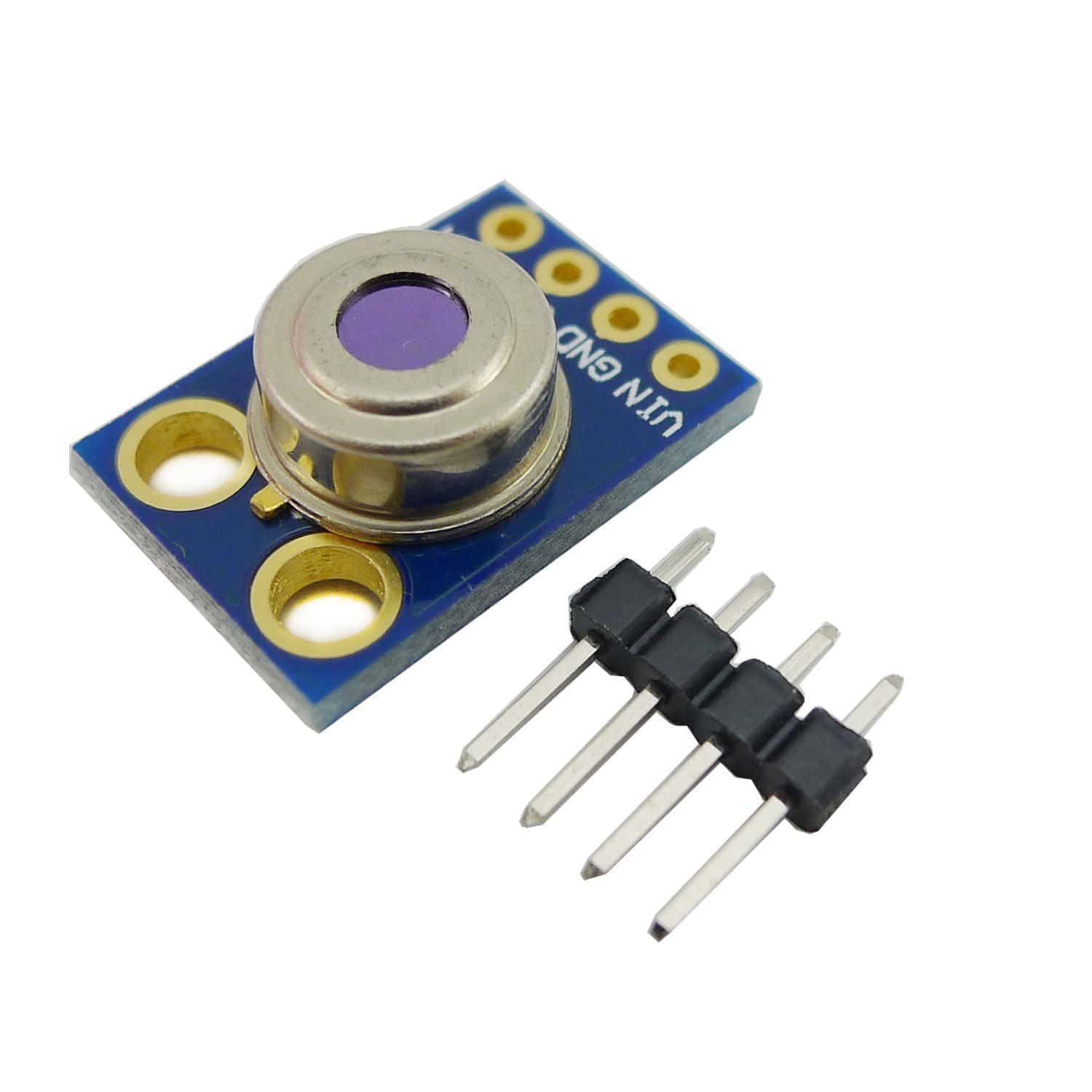

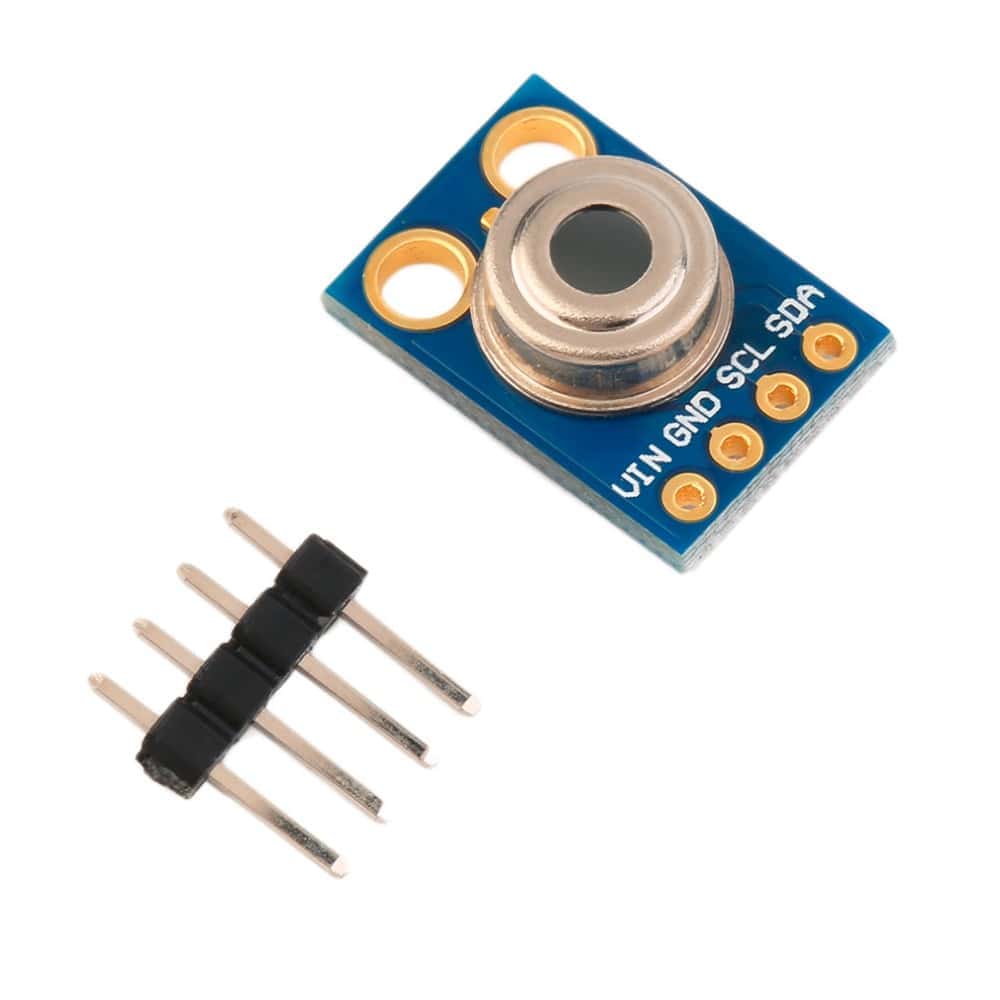

GY-906 Infrarot-Temperaturmodul mit MLX90614 Sensor — GY-906 Infrarot Thermometer Temperatur Sensor Arduino MLX90614ESF Raspberry Pi

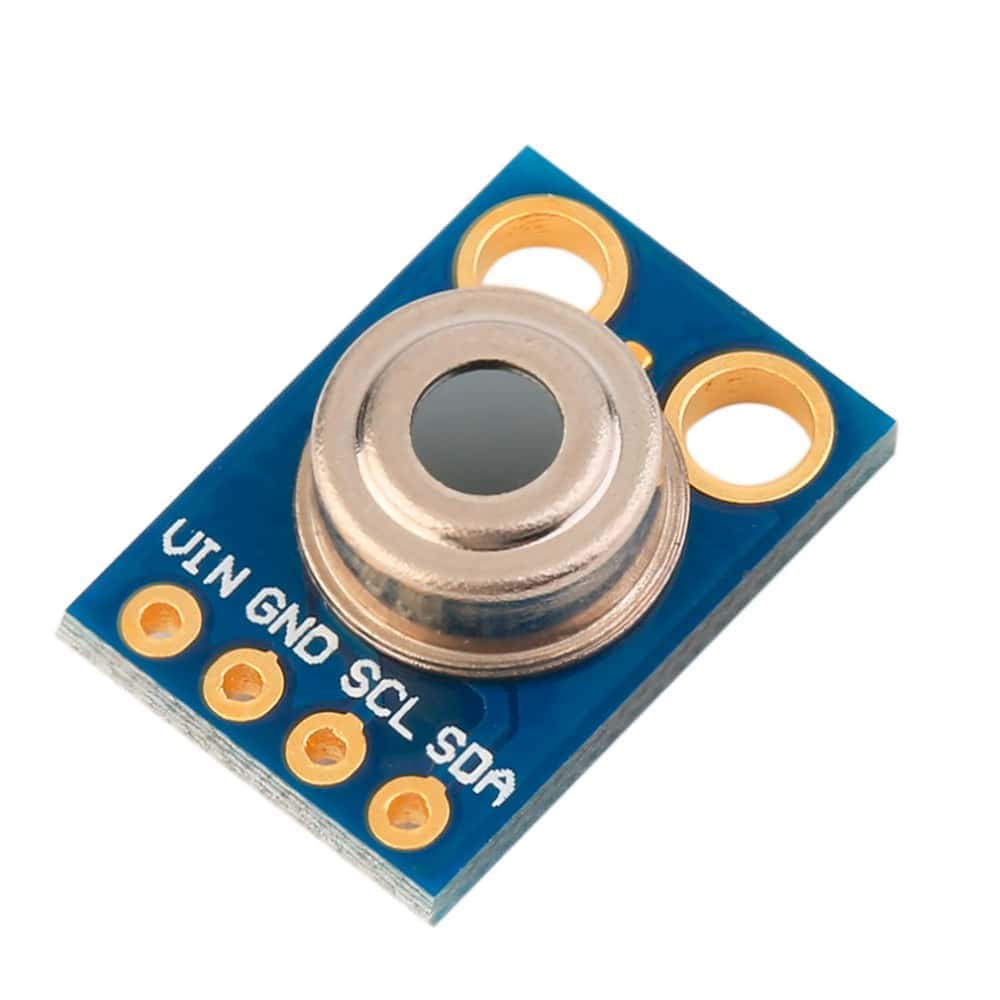

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

VCC / VINVersorgung gemäß Platinenaufdruck und Boardrevision

GNDMasse

SCLSMBus-/I²C-Taktleitung

SDASMBus-/I²C-Datenleitung

Typische Projekte

Was du damit bauen kannst

Oberflächen kontaktlos vergleichen

Bei ähnlichem Material und gleicher Messgeometrie lassen sich Temperaturunterschiede berührungslos beobachten.

Bewegte Teile beobachten

Das berührungslose Prinzip eignet sich für Trends an bewegten Zielen, sofern das Ziel das Sichtfeld ausreichend ausfüllt.

IR-Messung mit Arduino lernen

Objekt- und Sensortemperatur können über eine MLX90614-kompatible Bibliothek getrennt ausgelesen werden.

Messgeometrie untersuchen

Versuche mit Abstand, Zielgröße und Oberfläche zeigen, warum Emissionsgrad und Sichtfeld das Ergebnis beeinflussen.

Schnellstart

GY-906 mit Arduino auslesen

Vor dem Anschluss Versorgung und Pull-ups der konkreten GY-906-Platine prüfen.

Vorbereitung und Umsetzung

Schritt	Umsetzung
GY-906 VCC	Passende Versorgung nach Boardprüfung
GY-906 GND	Arduino GND
GY-906 SDA	Arduino SDA
GY-906 SCL	Arduino SCL

Beispiel

#include <Wire.h>
#include <Adafruit_MLX90614.h>

Adafruit_MLX90614 mlx;

void setup() {
  Serial.begin(115200);
  if (!mlx.begin()) {
    Serial.println("GY-906 nicht gefunden");
    while (true) delay(100);
  }
}

void loop() {
  Serial.print("Objekt: ");
  Serial.print(mlx.readObjectTempC(), 1);
  Serial.print(" °C, Sensor: ");
  Serial.print(mlx.readAmbientTempC(), 1);
  Serial.println(" °C");
  delay(1000);
}

Technische Daten

Die wichtigsten Werte

Sensorschaltkreis	Melexis MLX90614-Familie laut Produktzuordnung
Messprinzip	Thermopile-Infrarotsensor
Ausgänge	SMBus-kompatibel und PWM am Sensor
Messwerte	Objekttemperatur und interne Sensortemperatur
Sensorversorgung	Je nach MLX90614-Variante 3 V oder 5 V
Boardversorgung	Bestückung und Beschriftung der GY-906-Revision prüfen
Auflösung	Digital bis 0,02 K laut MLX90614-Datenblatt
Adressierung	SMBus-Adresse der gelieferten Konfiguration prüfen
Messgeometrie	Ziel muss das Sichtfeld ausreichend ausfüllen
Emissionsgrad	Materialoberfläche beeinflusst die IR-Messung

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu GY-906 Infrarot Thermometer Temperatur Sensor Arduino MLX90614ESF Raspberry PiTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu GY-906 Infrarot Thermometer Temperatur Sensor Arduino MLX90614ESF Raspberry PiSchritt-für-Schritt-Anleitung und Fehlersuche als PDF Melexis MLX90614 DatenblattOffizielle technische Dokumentation

Technische Grundlage: Melexis MLX90614 Datenblatt. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Misst der GY-906 ohne Berührung?

Ja, die Objekttemperatur wird aus der empfangenen Infrarotstrahlung abgeleitet.

Warum ändert der Abstand den Messwert?

Mit zunehmendem Abstand erfasst das Sichtfeld eine größere Fläche; das Ziel muss diese Fläche ausreichend ausfüllen.

Ist jedes GY-906-Board für 5 V geeignet?

Das hängt von Sensorvariante und Boardbestückung ab. Platinenaufdruck und Revision müssen vor dem Anschluss geprüft werden.

Warum sind glänzende Metalle schwierig?

Niedriger Emissionsgrad und Reflexionen können die IR-Messung deutlich verfälschen.
