Raspberry Pi Kameramodul Kamera Camera
Vorrätig

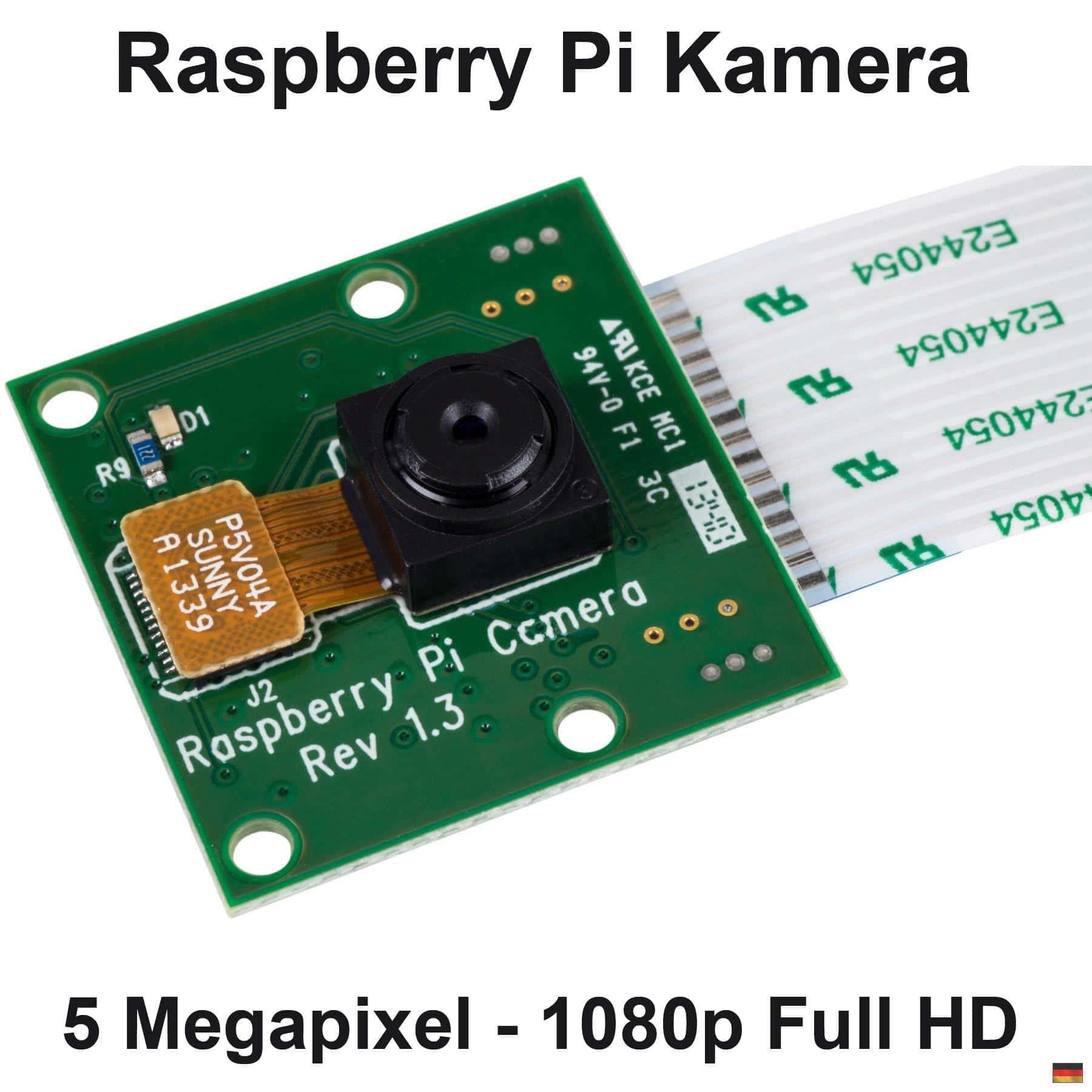

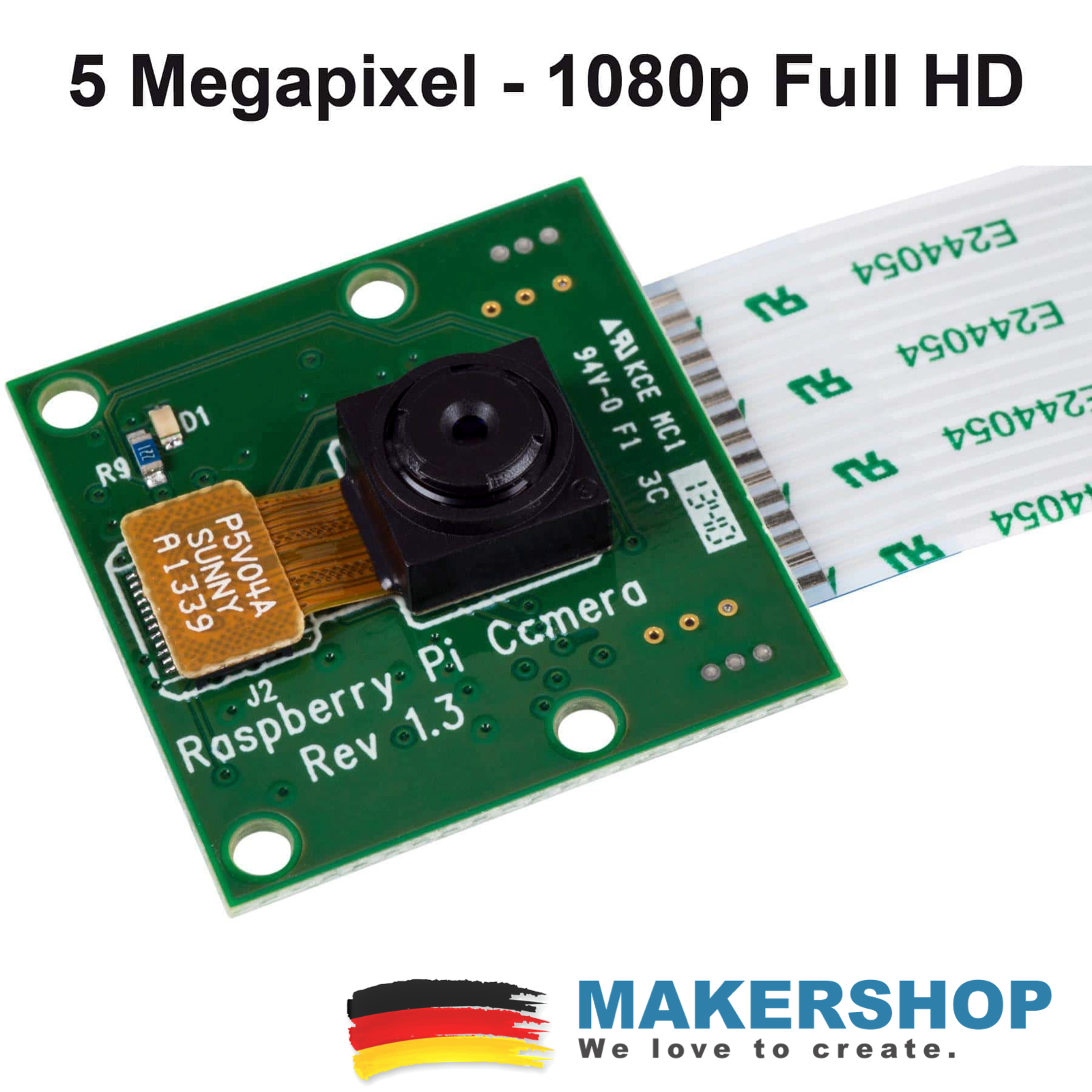

5-Megapixel-Kamera für Raspberry-Pi-Projekte
Das kompakte Kameramodul nutzt einen OV5647-Sensor mit 5 Megapixeln und wird über das 15-polige CSI-Flachbandkabel am Raspberry Pi angeschlossen.
Es eignet sich für Fotos, Zeitraffer, Überwachung, Computer-Vision-Experimente und Full-HD-Video mit fest eingestelltem Fokus.
Anschlüsse, Pins und Funktionen im Überblick
Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.
Was du damit bauen kannst
Zeitraffer aufnehmen
Das Kameramodul kann in festen Intervallen Einzelbilder für Pflanzenbeobachtung, Wetterverläufe oder andere langsame Veränderungen erfassen.
Robotik mit Kamera
Bilddaten stehen auf dem Raspberry Pi für einfache Computer-Vision-Experimente und kameragestützte Robotikprojekte bereit.
Abläufe dokumentieren
Längere Vorgänge wie ein 3D-Druck oder ein Maschinenlauf lassen sich als Foto- oder Videosequenz festhalten.
Foto und Video testen
Die kompakte CSI-Kamera eignet sich für erste Versuche mit Standbildern, Vorschau und Full-HD-Video auf dem Raspberry Pi.
Erstes Kamerabild aufnehmen
Raspberry Pi vollständig ausschalten, bevor das Flachbandkabel eingesetzt oder entfernt wird.
Vorbereitung und Umsetzung
| Schritt | Umsetzung |
|---|---|
| Ausschalten | Pi herunterfahren und Stromversorgung trennen |
| Kabel | FFC-Kabel gerade und entsprechend der Buchsenmarkierung einsetzen |
| Software | Aktuelles Raspberry Pi OS und Kamera-Software verwenden |
| Test | Kamera mit rpicam-hello prüfen |
$ rpicam-hello --timeout 5000
$ rpicam-still -o test.jpg
$ rpicam-vid --timeout 5000 -o test.h264Die wichtigsten Werte
| Bildsensor | OmniVision OV5647 |
|---|---|
| Sensorauflösung | 5 Megapixel |
| Maximale Fotoauflösung | 2592 × 1944 Pixel |
| Video | 1080p mit 30 Bildern/s |
| Weitere Videomodi | 720p60 und 640 × 480p60/90 |
| Fokus | Fixfokus |
| Schnittstelle | MIPI CSI-2 über 15-poliges Flachbandkabel |
| Platinengröße | ca. 25 × 20 × 10 mm laut Shop |
| Optisches Format | 1/4 Zoll |
| Pixelgröße | 1,4 × 1,4 µm |
Datenblatt, Pinout und Tutorials
Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.
Technische Grundlage: raspberrypi.com · raspberrypi.com. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.
Vor dem ersten Einsatz wissen
Welche Fotoauflösung ist möglich?
Der OV5647 liefert maximal 2592 × 1944 aktive Pixel.
Hat die Kamera Autofokus?
Nein, diese 5-MP-Ausführung arbeitet mit Fixfokus.
Kann sie Full-HD-Video aufnehmen?
Ja, die offizielle Raspberry-Pi-Dokumentation nennt 1080p mit 30 Bildern pro Sekunde.
Warum wird die Kamera nicht erkannt?
Häufige Ursachen sind ein verdrehtes oder nicht vollständig verriegeltes CSI-Kabel sowie veraltete Kamera-Software.
