hendrik (Verifizierter Besitzer) –

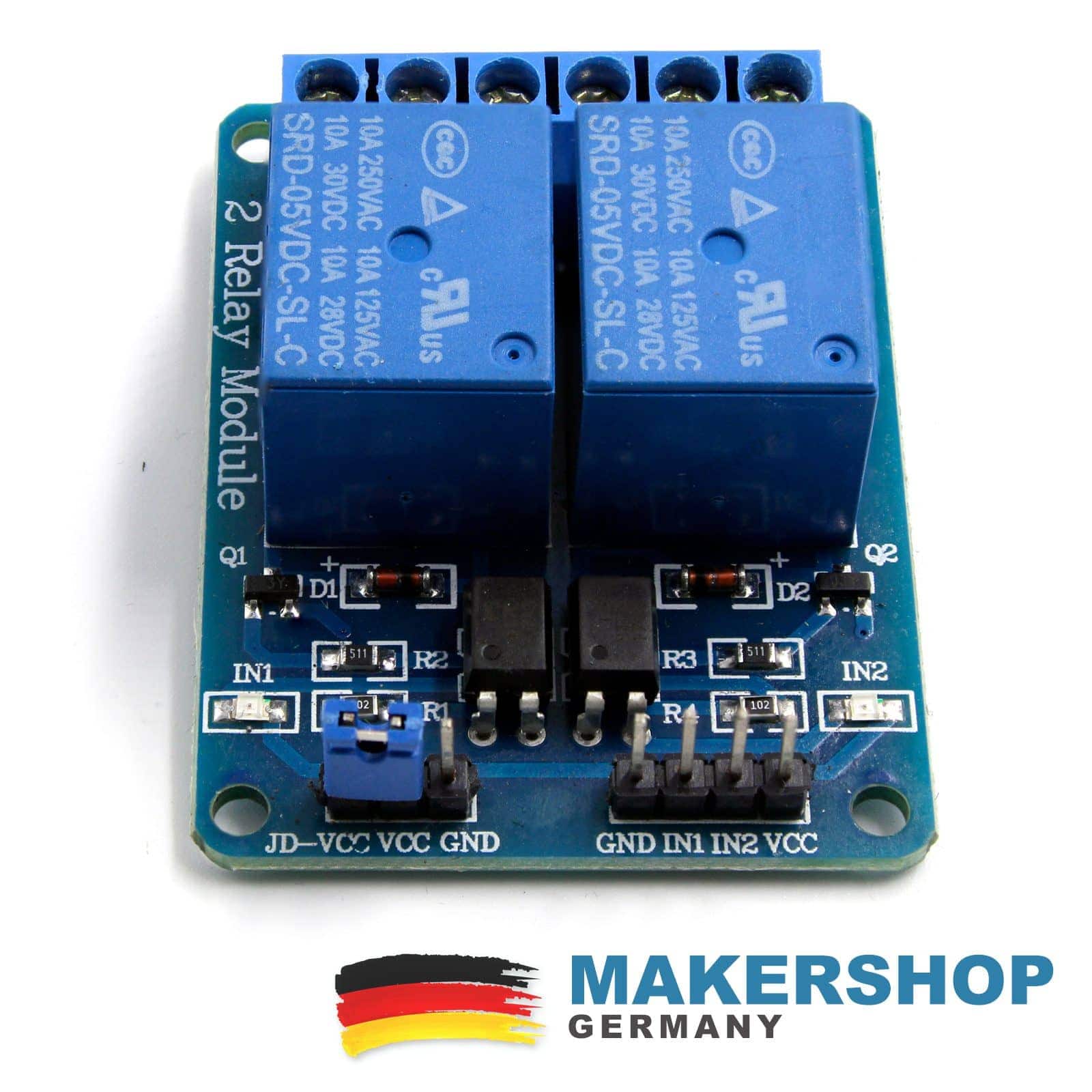

hallo, welche funktion haben die jumperstellungen “jd-vcc” und “vcc-gnd”?
timo (Verifizierter Besitzer) –
Es gibt zwei Möglichkeiten, das Relais zu betreiben. Diese zwei Möglichkeiten können mit dem Jumper jd-vcc eingestellt werden:
1) Verwendung ohne externe Stromversorgung
Dazu schließen wir einfach eine Spannungsquelle von +5V, bzw. den „VCC“-Pin des Arduinos am Pin „VCC“ der Relaiskarte an. GND der Spannungsquelle, bzw. der GND-Pin des Arduinos an dem Pin „GND“ der Relaiskarte. Den Jumper belassen wir geschlossen auf VCC an JD-VCC.
2) Verwendung mit externer Stromversorgung (ohne galvanische Trennung)
Am sichersten ist es, wenn man den Jumper JD-VCC/VCC abzieht und an den Pin JD-VCC eine externe +5V-Leitung anschließt und die GND-Leitung mit dem GND-Pin der Karte verbindet.
Die +5V unseres Boards schließen wir an den VCC-Pin auf der Pinleiste und den GND-Pin des Arduinos verbinden wir auch noch mit der Karte.
Somit haben die Relais über JD-VCC einen Steuer-Stromkreis und die Ansteuerung der Optokoppler haben diesen über die +5V des Arduinos.
