Nano-kompatibles ATmega328P-Board mit geloeteten Stiftleisten

Starte dein Arduino-Projekt ohne erst die Pinleisten zu loeten

Dieses Nano-kompatible ATmega328P-Board ist fuer den schnellen Aufbau gedacht: in das Breadboard stecken, USB verbinden, Blink testen und danach Sensoren, Displays oder kleine Aktoren anschliessen. Die bereits geloeteten Stiftleisten sparen dir den ersten Loetschritt.

Der erste Erfolg ist der klassische Kontrollmoment: Boardprofil waehlen, Blink hochladen und die eingebaute LED zeigt dir, dass USB, Bootloader und Arduino-IDE zusammenspielen.

ATmega328P-KlasseController

Nano-kompatibles V3.2 Board laut ProdukttitelFormfaktor

bereits geloetete StiftleistenMontage

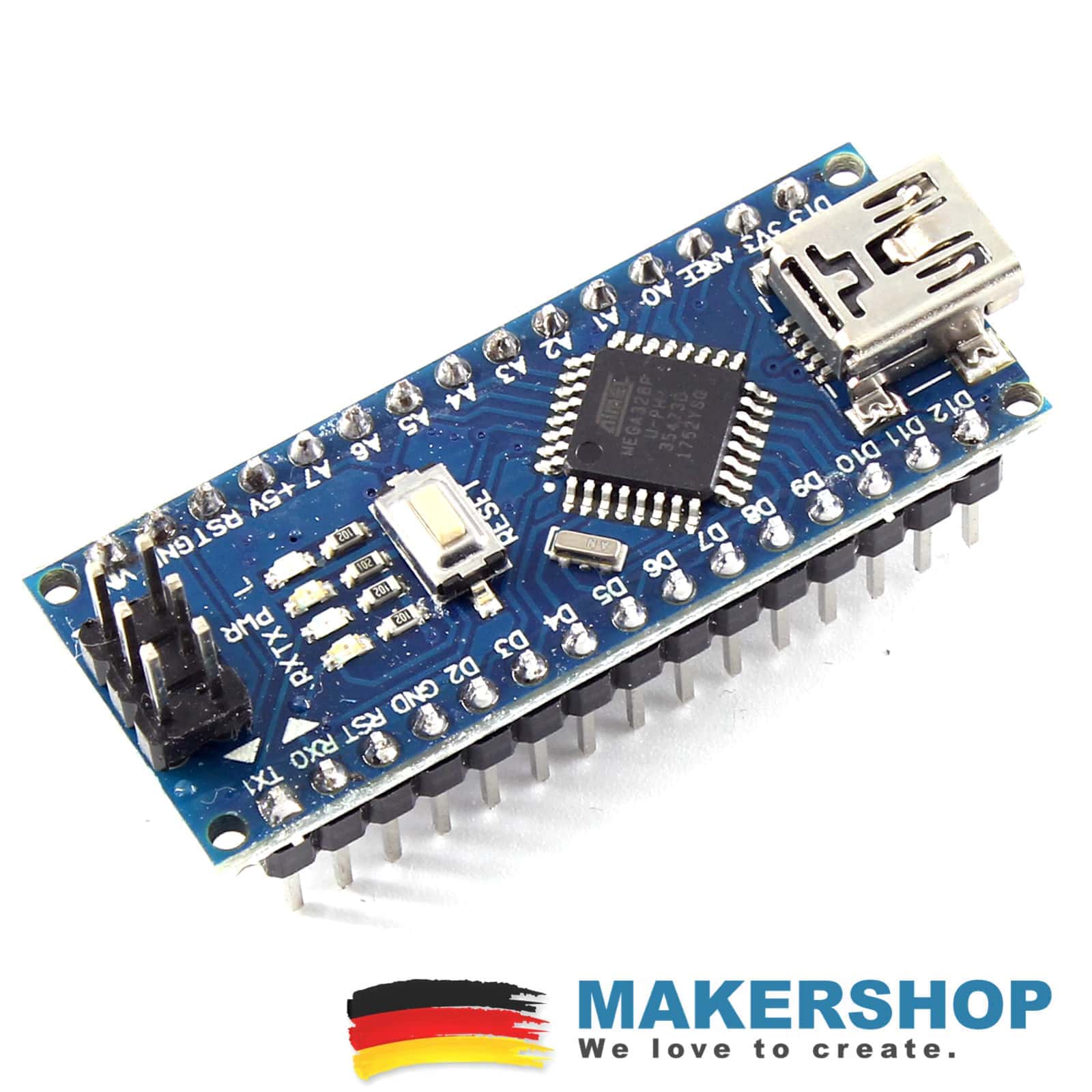

Nano-kompatibles ATmega328P V3.2 Board mit bereits geloeteten Stiftleisten — Nano Atmega328P V3.2 Board BEREITS GELOETET verloetet aufgebaut Arduino kompatibel

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

USB

Programmierung und serielle Verbindung ueber die vorhandene USB-Buchse

5V

5-V-Schiene des Boards; nicht mit externen Spannungen gegeneinander treiben

GND

gemeinsame Masse fuer Sensoren und Module

VIN

Eingang vor dem Regler; Spannungsbereich und Verlustleistung der Boardrevision beachten

D0 / D1

UART RX/TX; beim Upload und Serial Monitor nicht unbedacht belegen

A4 / A5

I2C SDA/SCL fuer OLEDs, Sensoren und Expander

D10-D13

SPI-Signale fuer Funkmodule, Displays oder Programmer

Typische Projekte

Was du damit bauen kannst

Sensorwerte schnell testen

Temperatur-, Feuchte-, PIR-, Gas- oder Abstandssensoren lassen sich direkt auf dem Breadboard mit serieller Ausgabe pruefen.

Kleines OLED-Dashboard bauen

I2C-Displays zeigen Messwerte und Statusmeldungen, waehrend der Nano die Sensorlogik uebernimmt.

Relais- oder LED-Logik steuern

Digitale Ausgaenge koennen Status-LEDs, Treibermodule oder Relaismodule im Niedervolt-Prototyp ansteuern.

Kompakte Lernstation aufbauen

Breadboard, Nano und ein paar Jumper reichen fuer erste Programme mit Tastern, PWM, ADC, I2C und serieller Ausgabe.

Schnellstart

Blink-Sketch hochladen

Der Blink-Test prueft Boardprofil, USB-Verbindung und die eingebaute LED, bevor du Sensoren oder Shields anschliesst.

USB-Kabel verbindenEin Datenkabel verwenden, nicht nur ein Ladekabel.

Port auswaehlenIn der Arduino IDE den neu erschienenen seriellen Port waehlen.

Boardprofil setzenArduino Nano kompatibel mit ATmega328P waehlen; bei Fehlern Bootloader-Option wechseln.

Blink hochladenSketch uebertragen und auf die eingebaute LED achten.

Pins freihaltenD0/D1 beim Upload moeglichst nicht mit anderen Modulen belasten.

Beispiel

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(500);
  digitalWrite(LED_BUILTIN, LOW);
  delay(500);
}

Technische Daten

Die wichtigsten Werte

Boardklasse	Arduino-Nano-kompatibles Mikrocontrollerboard
Mikrocontroller	ATmega328P laut Produktname
Revision	V3.2 laut Produktname
Logikspannung	typische Nano-/ATmega328P-Boardklasse mit 5-V-Logik; konkrete Beschriftung pruefen
Takt	typische Nano-ATmega328P-Klasse 16 MHz
Speicher	ATmega328P-Klasse mit 32 KB Flash, 2 KB SRAM und 1 KB EEPROM
Digitale I/O	D0 bis D13, mehrere Pins mit PWM-Funktion
Analoge Eingaenge	A0 bis A7, A4/A5 zugleich I2C
Schnittstellen	USB-Seriell, UART, I2C/TWI und SPI
Stiftleisten	bereits geloetet laut Produktname

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu Nano Atmega328P V3.2 Board BEREITS GELOETET verloetet aufgebaut Arduino kompatibelTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu Nano Atmega328P V3.2 Board BEREITS GELOETET verloetet aufgebaut Arduino kompatibelSchritt-für-Schritt-Anleitung und Fehlersuche als PDF Microchip ATmega328P Product PageHerstellerreferenz fuer Speicher, Schnittstellen und ATmega328P-Grunddaten.Arduino Documentation: Arduino NanoArduino-Referenz zur Nano-Boardklasse und typischen Pin-/Upload-Grundlagen.

Technische Grundlage: Microchip ATmega328P Product Page · Arduino Documentation: Arduino Nano. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Warum wird das Board nicht erkannt?

Haeufig liegt es am USB-Datenkabel, fehlendem USB-Seriell-Treiber oder falschem Port. Erst diese drei Punkte pruefen.

Welche Boardeinstellung passt in der Arduino IDE?

Waehle ein Arduino-Nano-kompatibles ATmega328P-Profil. Wenn der Upload fehlschlaegt, teste die Bootloader-Variante Old Bootloader.

Kann ich 3,3-V-Sensoren direkt anschliessen?

Nur wenn die Signale 5-V-tolerant sind oder ein Pegelwandler verwendet wird. Die Nano-Boardklasse arbeitet typischerweise mit 5-V-Logik.

Sind die Stiftleisten schon montiert?

Ja, der Produktname nennt das Board bereits geloetet beziehungsweise verloetet. Es ist damit direkt breadboardfreundlich.
