Nano Screw Shield: Sensoren, Aktoren und Feldleitungen ordentlich anschließen
Wenn ein Arduino-Nano-Projekt aus dem Breadboard herauswächst, werden lose Steckkabel schnell unübersichtlich. Das Screw Shield führt die Nano-Pins auf Schraubklemmen und gibt dir zusätzlich Platz für kleine Ergänzungen auf der Prototypfläche.
So kannst du Sensorleitungen, Taster oder kleine Aktoren lösbar anschließen und deinen Aufbau sauber beschriften. Vor dem ersten Einsatz werden Klemmenrichtung, Nano-Sitz und Pinzuordnung einmal in Ruhe geprüft.
Anschlüsse, Pins und Funktionen im Überblick
Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.
Nano-Steckplatz
Nimmt den Arduino Nano in korrekter Orientierung auf
Schraubklemmen
Klemmen externe Leitungen lösbar fest
Stiftleisten
Verbinden Nano und Breakout-Platine
Prototypfläche
Nimmt zusätzliche Bauteile und Verbindungen auf
Beschriftung
Ordnet Klemmen den Nano-Pins zu
Was du damit bauen kannst
Sensorleitungen sauber anklemmen
Externe Sensoren lösbar anschließen, ohne dünne Kabel direkt an den Arduino Nano zu löten.
Kleine Steuerbox aufbauen
Einen Nano mit festen Klemmen in ein Projektgehäuse setzen und Eingänge sowie Ausgänge klar zuordnen.
Prototypfläche nutzen
Widerstände, kleine Schutzbeschaltungen oder Pull-ups direkt neben der Nano-Aufnahme ergänzen.
Wartung einfacher machen
Leitungen später lösen, tauschen oder nachmessen, ohne den gesamten Aufbau auseinanderzunehmen.
Jede Schraubklemme passt zum richtigen Nano-Pin
Vor dem Einsatz wird das Shield sauber aufgebaut und mit dem Multimeter geprüft. Danach weißt du, welche Klemme zu welchem Nano-Pin führt.
Sortieren: PCB, Klemmen und Stiftleisten dem Layout zuordnen
Leisten: Nano-Aufnahme gerade und parallel ausrichten
Klemmen: Leiteröffnungen nach außen orientieren
Prüfen: Jede Klemme per Durchgangstest dem Nano-Pin zuordnenDie wichtigsten Werte
| Kompatibilität | Arduino Nano im klassischen Pinlayout |
|---|---|
| Ausführung | Breakout- und Prototype-Shield |
| Feldanschlüsse | Schraubklemmen |
| Nano-Aufnahme | Stift- beziehungsweise Buchsenleisten nach Aufbau |
| Montage | Lötbausatz |
| Platinengröße | ca. 53 × 36 mm |
| Gesamthöhe | ca. 12 mm laut Shop |
| Signalführung | Nano-Pins zu beschrifteten Klemmen |
| Prototypbereich | Lötfläche für Ergänzungen |
Datenblatt, Pinout und Tutorials
Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.
Technische Grundlage: docs.arduino.cc · docs.arduino.cc. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.
Vor dem ersten Einsatz wissen
Ist ein Arduino Nano enthalten?

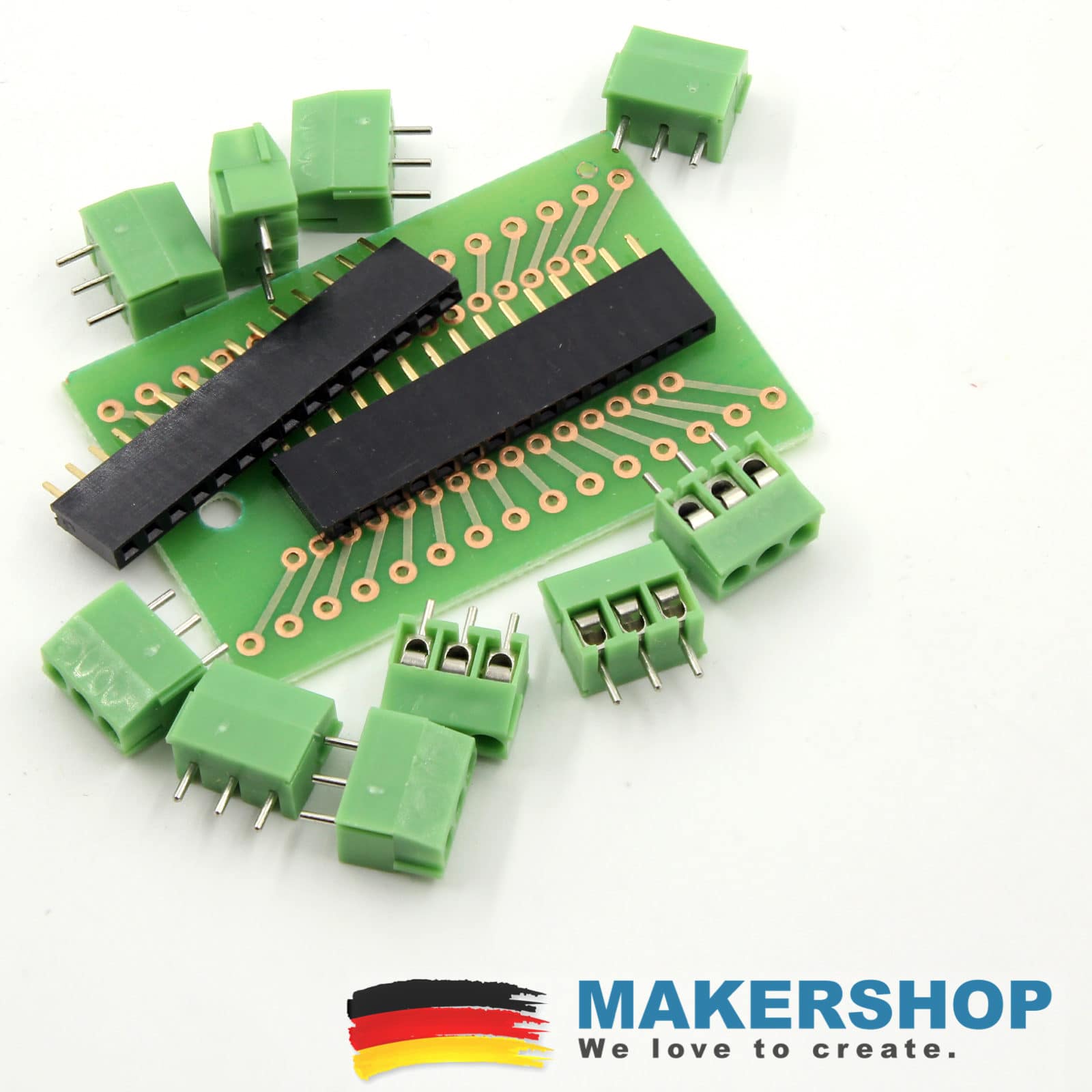

Nein, der Shop nennt PCB, Schraubklemmen und Stiftleisten als Lieferumfang.
Muss das Shield gelötet werden?
Ja, es wird als einfacher Bausatz geliefert.
Wie groß ist die Platine?
Der Shop nennt ungefähr 53 × 36 × 12 mm.
Wie prüfe ich die Klemmenzuordnung?
Nach dem Löten jede Klemme mit einem Multimeter im Durchgangsmodus zum zugehörigen Nano-Pin prüfen.
