Schutzboard für vier Li-Ion-Zellgruppen in Reihe

Ein 4S-Akkupack überwachen und gegen Fehler schützen

Das Board überwacht ein 4S-Li-Ion-Pack mit vier seriellen Zellgruppen und trennt den Last- oder Ladepfad bei erkannten Grenzwertverletzungen. Die maximale Ladespannung eines klassischen 4S-Li-Ion-Packs beträgt 16,8 V.

Ein BMS ersetzt weder ein geeignetes CC/CV-Ladegerät noch sorgfältig selektierte Zellen, Sicherungen und einen brandsicheren Aufbau. Die genaue Padbelegung muss direkt mit der Beschriftung und dem Anschlussplan der gelieferten Platine abgeglichen werden.

4S Li-IonPack

16,8 VVoll geladen

als 15 A angebotenStromklasse

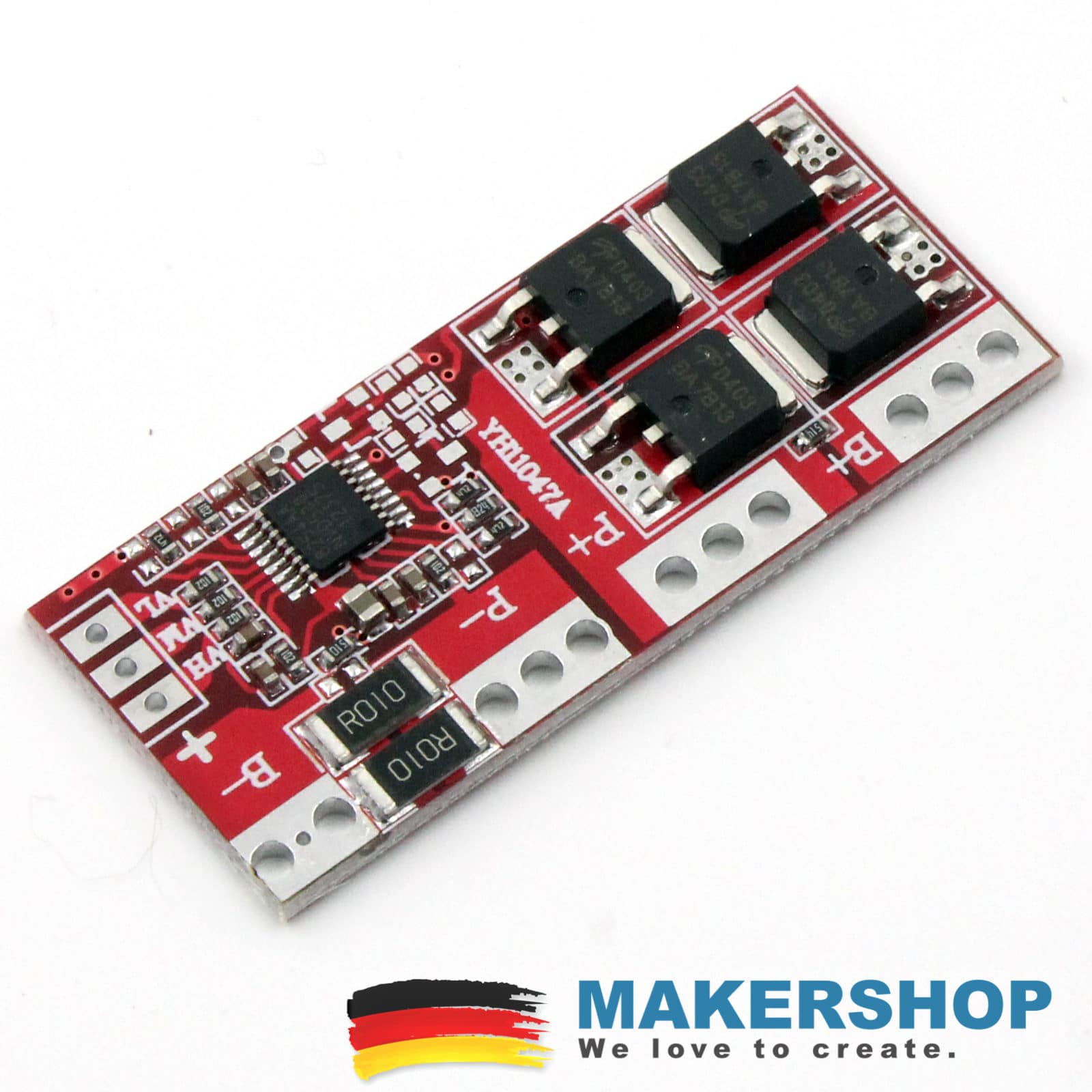

4S 15A Li-Ion-BMS-Schutzboard mit MOSFETs und Zellanschlüssen — BMS 4S 15A Li-ion Lithium 18650 Battery Charger Module Laden 14.4V 14.8V 16.8V

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

B−

Gesamtminus der ersten Zellgruppe

B1

Abgriff nach Zellgruppe 1; Platinenplan prüfen

B2

Abgriff nach Zellgruppe 2; Platinenplan prüfen

B3

Abgriff nach Zellgruppe 3; Platinenplan prüfen

B+

Gesamtplus der vierten Zellgruppe

P+

gemeinsamer Plusanschluss für Last/Lader, sofern so beschriftet

P−

geschalteter Minusanschluss für Last/Lader

Typische Projekte

Was du damit bauen kannst

4S-Prototyp überwachen

Die Platine kann in einem fachkundig aufgebauten Pack als zusätzliche Schutzebene eingesetzt werden, nachdem Boardrevision, Padfolge und Abschaltverhalten geprüft wurden.

Zellabgriffe strukturiert führen

Die sichtbaren Pads B−, B1, B2, B3 und B+ ermöglichen die Überwachung der vier seriellen Zellgruppen, verlangen aber eine exakt kontrollierte Anschlussreihenfolge.

Lade- und Lastpfad trennen

P+ und P− dienen am abgebildeten Board als externer Leistungsanschluss; ein geeignetes CC/CV-Ladegerät und eine separate Sicherung bleiben erforderlich.

Kleine 4S-Last erproben

Vor einer höheren Belastung kann ein strombegrenzter Test mit kleiner Last prüfen, ob Ausgang, Zellspannungen und Modultemperatur plausibel bleiben.

Schnellstart

4S-Verkabelung vor dem ersten Anschluss vollständig prüfen

Lithium-Akkupacks dürfen nur mit geeigneten Zellen, Werkzeugen und Fachkenntnis aufgebaut werden. Die Padfolge wird direkt mit dem Aufdruck der gelieferten Platine abgeglichen.

Zellen auswählenNur gleichartige, geprüfte und für den vorgesehenen Strom geeignete Zellen derselben Chemie verwenden.

Boardrevision abgleichenAufdruck, Produktfoto und Pads B− bis B+ sowie P+ und P− vor jeder Verbindung eindeutig zuordnen.

Zellgruppen messenEinzel- und Summenspannungen kontrollieren; vertauschte oder auffällige Gruppen blockieren den Anschluss.

Abgriffe kontrolliert verbindenZellleitungen in der für die konkrete Platine vorgesehenen Reihenfolge anschließen und Kurzschlüsse mechanisch ausschließen.

Ausgang vor Last prüfenPackspannung und Spannung an P+ / P− messen, bevor Ladegerät oder Verbraucher verbunden werden.

Strombegrenzt testenMit geeignetem 16,8-V-CC/CV-Ladegerät und kleiner Testlast unter Aufsicht beginnen; Temperatur und jede Zellgruppe beobachten.

Vorbereitung

B−: Pack-Gesamtminus
B1 / B2 / B3: aufeinanderfolgende Zellgruppen-Abgriffe
B+: Pack-Gesamtplus
P+ / P−: externer Lade- und Lastpfad gemäß Platinenaufdruck

Technische Daten

Die wichtigsten Werte

Akkukonfiguration	4S für vier klassische Li-Ion-Zellgruppen in Reihe
Nennspannung des Packs	zellabhängig typischerweise 14,4–14,8 V
Vollladespannung	16,8 V nur bei 4,2-V-Li-Ion-Zellen und geeignetem CC/CV-Ladegerät
Sichtbare Zellpads	B−, B1, B2, B3 und B+
Sichtbare Leistungsanschlüsse	P+ und P−
Stromklasse	als 15-A-Board angeboten; ohne verifizierte Boarddaten kein zugesicherter Dauerstrom
Abschaltschwellen	für die vorhandene Revision nicht belastbar dokumentiert; vor Einsatz prüfen
Balancing	nicht als vorhandene Funktion zugesichert
Ladefunktion	kein Ladegerät; externes 16,8-V-CC/CV-Ladegerät erforderlich
Zusätzlicher Schutz	geeignete Sicherung, isolierter Aufbau und passend ausgewählte Zellen erforderlich

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu BMS 4S 15A Li-ion Lithium 18650 Battery Charger Module Laden 14.4V 14.8V 16.8VTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu BMS 4S 15A Li-ion Lithium 18650 Battery Charger Module Laden 14.4V 14.8V 16.8VSchritt-für-Schritt-Anleitung und Fehlersuche als PDF Makershop Produktfoto der vorhandenen 4S-BMS-PlatineOffizielle technische Dokumentation GB/T 42728-2023: Sicherheitsdesign von Lithium-Ionen-BatterienOffizielle technische Dokumentation

Technische Grundlage: Makershop Produktfoto der vorhandenen 4S-BMS-Platine · GB/T 42728-2023: Sicherheitsdesign von Lithium-Ionen-Batterien. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Ist das Board gleichzeitig ein Ladegerät?

Nein. Zum Laden ist ein für die verwendeten Zellen geeignetes 16,8-V-CC/CV-Ladegerät erforderlich.

Kann ich vier einzelne 18650-Zellen anschließen?

Das Board ist für vier serielle Zellgruppen vorgesehen; Auswahl, Prüfung, Verbindung und Absicherung der Zellen erfordern Fachkenntnis.

Sind 15 A dauerhaft möglich?

Das wird ohne revisionsspezifische Prüfdaten nicht zugesichert. Leiter, Verbindungen, MOSFET-Verluste und Temperatur bestimmen die sichere Last.

Funktioniert das Board mit LiFePO4?

Nicht mit einem 16,8-V-Ladeprofil. LiFePO4 benötigt ein ausdrücklich dafür ausgelegtes 4S-BMS und Ladegerät.
