8-polige SMD-Bausteine ohne Auslöten kontaktieren

SOIC8- und SOP8-ICs direkt auf der Platine erreichen

Die Testklammer greift die acht Anschlüsse kompatibler SOIC8- und SOP8-Gehäuse ab und führt sie über ein Flachbandkabel zum beiliegenden Adapterboard.

Damit lassen sich geeignete EEPROMs, BIOS-Bausteine und Mikrocontroller auslesen oder programmieren. Elektrische Eignung und Pinbelegung richten sich immer nach Ziel-IC, Platine und Programmer.

8Kontakte

SOIC8 / SOP8Gehäuse

ca. 40 cmKabellänge

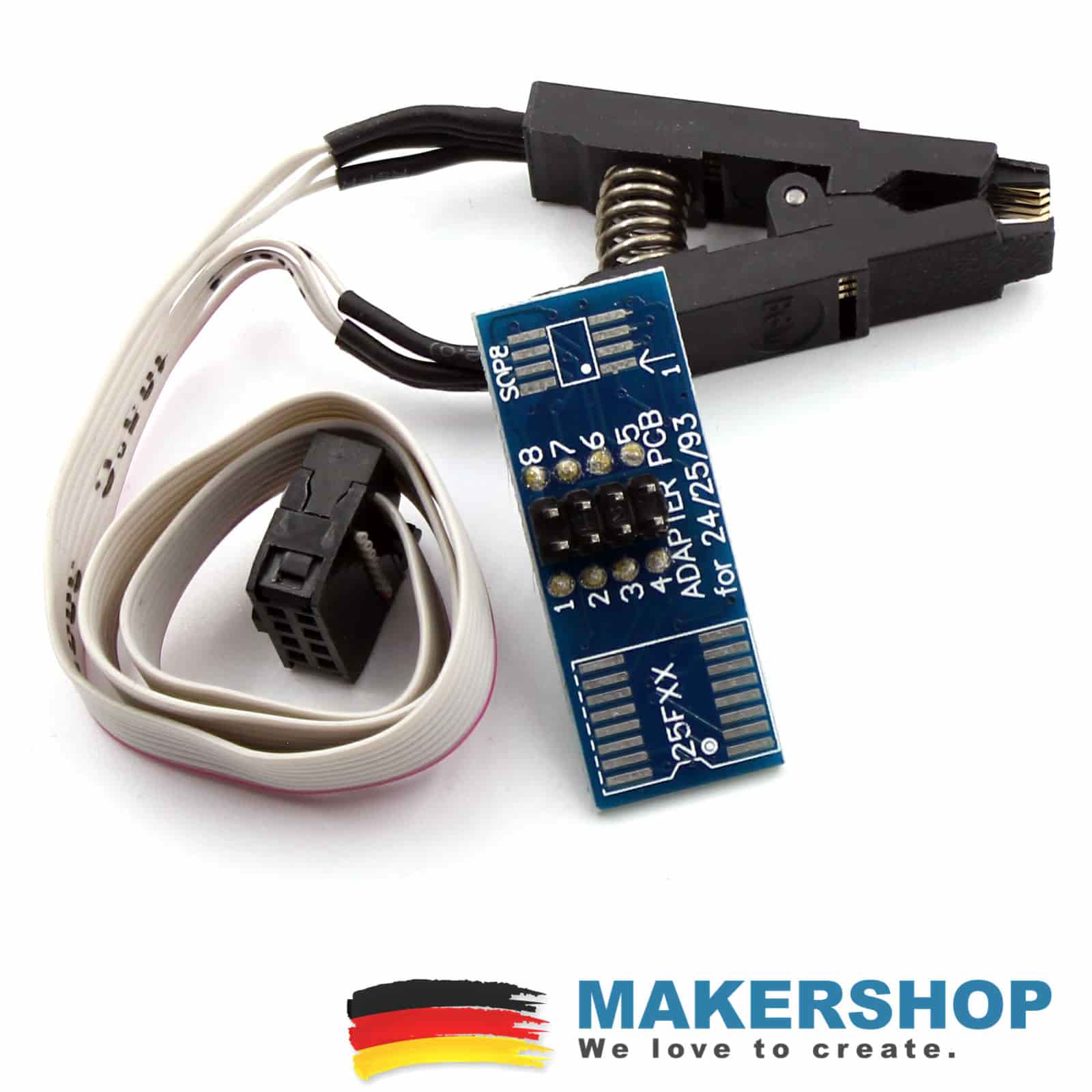

SOIC8-Testklammer mit Flachbandkabel und Adapterboard — Testklammer SOIC8 SOP8 ESP8266 ICs BIOS/24/25/93 AVR Programmer Clip Adapter EEPROM Attiny PIC

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

Pin 1 / MarkierungOrientierungshilfe; vor Gebrauch gegen Ziel-IC und Adapter durchmessen

Kontakte 1–8acht separat geführte Leitungen; Reihenfolge des gelieferten Sets nicht ungeprüft annehmen

ClipseiteKontaktierung des passenden SOIC8-/SOP8-Gehäuses

AdapterseiteÜbergang zum verwendeten Programmer

ProgrammerPinbelegung und Spannung nach dessen Dokumentation

Typische Projekte

Was du damit bauen kannst

EEPROM-Inhalte vor Änderungen sichern

Ein passend breiter SOIC8-/SOP8-Baustein lässt sich ohne Auslöten kontaktieren. Vor jedem Schreibversuch sollten mehrere identische Lesevorgänge als Sicherung vorliegen.

BIOS-Bausteine identifizieren

Die Klammer erleichtert den Zugang zu 8-poligen Speicherbausteinen. Chiptyp, Versorgung und Protokoll ergeben sich ausschließlich aus Markierung und Datenblatt des Ziel-ICs.

Kompatible ICs programmieren

Mit einem geeigneten Programmer kann der Clip Signale an einen eingelöteten Baustein führen. Vorher sind Pin 1 und jede Kabelader per Durchgangsprüfung zuzuordnen.

Kontakte und Signale prüfen

Die acht einzeln geführten Kontakte sind auch für spannungsfreie Anschlussprüfungen nützlich. Sie schützen nicht vor falscher Spannung oder Rückspeisung.

Schnellstart

EEPROM zunächst sicher auslesen

Zielplatine spannungsfrei machen und vor jedem Anschluss Datenblatt, Pin 1, Programmierspannung sowie Rückspeisungsrisiken prüfen.

Ziel-IC identifizierenVollständige Bauteilbeschriftung erfassen und das passende Datenblatt mit Pinout und Versorgungsspannung beschaffen.

Zielplatine stromlos machenNetzteil, USB, Batterie und weitere Quellen trennen; Restspannung vor dem Ansetzen des Clips messen.

Leitungen durchmessenJeden Clipkontakt per Durchgangsprüfung dem Adapterkontakt zuordnen und Pin 1 dauerhaft markieren.

Clip sauber ansetzenKlammer gerade aufsetzen und prüfen, dass alle acht Kontakte greifen und keine Nachbarpins kurzgeschlossen werden.

Mehrfach lesen und vergleichenDen Baustein mindestens zweimal vollständig auslesen und die Dateien bytegenau vergleichen.

Schreiben erst nach SicherungNur bei stabilen Lesungen, bestätigter Spannung und gesicherter Originaldatei einen Schreibvorgang beginnen.

Technische Daten

Die wichtigsten Werte

Cliptyp	8-polige IC-Testklammer
Geeignete Gehäuse	SOIC8/SOP8 bei passender Bauform
Kontaktzahl	8
Kabel	8-adriges Flachbandkabel
Kabellänge laut Shop	ca. 40 cm
Adapter	beiliegendes Adapterboard
Typische Zielbausteine	24Cxx-, 25Cxx- und 93Cxx-EEPROMs
In-Circuit-Betrieb	nur nach Prüfung der Zielschaltung
Programmer	nicht enthalten

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu Testklammer SOIC8 SOP8 ESP8266 ICs BIOS/24/25/93 AVR Programmer Clip Adapter EEPROM Attiny PICTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu Testklammer SOIC8 SOP8 ESP8266 ICs BIOS/24/25/93 AVR Programmer Clip Adapter EEPROM Attiny PICSchritt-für-Schritt-Anleitung und Fehlersuche als PDF Pomona 5250 SOIC Clip ReferenzOffizielle technische Dokumentation

Technische Grundlage: Pomona 5250 SOIC Clip Referenz. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Passt der Clip auf jeden 8-poligen IC?

Nein. Gehäusebreite, Raster, Zugänglichkeit und Bauform müssen zu SOIC8/SOP8 und zum Clip passen.

Kann ich den Chip auf der Platine programmieren?

Nur wenn Zielschaltung, Programmer und IC dies elektrisch zulassen. Häufig beeinflusst die übrige Schaltung den Zugriff.

Wie erkenne ich Pin 1?

An Kerbe oder Punkt des ICs und der Markierung des Clips. Maßgeblich bleibt das Datenblatt des konkreten Bausteins.

Warum sollte ich mehrfach auslesen?

Identische Prüfsummen mehrerer Lesevorgänge helfen, einen stabilen Kontakt vor dem Schreiben zu bestätigen.
