Fuenf 4-Kanal-Pegelwandler fuer 3,3-V- und 5-V-Logik

Verbinde 3,3-V-Sensoren und 5-V-Controller ohne Pegelstress

Viele Projekte scheitern nicht am Code, sondern an zwei Logikwelten: Der Arduino Uno spricht 5 V, ein Sensor oder Funkmodul erwartet 3,3 V. Mit den fuenf 4-Kanal-Level-Shiftern kannst du mehrere Prototypen sauber trennen und Signale kontrolliert uebersetzen.

Der erste Erfolg ist ein I2C-Scan ueber den Pegelwandler: HV und LV werden getrennt versorgt, Masse verbunden, SDA/SCL laufen ueber zwei Kanaele, und im Seriellen Monitor erscheint die Adresse des 3,3-V-Moduls.

5 ModuleSet

4 bidirektionale SignalkanaleKanaele je Modul

3,3-V-/5-V-I2C und langsame LogiksignaleTypischer Einsatz

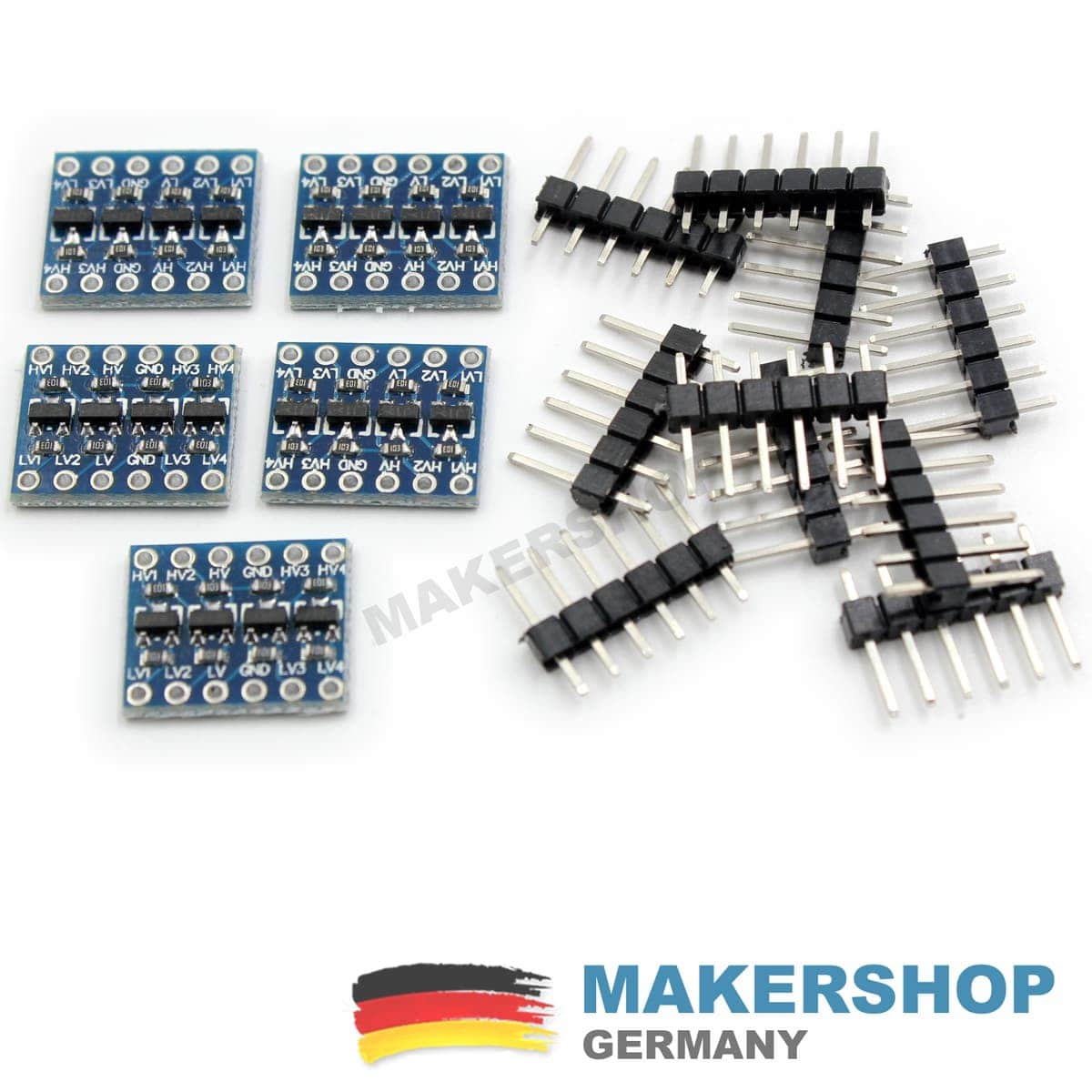

Fuenf 4-Kanal Logic-Level-Shifter Module fuer 3,3-V- und 5-V-Logik — 5 Stueck – 4 Kanal Pegelwandler Level Shifter Konverter I2C 5V-3.3V Arduino Raspberry Pi

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

LVniedrigere Logikspannung, zum Beispiel 3,3 V

HVhoehere Logikspannung, zum Beispiel 5 V

GNDgemeinsame Masse zwischen beiden Systemen

LV1-LV4Signale auf der Niedrigspannungsseite

HV1-HV4zugehoerige Signale auf der Hochspannungsseite

Typische Projekte

Was du damit bauen kannst

I2C-Sensor am Arduino Uno

Ein 3,3-V-Sensor kann ueber SDA und SCL mit einem 5-V-Arduino kommunizieren, waehrend beide Spannungsseiten getrennt versorgt werden.

Raspberry Pi vor 5-V-Signalen schuetzen

GPIOs des Raspberry Pi bleiben auf der LV-Seite, waehrend 5-V-Module auf HV liegen. Das reduziert das Risiko versehentlicher Ueberspannung.

Mehrere Prototypen parallel ausstatten

Durch das 5er-Set kannst du Sensorboard, Display, Funkmodul und Testadapter getrennt verdrahten, statt einen einzigen Wandler staendig umzustecken.

UART- oder Enable-Signale anpassen

Langsame digitale Signale lassen sich zwischen Logikpegeln fuehren; fuer sehr schnelle Busse oder spezielle Treiber muss die Eignung separat geprueft werden.

Schnellstart

I2C-Adresse ueber den Pegelwandler scannen

Der Scanner prueft, ob ein 3,3-V-I2C-Modul ueber den Level-Shifter von einem 5-V-Arduino erreichbar ist. Versorgung, Masse und Kanalpaare muessen vor dem Upload stimmen.

Spannungsseiten festlegenDie niedrigere Logikspannung immer an LV, die hoehere an HV anschliessen.

Masse verbindenBeide Systeme brauchen eine gemeinsame Masse, sonst haben die Signale keinen gemeinsamen Bezug.

SDA und SCL paarweise fuehrenSDA auf einem Kanal, SCL auf einem zweiten Kanal verbinden und die Seiten nicht kreuzen.

Scanner ladenSketch hochladen und Seriellen Monitor mit 115200 Baud oeffnen.

Adresse dokumentierenGefundene I2C-Adresse notieren und danach erst die eigentliche Sensorbibliothek verwenden.

Beispiel und Kontrolle

#include <Wire.h>

void setup() {
  Serial.begin(115200);
  Wire.begin();
  Serial.println("I2C scan start");
}

void loop() {
  for (byte address = 1; address < 127; address++) {
    Wire.beginTransmission(address);
    if (Wire.endTransmission() == 0) {
      Serial.print("Found 0x");
      Serial.println(address, HEX);
    }
  }
  delay(3000);
}

Technische Daten

Die wichtigsten Werte

Modultyp	4-Kanal-Logic-Level-Shifter, bidirektionale MOSFET-Modulfamilie
Menge	5 Pegelwandler-Module
Niedrigspannungsseite	LV und GND fuer die niedrigere Logikspannung, typischerweise 3,3 V
Hochspannungsseite	HV und GND fuer die hoehere Logikspannung, typischerweise 5 V
Kanaele	LV1-HV1 bis LV4-HV4
I2C	typisch geeignet fuer SDA/SCL mit Pull-up-Konzept der Modulklasse
Grenzen	nicht fuer Leistung, Motoren, LED-Streifenversorgung oder beliebig schnelle Signale gedacht
Masse	beide Seiten brauchen eine gemeinsame Bezugserde ueber GND

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu 5 Stueck – 4 Kanal Pegelwandler Level Shifter Konverter I2C 5V-3.3V Arduino Raspberry PiTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu 5 Stueck – 4 Kanal Pegelwandler Level Shifter Konverter I2C 5V-3.3V Arduino Raspberry PiSchritt-für-Schritt-Anleitung und Fehlersuche als PDF Nexperia BSS138 DatasheetMOSFET-Kontext fuer die verbreitete bidirektionale Level-Shifter-Schaltung.NXP AN10441 Level Shifting Techniques in I2C-bus DesignApplikationsschrift zum bidirektionalen I2C-Pegelwandlungsprinzip.Arduino Wire Library ReferenceReferenz fuer den I2C-Scanner im Schnellstart.

Technische Grundlage: Nexperia BSS138 Datasheet · NXP AN10441 Level Shifting Techniques in I2C-bus Design · Arduino Wire Library Reference. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Kann ich damit eine LED-Leiste versorgen?

Nein. Der Pegelwandler uebersetzt Logiksignale, liefert aber keine Lastversorgung fuer LED-Streifen, Motoren oder Relais.

Welche Seite ist 3,3 V?

Die niedrigere Logikspannung kommt an LV, die hoehere an HV. Bei typischen Arduino-Uno-zu-3,3-V-Sensor-Aufbauten liegt der Sensor auf LV.

Muss GND verbunden werden?

Ja. Beide Logiksysteme brauchen eine gemeinsame Masse, damit der Pegelwandler die Signale korrekt beziehen kann.

Funktioniert das fuer jedes schnelle Signal?

Nein. Fuer sehr schnelle Busse, spezielle Protokolle oder starke Treiber muss ein dafuer ausgelegter Pegelwandler gewaehlt werden.
