Adafruit RFM69HCW Transceiver Radio

Das Senden von Daten über große Entfernungen ist wie von Zauberhand, und jetzt können Sie mit dieser Reihe leistungsstarker und benutzerfreundlicher Funkmodule zaubern.

Die meisten WLAN-, Bluetooth-, Zigbee- und anderen drahtlosen Chipsätze verwenden 2,4 GHz, was sich hervorragend für Anwendungen mit hoher Bandbreite eignet. Wenn Sie sich keine Gedanken über das Streamen eines Videos machen, können Sie eine niedrigere, lizenzfreie Frequenz wie 868 MHz verwenden. Sie können dort keine hohen Bandbreiten erreichen, aber Sie können viel weiter Ihre Daten senden. ‘

Diese Modul eignet sich hervorragend für die Verwendung mit Arduinos oder anderen Mikrocontrollern, z. B. wenn Sie einen Sensor Netzwerk aufbauen wollen oder Daten über einen Campus oder eine Stadt übertragen möchten. Der Nachteil ist, dass Sie zwei oder mehr Module mit passenden Frequenzen benötigen, im Gegensatz zur Übertragung per WLAN, wo sie direkt mit dem WLAN-Router kommunizieren können.

Dies ist die 900-MHz-Funkversion, die für das Senden / Empfangen mit 868 MHz oder 915 MHz verwendet werden kann. Die genaue Funkfrequenz wird beim Laden der Software ermittelt, da sie dynamisch eingestellt werden kann.

Mit einer einfachen Drahtantennen können sie eine Reichweite von mindestens 500 Metern zurücklegen, wahrscheinlich bis zu 5 km mit Richtantennen und Einstellungen.

Technische Daten:

• SX1231-basiertes Modul mit SPI-Schnittstelle
• +13 bis +20 dBm bis 100 mW Ausgangsleistung (in der Software wählbare Ausgangsleistung)
• 50 mA (+13 dBm) bis 150 mA (+20 dBm) Stromaufnahme für Übertragungen, ~ 30 mA bei aktivem Radiohören.
• Reichweite von ca. 500 Meter, abhängig von Hindernissen, Frequenz, Antenne und Leistung
• Erstellen Sie Mehrpunktnetzwerke mit individuellen Knotenadressen
• Sicherheit mit AES-128
• Paket-Radio mit einsatzbereiten Arduino-Bibliotheken
• Verwendet das lizenzfreie ISM-Band: “European ISM” bei 868 MHz oder “American ISM” bei 915 MHz
• Verwenden Sie eine einfache Drahtantenne oder einen Spot für uFL- oder SMA-Funkverbindungen

Jedes Radio wird mit einem Header, einem 3,3-V-Spannungsregler und einem Pegelumsetzer geliefert, der 3-5-V-Gleichstrom und Logik verarbeiten kann, sodass Sie es mit 3-V- oder 5-V-Geräten verwenden können. Zum Anbringen des Headers ist etwas Löten erforderlich.

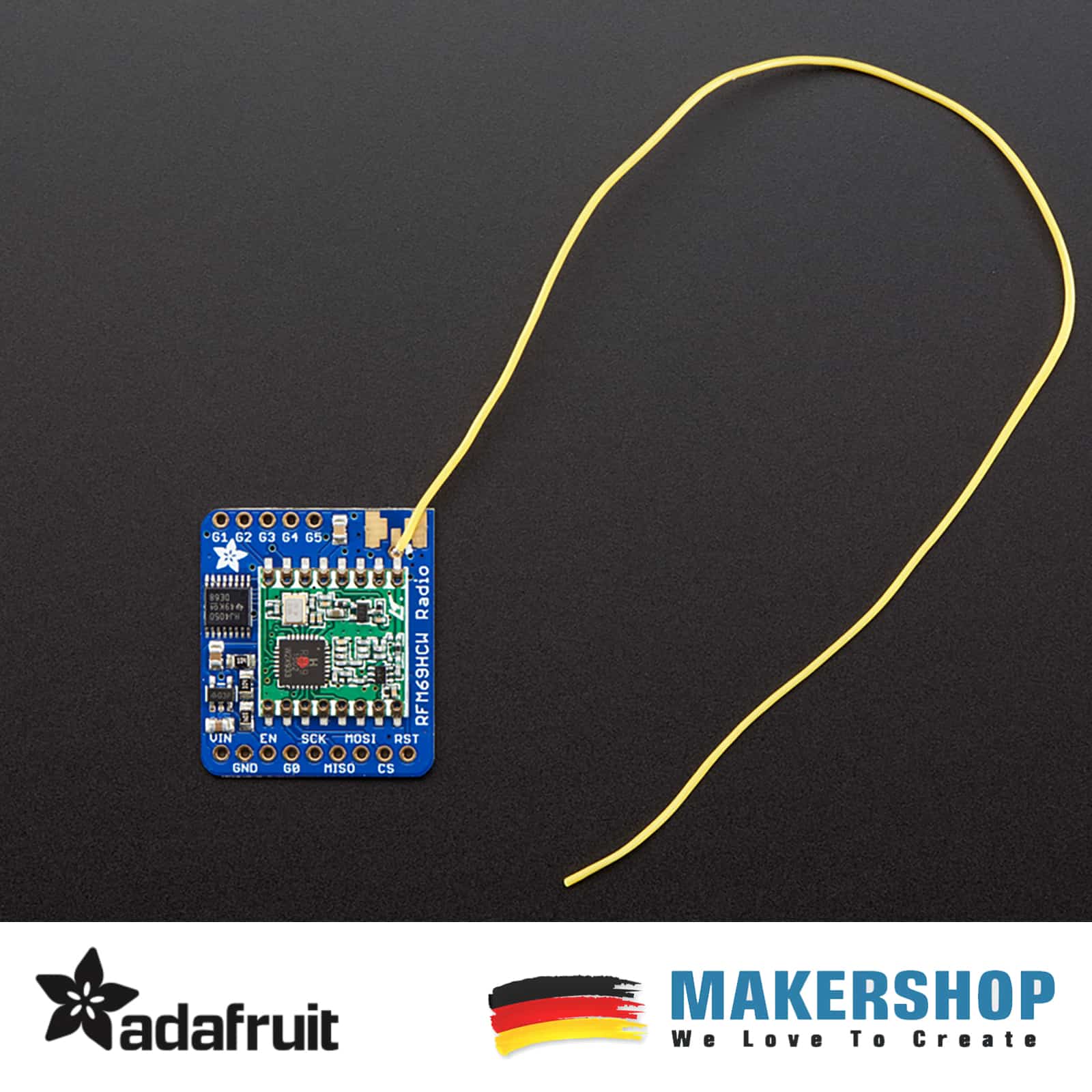

Sie müssen ein kleines Stück Draht schneiden und anlöten (jeder feste oder verdrehter Kern ist in Ordnung), um Ihre Antenne zu erstellen.

Optional können Sie einen uFL- oder SMA-Stecker anschließen und eine externe Antenne anschließen, welche aber nicht im Lieferumfang erhalten ist.
