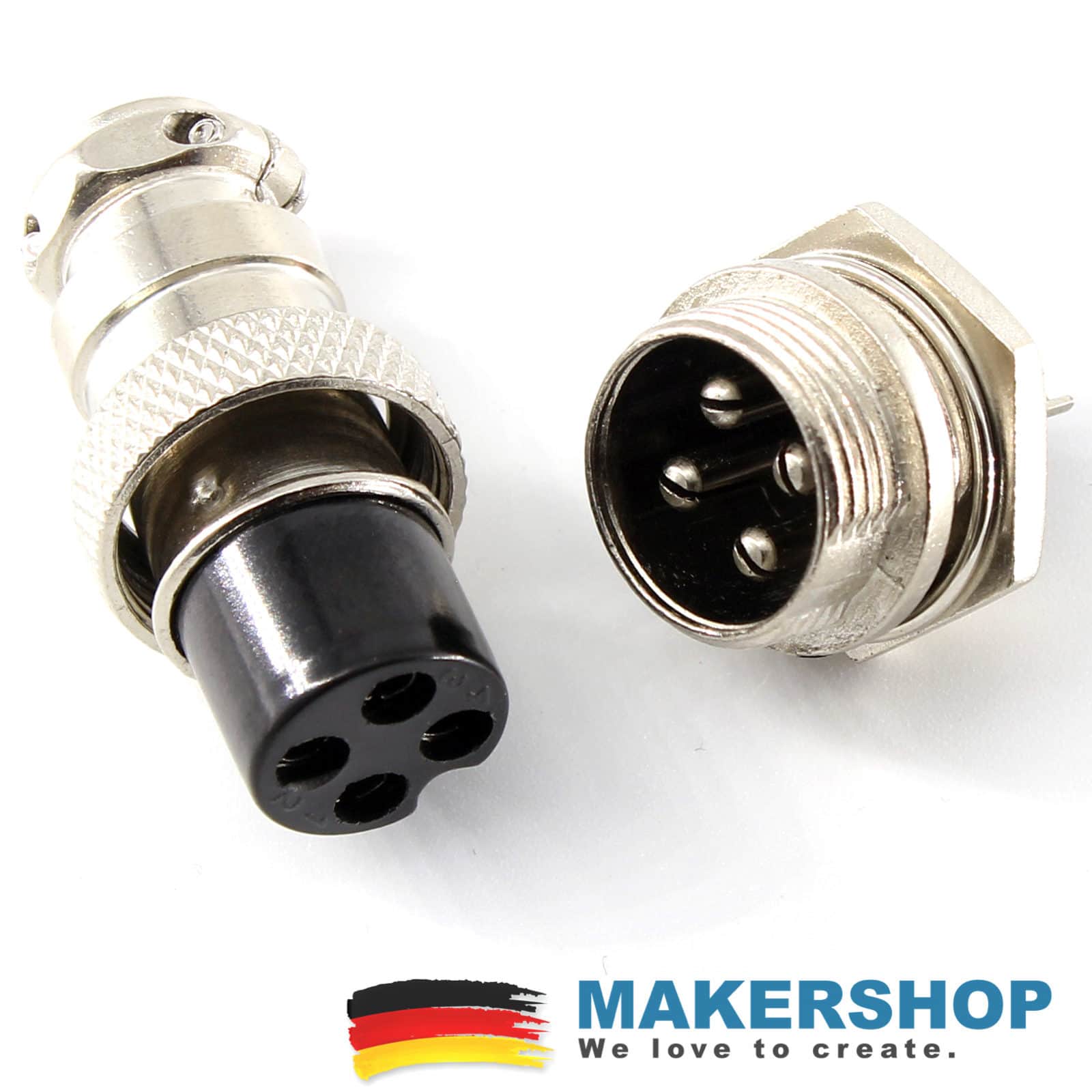

GX16 4-Pin 16mm Stecker Buchse Steckverbinder
Nicht vorrätig
Baue eine trennbare Verbindung fuer Sensor, Panel oder Adapter
Ein GX16-4-Pin-Steckverbinder macht aus losen Adern eine robuste, steckbare Verbindung. Das ist praktisch, wenn eine Sensorleitung aus dem Gehaeuse gefuehrt, ein Bedienpanel abnehmbar bleiben oder ein Laboradapter wiederverwendbar werden soll.
Der erste Erfolg entsteht noch ohne Projektspannung: Du legst einen Kontaktplan fest, verbindest die vier Kontakte und misst Durchgang sowie Kurzschlussfreiheit, bevor das Zielmodul angeschlossen wird.
Anschlüsse, Pins und Funktionen im Überblick
Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.
Was du damit bauen kannst
Sensorleitung steckbar machen
VCC, GND und zwei Signalleitungen koennen ueber einen trennbaren Rundstecker aus einem Gehaeuse herausgefuehrt werden.
Gehaeuse-Panel aufbauen
Eine Buchse sitzt im Panel, der passende Stecker fuehrt die externe Baugruppe zum Projekt.
Wartbare LED- oder Relaisbox
Eine Kleinspannungsbox laesst sich zum Testen abziehen, waehrend Pinplan und Aderfarben dokumentiert bleiben.
Laboradapter konfektionieren
Vier frei belegbare Kontakte werden auf Schraubklemme, Pinleiste oder Breadboard-Adapter gefuehrt.
Vier Kontakte planen, verbinden und messen
Der Steckverbinder ist mechanisch. Entscheidend ist ein dokumentierter Kontaktplan mit Durchgangs- und Kurzschlusspruefung.
Die wichtigsten Werte
| Produkttyp | GX16-Rundsteckverbinder |
|---|---|
| Bauform | 16-mm-GX16-Klasse laut Produkttitel |
| Polzahl | 4 Kontakte |
| Kontaktbelegung | frei belegbar; keine feste Polung oder Signalnorm durch den Verbinder |
| Anschlussart | konkrete Loet- oder Schraubausfuehrung am Produktbild final pruefen |
| Montage | Panel- und Kabelseite mechanisch ausrichten, Zugentlastung einplanen |
| Elektrische Grenzen | Spannung und Strom erst mit belastbarer Ausfuehrungsspezifikation festlegen |
| Empfohlener Fokus | Kleinspannungs-, Sensor- und Signalleitungen im Maker-Aufbau |
Datenblatt, Pinout und Tutorials
Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.
Technische Grundlage: CUI Devices Circular Connector Basics. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.
Vor dem ersten Einsatz wissen
Sind die vier Kontakte fest belegt?
Nein. Du legst die Funktion selbst fest und dokumentierst sie fuer beide Seiten der Verbindung.
Warum ist die Blickrichtung wichtig?
Stecker- und Buchsenseite koennen gespiegelt wirken. Eine klare Zeichnung verhindert, dass Kontakt 1 und 4 vertauscht werden.
Kann ich damit Netzspannung fuehren?
Diese Research-Fassung positioniert den Verbinder fuer Kleinspannungs- und Signalleitungen. Netzspannungsnutzung braucht belegte Nennwerte, Isolation und Fachauslegung.
Wie pruefe ich die fertige Verbindung?
Erst jeden geplanten Kontakt auf Durchgang messen, danach alle Nachbarkontakte auf Kurzschlussfreiheit pruefen.
