Digitaler Sound Schall Sensor Mikrofon
Vorrätig
Klatschen, Alarmtöne und Geräuschereignisse erfassen
Das Elektretmikrofon erfasst Umgebungsschall; der LM393-Komparator setzt den einstellbaren Schwellwert in ein digitales Ausgangssignal um.
Das dreipolige Modul meldet ein Ereignis, aber keinen kalibrierten Schalldruckpegel. Die Empfindlichkeit wird am Potentiometer eingestellt.
Anschlüsse, Pins und Funktionen im Überblick

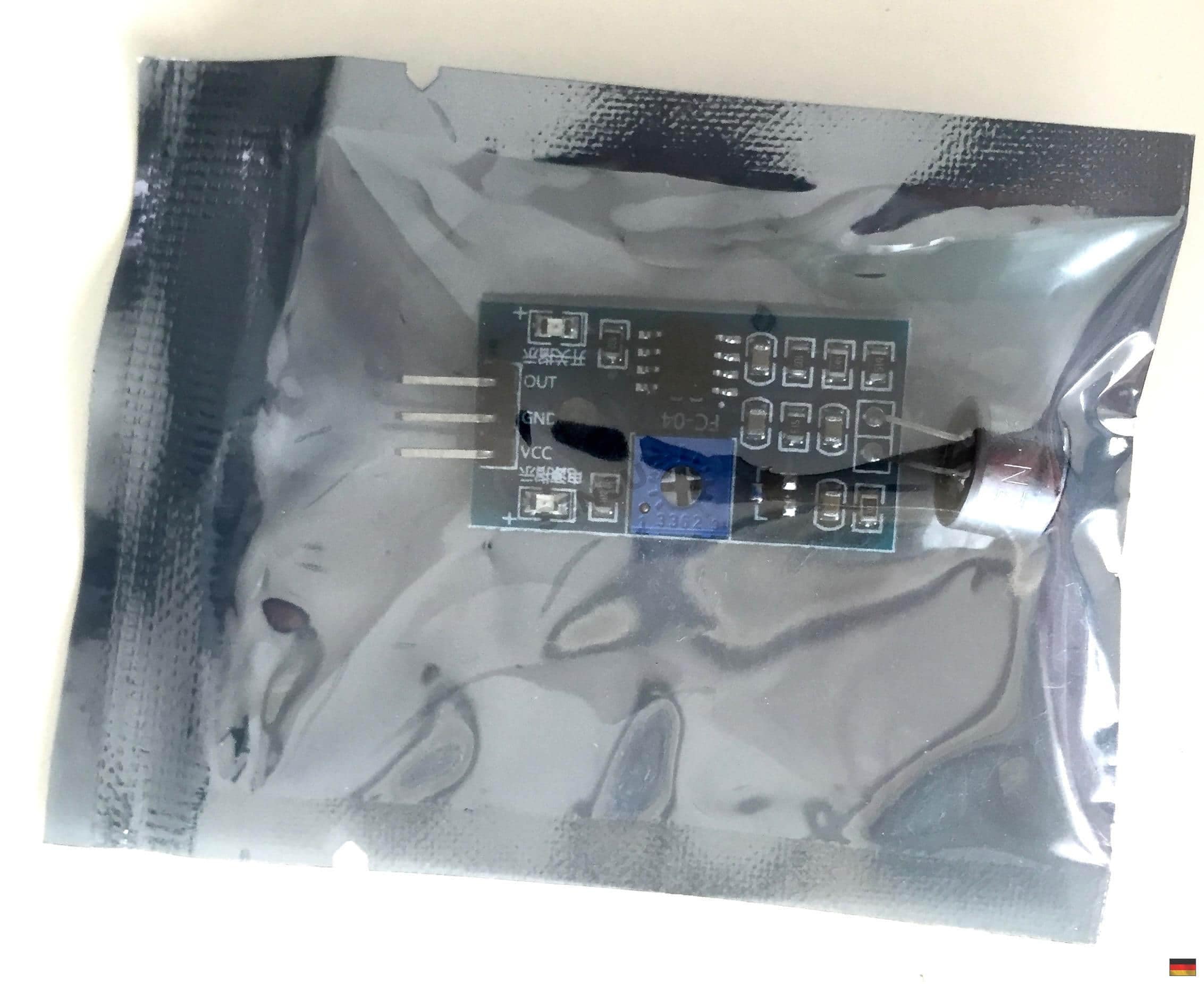

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.
Was du damit bauen kannst
Akustischer Ereignistrigger
Erkennt kurze Geräuschspitzen oberhalb der eingestellten Schwelle und kann damit einen Mikrocontroller-Eingang auslösen.
Klatschschalter-Prototyp
Liefert das digitale Rohereignis; zeitliche Muster, Entprellung und Fehlauslösungen müssen in der Software behandelt werden.
Geräuschalarm im Modellbau
Meldet auffällige Geräusche in ruhiger Umgebung, ohne deren Frequenz oder Schalldruckpegel zu bestimmen.
Komparator-Prinzip lernen
Zeigt anschaulich, wie Mikrofonspannung und ein per Potentiometer gesetzter Referenzwert in ein Digitalsignal umgesetzt werden.
Geräuschereignis digital einlesen
Mit niedriger Empfindlichkeit beginnen und die Schwelle schrittweise einstellen.
Vorbereitung und Umsetzung
| Schritt | Umsetzung |
|---|---|
| VCC | geregelte Versorgung gemäß Platinenkennzeichnung |
| GND | Controller GND |
| OUT | Digitaler GPIO |
const byte SOUND_PIN = 2;
int letzterPegel = -1;
void setup() {
pinMode(SOUND_PIN, INPUT);
Serial.begin(9600);
}
void loop() {
const int pegel = digitalRead(SOUND_PIN);
if (pegel != letzterPegel) {
Serial.print("OUT = ");
Serial.println(pegel == HIGH ? "HIGH" : "LOW");
letzterPegel = pegel;
}
delay(5);
}Die wichtigsten Werte
| Modultyp | digitaler Geräuschschalter |
|---|---|
| Komparator | LM393 |
| Versorgungsanschluss | VCC und GND; zulässige Spannung nach Platinenkennzeichnung |
| Ausgang | digital HIGH/LOW |
| Ausgangslogik | Ruhe- und Ereignispegel beim Einrichten einmal prüfen |
| Schwellwert | über Potentiometer einstellbar |
| Anschlüsse | VCC, GND, OUT |
| Abmessungen laut Shop | ca. 32 × 17 × 11 mm |
| Gewicht laut Shop | 4 g |
Datenblatt, Pinout und Tutorials
Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.
Technische Grundlage: Texas Instruments LM393 Produktinformation · HSHL: Aufbau eines LM393-Sound-Sensormoduls. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.
Vor dem ersten Einsatz wissen
Kann das Modul Lautstärke analog messen?
Nein, diese dreipolige Variante stellt nur ein digitales Schwellwertsignal bereit.
Welche Logik liefert OUT?
Das Modul liefert ein digitales Schwellwertsignal. Ruhe- und Ereignispegel sollten beim Einrichten einmal geprüft und in der Software passend ausgewertet werden.
Wie wird die Empfindlichkeit eingestellt?
Mit dem Potentiometer, während wiederholt ein typisches Testgeräusch erzeugt wird.
Ist das ein kalibriertes Messmikrofon?
Nein, es ist ein einfacher Geräuschschalter für Ereigniserkennung.
