ESP-01 ohne lose UART-Verdrahtung am USB-Port

ESP8266-Firmware übertragen und anschließend seriell testen

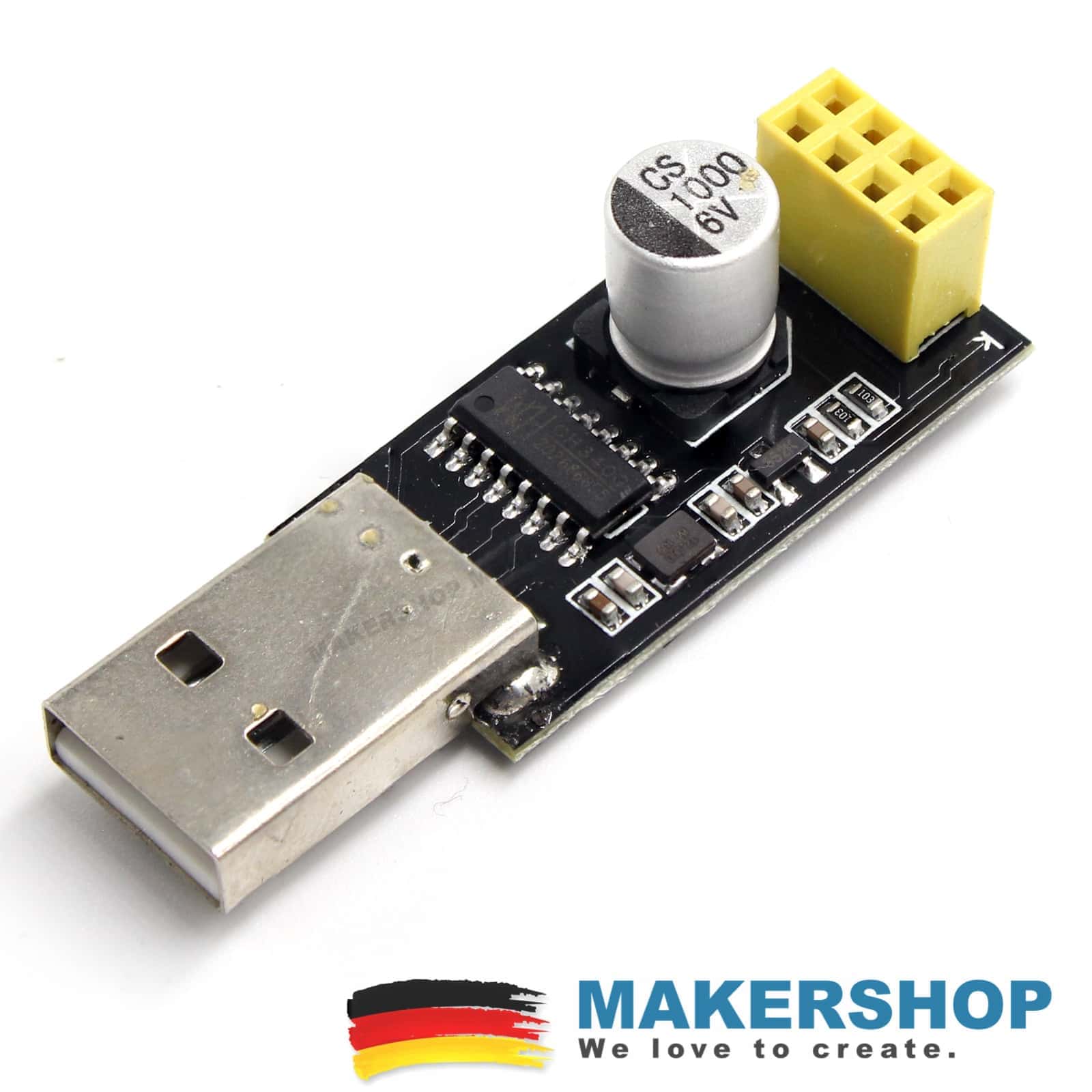

Der abgebildete USB-Adapter nimmt ein ESP-01 direkt im 2×4-Sockel auf und verbindet dessen UART mit dem Computer. Auf der Platine sind ein CH340-USB-UART-Baustein, eine Spannungsreglerstufe und die Orientierung des Sockels sichtbar.

Die konkrete Bootbeschaltung ist aus dem Produktbild nicht vollständig ableitbar. Deshalb wird keine automatische Flash-Umschaltung zugesichert: Vor dem Upload prüfen, wie GPIO0 an der gelieferten Revision in den Downloadmodus gebracht wird.

USB-UART für ESP-01Funktion

2×4 KontakteSockel

Revisionsabhängig prüfenBootmodus

ESP-01 USB-Adapter mit markierter Sockelorientierung und Spannungsreglerstufe — USB ESP8266 ESP01 Seriell Adapter Programmierer ESP 01 UART Arduino

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

USB-AVerbindung zum Computer und Eingang für die Adapterversorgung

2×4-SockelESP-01 nur bei getrenntem USB polrichtig einsetzen

GPIO0Für Download beim Reset LOW; konkrete Adapterlösung prüfen

TXD / RXDUART zwischen CH340 und ESP-01

3,3-V-PfadVor dem Einsetzen eines unbekannten Zielmoduls messen beziehungsweise Revisionsbeschriftung prüfen

Typische Projekte

Was du damit bauen kannst

Firmware übertragen

Ein ESP-01 über dessen UART-Bootloader aus Arduino IDE oder esptool programmieren, nachdem der Downloadmodus sicher gesetzt wurde.

Serielle Bootausgabe lesen

Startmeldungen und Diagnoseausgaben des ESP8266 direkt am Computer beobachten.

Testsketch prüfen

Nach dem Upload einen einfachen Sketch starten, der regelmäßig eine Meldung über die serielle Schnittstelle ausgibt.

Mehrere Module testen

ESP-01-Module nacheinander im selben Sockel prüfen, ohne jedes Mal eine lose UART-Verdrahtung aufzubauen.

Schnellstart

ESP-01 flashen und den Upload direkt prüfen

Der Testsketch gibt nach erfolgreichem Upload jede Sekunde Laufzeit und eine Statusmeldung aus. Wie GPIO0 auf LOW gelegt wird, hängt von der gelieferten Adapterrevision ab.

Treiber und BoardpaketAktuellen CH340-Treiber bei Bedarf installieren und in der Arduino IDE ein passendes ESP8266-Boardprofil einrichten.

Modul einsetzenUSB abziehen, Sockelorientierung prüfen und das ESP-01 ohne Kraft vollständig einsetzen.

Downloadmodus setzenGPIO0 entsprechend der gelieferten Adapterrevision beim Reset auf LOW bringen; keine automatische Umschaltung voraussetzen.

Sketch übertragenCH340-Port auswählen, das Beispiel kompilieren und hochladen.

Normal startenUSB trennen, GPIO0 aus dem Downloadzustand lösen und das Modul erneut verbinden beziehungsweise zurücksetzen.

Ausgabe kontrollierenSeriellen Monitor mit 115200 Baud öffnen; die Startmeldung und der sekündliche Laufzeitwert bestätigen den funktionierenden Upload.

Beispiel und Kontrolle

void setup() {
  Serial.begin(115200);
  delay(250);
  Serial.println("ESP-01 gestartet");
}

void loop() {
  Serial.print("Laufzeit: ");
  Serial.print(millis());
  Serial.println(" ms");
  delay(1000);
}

Technische Daten

Die wichtigsten Werte

Funktion	USB-UART-Adapter und Sockelträger für ESP-01
USB-UART-Familie	CH340 gemäß sichtbarer Bestückung; exakte Untervariante auf der gelieferten Platine prüfen
USB-Anschluss	USB-A-Stecker gemäß Produktbild
Modulsockel	2×4 Kontakte für ESP-01 in der markierten Orientierung
Zielmodul	ESP-01 beziehungsweise mechanisch und elektrisch kompatible 8-Pin-Module
Programmierschnittstelle	UART0 des ESP8266
Spannungsversorgung	USB-Eingang mit sichtbarer Reglerstufe; Ausgangsspannung vor Verwendung mit abweichender Revision kontrollieren
Downloadmodus	GPIO0 muss beim Reset LOW sein; Umsetzung am Adapterlayout vor dem Upload prüfen
Normaler Start	GPIO0 beim Reset nicht LOW; anschließend ESP-01 neu starten
Automatische Bootsteuerung	Nicht zugesichert

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu USB ESP8266 ESP01 Seriell Adapter Programmierer ESP 01 UART ArduinoTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu USB ESP8266 ESP01 Seriell Adapter Programmierer ESP 01 UART ArduinoSchritt-für-Schritt-Anleitung und Fehlersuche als PDF WCH: CH340 USB-UART-SerieOffizielle technische Dokumentation Espressif: ESP8266 Boot Mode SelectionOffizielle technische Dokumentation Espressif: ESP8266 Hardware Design GuidelinesOffizielle technische Dokumentation

Technische Grundlage: WCH: CH340 USB-UART-Serie · Espressif: ESP8266 Boot Mode Selection · Espressif: ESP8266 Hardware Design Guidelines. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Warum schlägt der Upload mit Timeout fehl?

Meist befindet sich der ESP8266 nicht im Downloadmodus, der falsche Port ist gewählt oder das Modul wurde nach dem Setzen von GPIO0 nicht zurückgesetzt.

Schaltet der Adapter automatisch in den Flashmodus?

Das wird nicht zugesichert. Die Umsetzung von GPIO0 und Reset muss an der gelieferten Adapterrevision geprüft werden.

Ist ein ESP-01 enthalten?

Nein. Geliefert wird der USB-Adapter; das ESP-01-Modul wird separat benötigt.

Welcher Treiber wird benötigt?

Die sichtbare Bestückung gehört zur CH340-Familie. Aktuelle Treiber stellt WCH bereit; die exakte Chipuntervariante auf der gelieferten Platine prüfen.

Wie erkenne ich einen erfolgreichen Upload?

Nach dem normalen Neustart gibt der enthaltene Testsketch im seriellen Monitor eine Startmeldung und jede Sekunde die Laufzeit aus.
