Stabiles kabelgebundenes Netzwerk für Mikrocontroller

Ethernet über SPI mit Hardware-TCP/IP-Stack

Das Modul verbindet einen Mikrocontroller über SPI mit einem WIZnet W5500 und einer RJ45-Ethernet-Buchse. Der Chip verarbeitet zentrale IPv4-Protokolle in Hardware.

Bis zu acht Hardware-Sockets und 32 KB interner Paketpuffer entlasten den Controller. Pinbelegung und Spannungsversorgung müssen anhand der konkret gelieferten Modulbeschriftung geprüft werden.

10/100Base-TXEthernet

bis zu 8Sockets

SPIHost

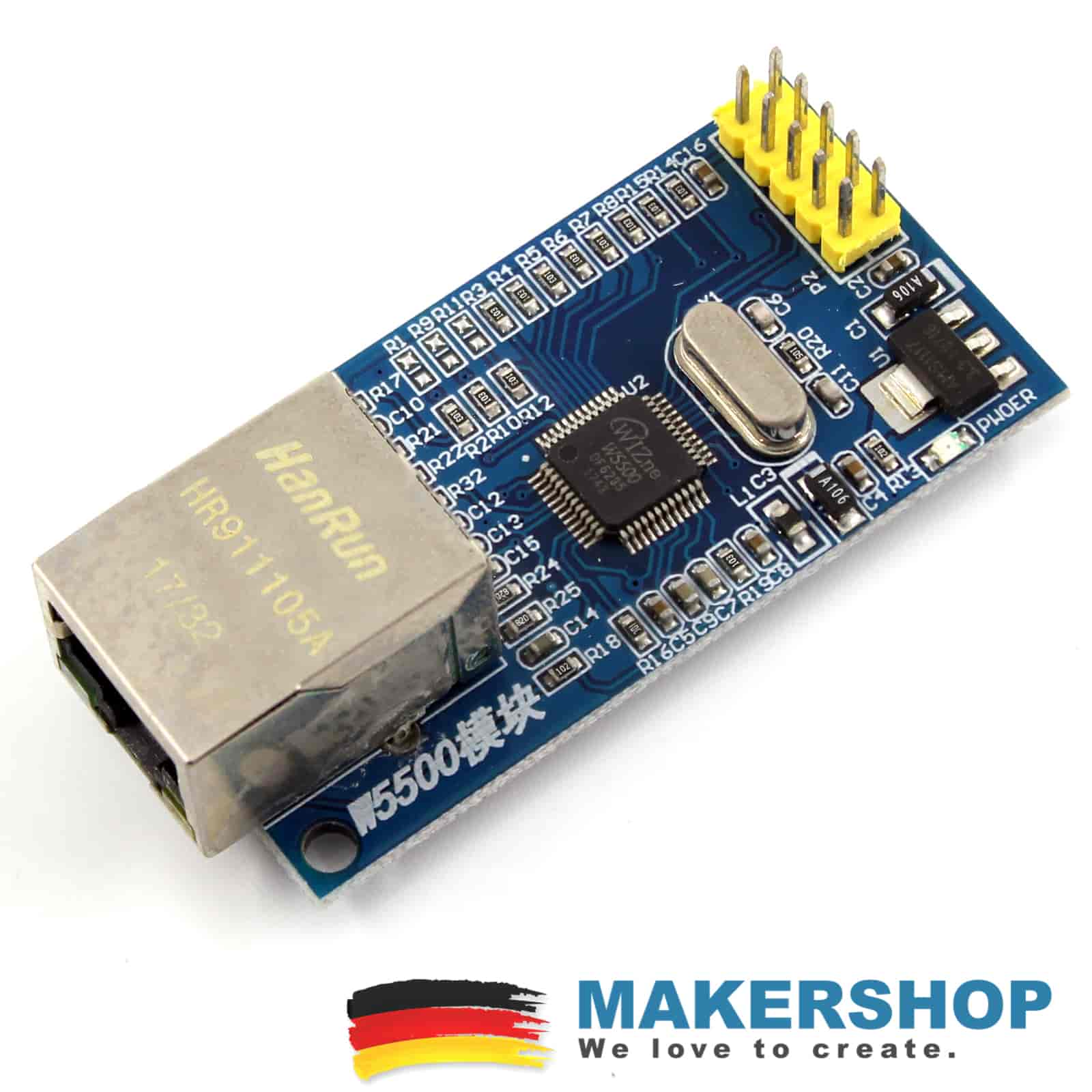

W5500 Ethernet-Modul mit RJ45-Buchse und SPI-Anschlussleiste — Wiznet W5500 Ethernet Shield SPI Adapter TCP UDP RJ45 Arduino ESP8266 Modul

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

VCCVersorgung gemäß Beschriftung des konkreten Moduls

GNDGemeinsame Masse

SCLKSPI-Takt

MOSISPI-Daten vom Controller zum W5500

MISOSPI-Daten vom W5500 zum Controller

CS/SCSChip-Select

RSTHardware-Reset, falls herausgeführt

INTInterrupt-Ausgang, falls herausgeführt

RJ45Verbindung zum Ethernet-Netzwerk

Typische Projekte

Was du damit bauen kannst

Lokaler Webserver

Messwerte oder Schaltfunktionen im lokalen Netzwerk über eine kleine HTTP-Seite bereitstellen.

TCP- und UDP-Daten

Sensordaten zuverlässig an einen Rechner, Logger oder eigenen Netzwerkdienst übertragen.

Kabelgebundenes MQTT

Ein stationäres Mikrocontrollergerät ohne WLAN mit einem MQTT-Broker verbinden.

Robuste Steuerung

Maschinen- oder Gebäudeprojekte über eine feste RJ45-Verbindung statt Funk ansprechen.

Schnellstart

W5500 mit fester Testverbindung starten

Die aufgedruckte Versorgungsspannung und Pinreihenfolge des gelieferten Boards vor dem Verdrahten prüfen.

Schritt 1Modulrevision, Pinbelegung und Versorgung anhand des Aufdrucks prüfen.

Schritt 2SPI-Leitungen kurz und sauber verbinden.

Schritt 3Passenden CS-Pin in der Ethernet-Bibliothek einstellen.

Schritt 4Zunächst per DHCP eine Adresse anfordern.

Schritt 5IP-Adresse und Link-Status seriell ausgeben.

Schritt 6Danach einen einfachen TCP- oder HTTP-Test ausführen.

Beispiel und Kontrolle

#include <SPI.h>
#include <Ethernet.h>

byte mac[] = {0x02, 0x4D, 0x53, 0x00, 0x00, 0x01};

void setup() {
  Serial.begin(115200);
  Ethernet.init(10);
  if (Ethernet.begin(mac) == 0) {
    Serial.println("DHCP fehlgeschlagen");
    return;
  }
  Serial.println(Ethernet.localIP());
}

void loop() {}

Technische Daten

Die wichtigsten Werte

Ethernet-Controller	WIZnet W5500
Netzwerk	10Base-T / 100Base-TX
Host-Schnittstelle	SPI Mode 0 oder 3
SPI-Takt des Chips	bis 80 MHz
Hardware-Sockets	8 unabhängig nutzbar
Interner Puffer	32 KB für TX/RX
Protokolle im Chip	TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE
Netzwerkanschluss	RJ45 auf dem Modul
Zusatzfunktionen	Wake-on-LAN und Power-Down im W5500
IP-Fragmentierung	vom W5500 nicht unterstützt

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu Wiznet W5500 Ethernet Shield SPI Adapter TCP UDP RJ45 Arduino ESP8266 ModulTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu Wiznet W5500 Ethernet Shield SPI Adapter TCP UDP RJ45 Arduino ESP8266 ModulSchritt-für-Schritt-Anleitung und Fehlersuche als PDF WIZnet W5500 ProduktseiteOffizielle technische Dokumentation WIZnet W5500 DatenblattOffizielle technische Dokumentation

Technische Grundlage: WIZnet W5500 Produktseite · WIZnet W5500 Datenblatt. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Unterstützt der W5500 WLAN?

Nein, er stellt kabelgebundenes Ethernet über RJ45 bereit.

Welche Protokolle verarbeitet der Chip?

Unter anderem TCP, UDP, IPv4, ICMP, ARP, IGMP und PPPoE.

Wie viele Verbindungen sind gleichzeitig möglich?

Der W5500 stellt bis zu acht unabhängige Hardware-Sockets bereit.

Funktioniert das Modul mit 5-V-Controllern?

Der Chip besitzt 5-V-tolerante I/Os, die konkrete Modulbeschaltung und Versorgung müssen dennoch vor Anschluss geprüft werden.
