Kleine ATtiny85-Plattform für bestehende Wearable-Projekte

GEMMA v2 für kompakte, einfache Elektronik

GEMMA v2 ist ein rundes, näh- und lötfreundliches ATtiny85-Board für kleine Wearables, LEDs und einfache Sensoraufgaben.

Die bit-bang-basierte USB-Technik gilt inzwischen als veraltet und kann an modernen Computern unzuverlässig sein. Adafruit empfiehlt für neue Projekte GEMMA M0; diese v2 eignet sich vor allem zur Pflege bestehender Aufbauten.

ATtiny85Controller

8 MHzTakt

8 KB bruttoFlash

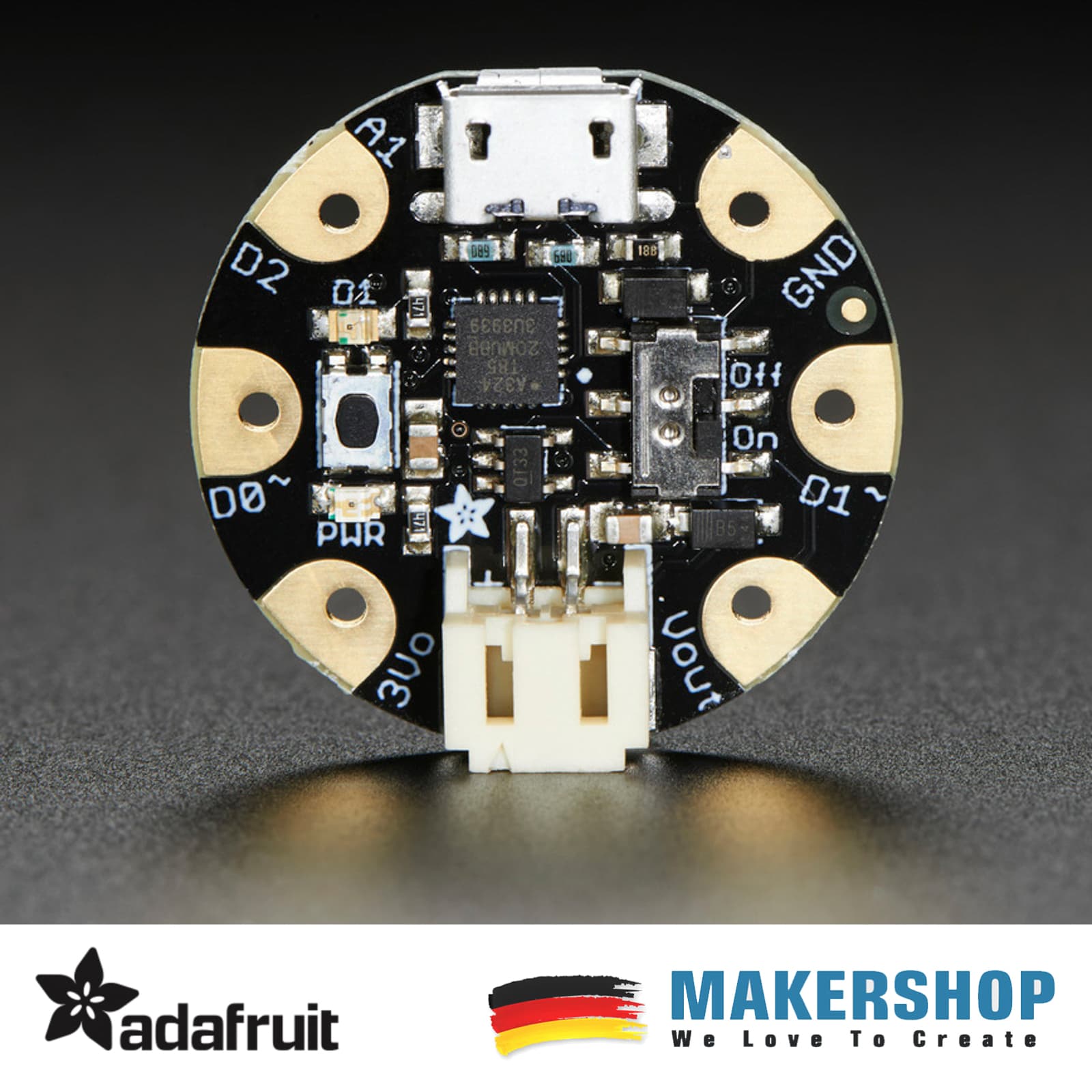

Adafruit GEMMA v2 Wearable-Board mit ATtiny85 und großen Lötpads — Adafruit GEMMA v2 – Kompakte Wearable-Platform mit ATtiny85 Arduino 1222

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

USB

Strom und Bootloader-Programmierung; Kompatibilität eingeschränkt

JST-PH

Externe Batterie gemäß Boardvorgaben

D0/D1/D2

Große I/O-Pads für Sensoren, LEDs und Taster

3Vo

Regulierte 3,3-V-Versorgung

GND

Gemeinsame Masse

Reset

Start des Bootloaders

Typische Projekte

Was du damit bauen kannst

Legacy-Projekt pflegen

Vorhandene GEMMA-v2-Wearables mit derselben ATtiny85-Plattform reparieren oder neu programmieren.

Kleine NeoPixel-Effekte

Wenige adressierbare LEDs für Kleidung, Schmuck oder kompakte Leuchtobjekte steuern.

Einfache Ein- und Ausgänge

Taster, LEDs oder einfache Sensoren an den drei praktisch verfügbaren großen Pads auswerten.

Batteriebetrieb

Sehr kleine Licht- und Sensoreffekte über eine geeignete Batterie unabhängig vom USB-Anschluss betreiben.

Schnellstart

GEMMA v2 an einem kompatiblen USB-System testen

Für neue Projekte die modernere GEMMA M0 erwägen; bei v2 gegebenenfalls USB-2.0-Hub verwenden.

Schritt 1GEMMA-v2-Boardpaket in einer kompatiblen Arduino-IDE einrichten.

Schritt 2Board und Programmer gemäß Adafruit-Anleitung wählen.

Schritt 3Reset drücken und den kurzen Bootloader-Zeitraum nutzen.

Schritt 4Den Blink-Sketch übertragen und die externe LED prüfen.

Schritt 5Bei Erkennungsproblemen USB-2.0-Port oder Hub testen.

Schritt 6Erst danach weitere Schaltungsteile anschließen.

Beispiel

const byte LED_PIN = 1;

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(250);
  digitalWrite(LED_PIN, LOW);
  delay(750);
}

Technische Daten

Die wichtigsten Werte

Mikrocontroller	ATtiny85
Takt	8 MHz interner Oszillator
Flash	8 KB, davon etwa 5,25 KB nutzbar
SRAM	512 Byte
EEPROM	512 Byte
I/O-Pins	5 am ATtiny85, 3 frei bei USB-Nutzung
USB	Micro-USB mit Software-/Bit-bang-Bootloader
Regler	3,3 V, bis 150 mA laut Adafruit
Durchmesser	ca. 28 mm
Dicke	ca. 7 mm
Debugging	kein serieller USB-Port/Monitor

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu Adafruit GEMMA v2 – Kompakte Wearable-Platform mit ATtiny85 Arduino 1222Technische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu Adafruit GEMMA v2 – Kompakte Wearable-Platform mit ATtiny85 Arduino 1222Schritt-für-Schritt-Anleitung und Fehlersuche als PDF Adafruit GEMMA v2 1222Offizielle technische Dokumentation Adafruit Introducing GEMMA GuideOffizielle technische Dokumentation Microchip ATtiny85 ProduktseiteOffizielle technische Dokumentation

Technische Grundlage: Adafruit GEMMA v2 1222 · Adafruit Introducing GEMMA Guide · Microchip ATtiny85 Produktseite. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Ist GEMMA v2 für neue Projekte empfohlen?

Nein. Adafruit empfiehlt die modernere GEMMA M0; v2 ist vor allem für bestehende ATtiny85-Projekte sinnvoll.

Warum wird das Board nicht per USB erkannt?

Der alte Software-USB-Bootloader ist mit manchen modernen Hosts inkompatibel; ein USB-2.0-Hub kann helfen.

Gibt es einen seriellen Monitor?

Nein, GEMMA v2 stellt keine normale serielle USB-Verbindung bereit.

Wie viele Pins bleiben praktisch frei?

Bei Nutzung des USB-Bootloaders sind typischerweise drei große I/O-Pads für die Anwendung verfügbar.
