Vier lautlose SSR-Kanaele fuer geeignete AC-Lasten

Schalte vier AC-Verbraucher logisch getrennt und ohne Relaisklicken

Manche Projekte brauchen mehrere leise Schaltausgaenge: eine Signallampe, eine kleine Heizung, eine Testlast oder ein Laboraufbau, bei dem mechanisches Relaisklicken stoert. Das 4-Kanal-SSR-Modul nimmt vier 5-V-Steuersignale auf und schaltet passende AC-Lasten ueber Solid-State-Relais der G3MB-202P-Klasse.

Der erste Erfolg bleibt bewusst niederspannungsnah: Arduino-Code laesst die Eingang-LEDs nacheinander blinken. Erst wenn Logik, Kanalzuordnung und aktive Pegel klar sind, wird eine geeignete AC-Last im beruehrungssicheren, fachgerechten Aufbau betrachtet.

4Kanaele

5-V-DC-Logik je EingangSteuerseite

AC-Lasten der G3MB-202P-Modulklasse, konservativ auslegenLastseite

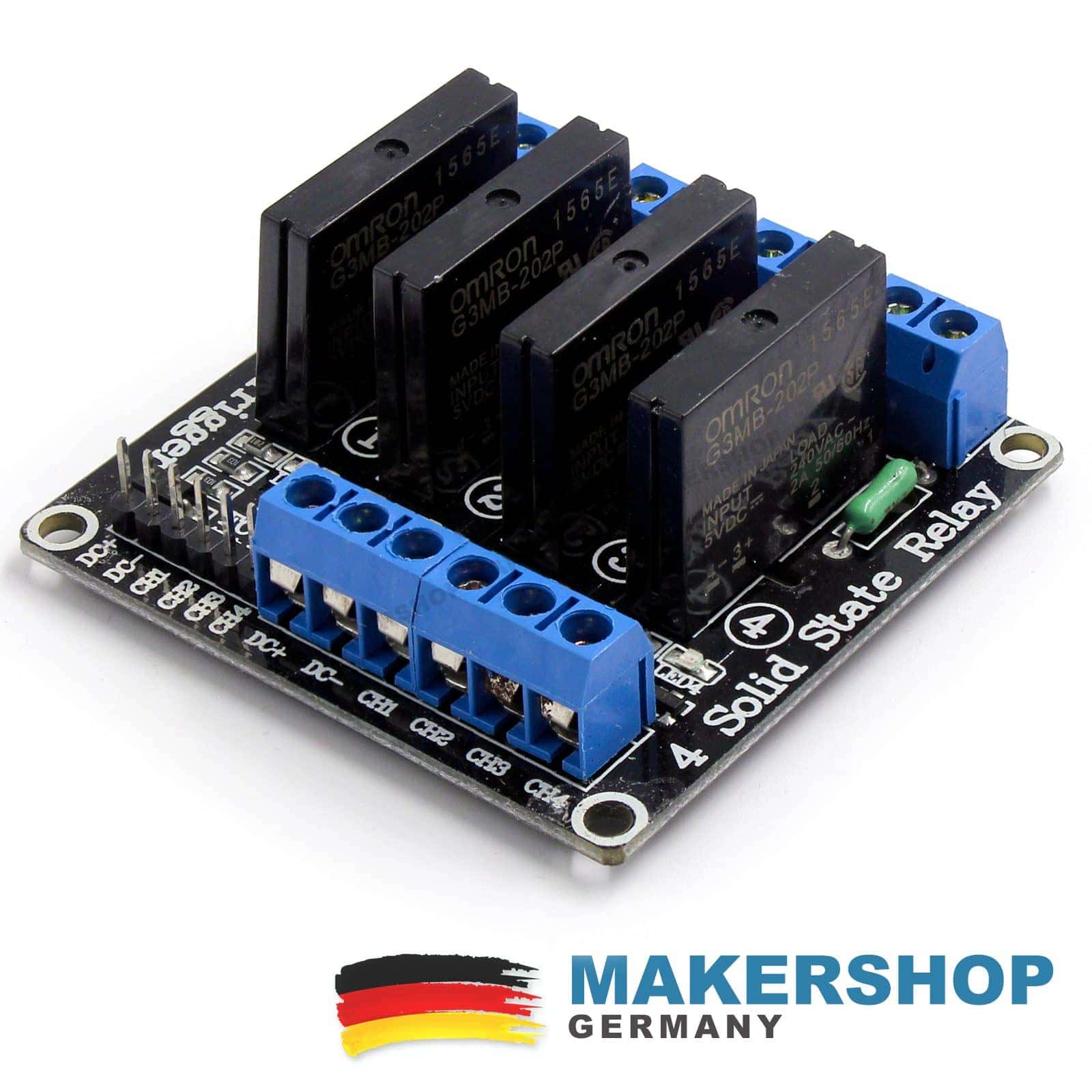

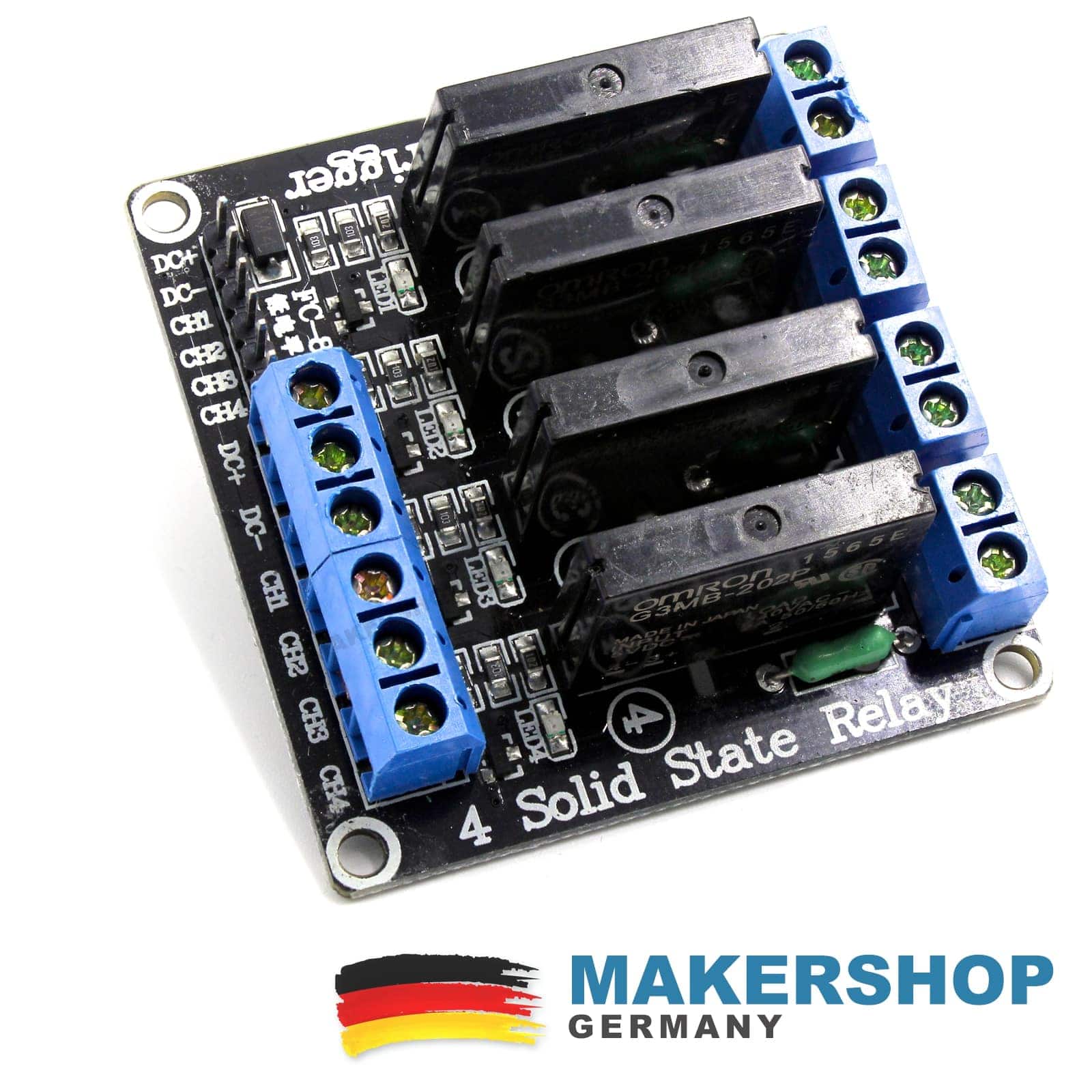

4-Kanal Solid-State-Relaismodul mit G3MB-202P SSR fuer Arduino-Steuersignale — 4 Kanal Solid State Relais SSR G3MB-202P 5V DC 2A Modul Arduino Raspberry Pi

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

VCC

5-V-Versorgung der Steuerseite

GND

Masse der Steuerseite mit dem Mikrocontroller verbinden

IN1-IN4

digitale Steuereingaenge fuer die vier SSR-Kanaele

Load 1-4

je Kanal in Reihe zur geeigneten AC-Last; Netzseite nur fachgerecht und beruehrungssicher

Typische Projekte

Was du damit bauen kannst

Vier Signallampen im Teststand

Geeignete kleine AC-Signallasten koennen kanalweise geschaltet werden, waehrend der Mikrocontroller nur die 5-V-Eingaenge des Moduls bedient.

Heiz- oder Laborlast zeitlich takten

Bei langsam reagierenden ohmschen AC-Lasten kann ein SSR leise schalten; reale Last, Temperatur, Absicherung und Kuehlung muessen dabei konservativ geplant werden.

Kanalreihenfolge vorab pruefen

Mit dem Arduino-Test lassen sich IN1 bis IN4 und die Status-LEDs eindeutig zuordnen, bevor die Lastseite ueberhaupt in Betrieb geht.

Gerauescharme Schaltbox entwickeln

Wo mechanische Relais unerwuenscht sind, kann ein SSR-Modul passende AC-Lasten lautlos schalten; Leckstrom und Restspannung bleiben Teil der Auslegung.

Schnellstart

Vier SSR-Eingaenge mit Arduino zuordnen

Der Sketch testet nur die Niederspannungs-Steuerseite. Die AC-Lastseite bleibt fuer diesen ersten Test frei und wird erst in einem geeigneten, qualifizierten Aufbau genutzt.

Nur Steuerseite aufbauenVCC, GND und IN1 bis IN4 mit dem Arduino verbinden; die Lastklemmen bleiben fuer den ersten Test frei.

Sketch ladenCode hochladen und beobachten, welche Kanal-LEDs nacheinander reagieren.

Aktiven Pegel pruefenFalls die LED-Logik invertiert wirkt, aktive HIGH-/LOW-Logik der Modulrevision dokumentieren.

Lastseite planenErst danach geeignete AC-Last, Sicherung, Gehaeuse, Abstaende, Temperatur und Leckstrom bewerten.

DC-Lasten vermeidenTriac-SSR dieser Klasse schalten DC-Lasten typischerweise nicht sauber ab und sind dafuer nicht die richtige Wahl.

Beispiel

const byte relayPins[] = {2, 3, 4, 5};

void setup() {
  for (byte i = 0; i < 4; i++) {
    pinMode(relayPins[i], OUTPUT);
    digitalWrite(relayPins[i], LOW);
  }
}

void loop() {
  for (byte i = 0; i < 4; i++) {
    digitalWrite(relayPins[i], HIGH);
    delay(500);
    digitalWrite(relayPins[i], LOW);
    delay(250);
  }
}

Technische Daten

Die wichtigsten Werte

Modultyp	4-Kanal-Solid-State-Relaismodul
SSR-Klasse	G3MB-202P-kompatible Modulklasse laut Produktname
Steuerspannung	5 V DC fuer die Eingangsseite
Eingaenge	IN1 bis IN4, aktive Pegellogik an der gelieferten Revision pruefen
Lastart	fuer geeignete AC-Lasten; triacbasierte SSR sind nicht fuer DC-Lastabschaltung geeignet
Nennstrom	2-A-Modulklasse nicht als Dauerlastversprechen auslegen; Temperatur und Kuehlung pruefen
Leckstrom	SSR koennen im Aus-Zustand geringen Leckstrom fuehren; empfindliche Lasten koennen reagieren
Sicherheit	Lastseite nur im beruehrungssicheren, abgesicherten und qualifizierten Netzspannungsaufbau verwenden

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu 4 Kanal Solid State Relais SSR G3MB-202P 5V DC 2A Modul Arduino Raspberry PiTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu 4 Kanal Solid State Relais SSR G3MB-202P 5V DC 2A Modul Arduino Raspberry PiSchritt-für-Schritt-Anleitung und Fehlersuche als PDF Omron G3MB Solid State Relay DatasheetHerstellerkontext fuer G3MB-SSR, Lastart, Leckstrom und Schaltverhalten.Arduino DigitalWrite ReferenceReferenz fuer den Niederspannungs-Test der Steuereingaenge.

Technische Grundlage: Omron G3MB Solid State Relay Datasheet · Arduino DigitalWrite Reference. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Kann ich damit DC-Lasten schalten?

Fuer DC-Lasten ist diese triacbasierte SSR-Klasse typischerweise ungeeignet, weil sie nicht wie ein mechanisches Relais bei Gleichstrom sicher trennt.

Warum leuchtet eine kleine Last trotz Aus-Zustand schwach?

SSR koennen Leckstrom fuehren. Sehr kleine LED- oder Elektroniklasten koennen dadurch reagieren, obwohl der Kanal logisch ausgeschaltet ist.

Darf ich Netzspannung auf dem Steckbrett testen?

Nein. Netzspannungs-Lasten gehoeren in einen beruehrungssicheren, abgesicherten Aufbau und muessen fachgerecht installiert werden.

Ist 2 A immer nutzbar?

Nein. Der praktische Dauerstrom haengt von Lastart, Umgebung, Leiterbahnen, Kuehlung und Temperatur ab und sollte konservativ ausgelegt werden.
