    StartseiteShopPlattformenWemos D1 Mini Display 1.4 Shield V1.0.0 für Lolin
    wemos

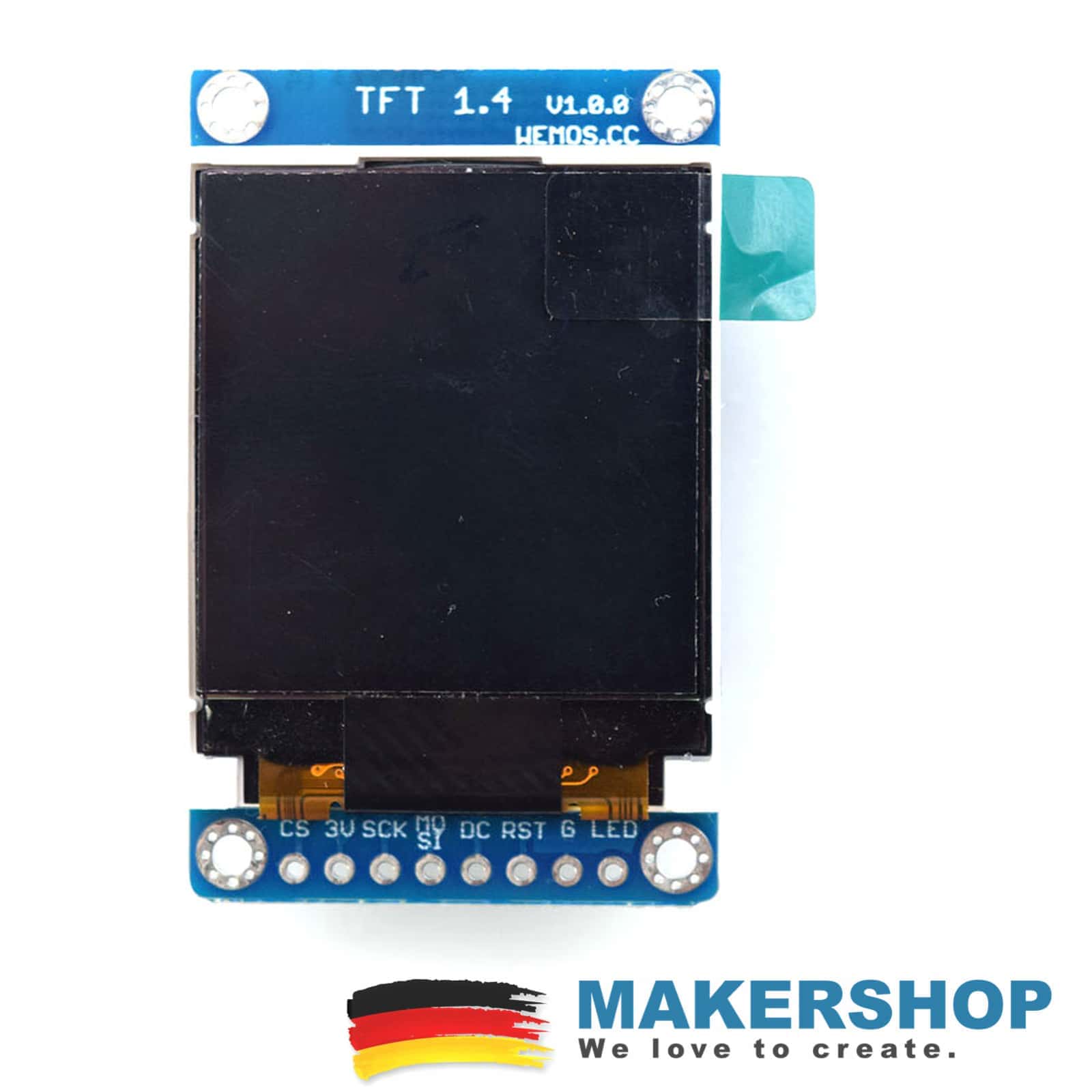

    Display 1.4 Shield V1.0.0 für Lolin

    9,65 €

    Inkl. MwSt.
    zzgl. Versand
    Bewertet mit 4.67 von 5, basierend auf 3 Kundenbewertungen
    (3 Kundenbewertungen)

    Nicht vorrätig

    Auf die Projektliste
    Artikelnummer: 74806 Kategorien: LCD/TFT, Wemos D1 Mini
    Share
    Facebook Twitter Email Pinterest linkedin
    schließen
    • Beschreibung
    • Zusätzliche Informationen
    • Dokumente
    Beschreibung

    Mit dem original TFT Shield von Wemos/Lolin läßt sich der Wemos D1 Mini oder komp. Boards um eine tolle TFT Anzeige aufrüsten.

    Technische Daten:

    • 1.44” Zoll LCD TFT Anzeige
    • 128×128 Auflösung, 18-bit (262,144) Farben
    • Chipsatz Treiber IC: ST7735S
    • kompatibel mit allen WEMOS D1 Mini’s

    Pin Belegung:

    D1 miniShield
    RST*(D0/D3/D4))TFT_RST
    D3*(D0/D4/D8)TFT_DC
    D4*(D0/D3/D8)TFT_CS
    D7MOSI
    D5SCK
    NC*(D0/D3/D4/D8)TFT_LED



    Zusätzliche Informationen
    Gewicht16,00 g
    Größe6 × 5 × 2,1 cm
    Brand

    Wemos

    Dokumente

    Dokumente

    3 Bewertungen für Display 1.4 Shield V1.0.0 für Lolin

    1. Bewertet mit 4 von 5

      Andreas Bruchhardt – 31. Juli 2018

      Ansicht ein schönes Display. besonders praktisch finde ich die Möglichkeit direkt den Wemos Mini anschließen zu können.
      Leider liegt keinerlei Beschreibung bei, welche Pads man hier noch zulöten muss, damit dieses Display funktioniert. Auch ein Codebeispiel wäre toll – auf der Wemos.cc Seite wird zwar ein Codebeispiel veröffentlicht, welches aber leider nicht funktioniert. Kann man mir hier helfen?

    2. Bewertet mit 5 von 5

      Theo (Verifizierter Besitzer) – 14. Mai 2020

      Nice little display. Works very well with Arduino.

      An example can be obtained from
      https://github.com/wemos/D1_mini_Examples/tree/master/examples/04.Shields/TFT_1.4_Shield
      The simple.ino example works well and is easy to understand.
      The libraries that are needed can be installed from within the Arduino IDE.
      Note. You should solder female or (even better) combined male/female connectors to the WeMos/Lolin mini. On which side you need to solder the connectors depends on the specific WeMos/Lolin module you have. Just compare the labels near the pins of both the WeMos and the shield and you know what to do 😉

    3. Bewertet mit 5 von 5

      Owen K. (Verifizierter Besitzer) – 3. Juni 2021

      Sehr gute Qualität.
