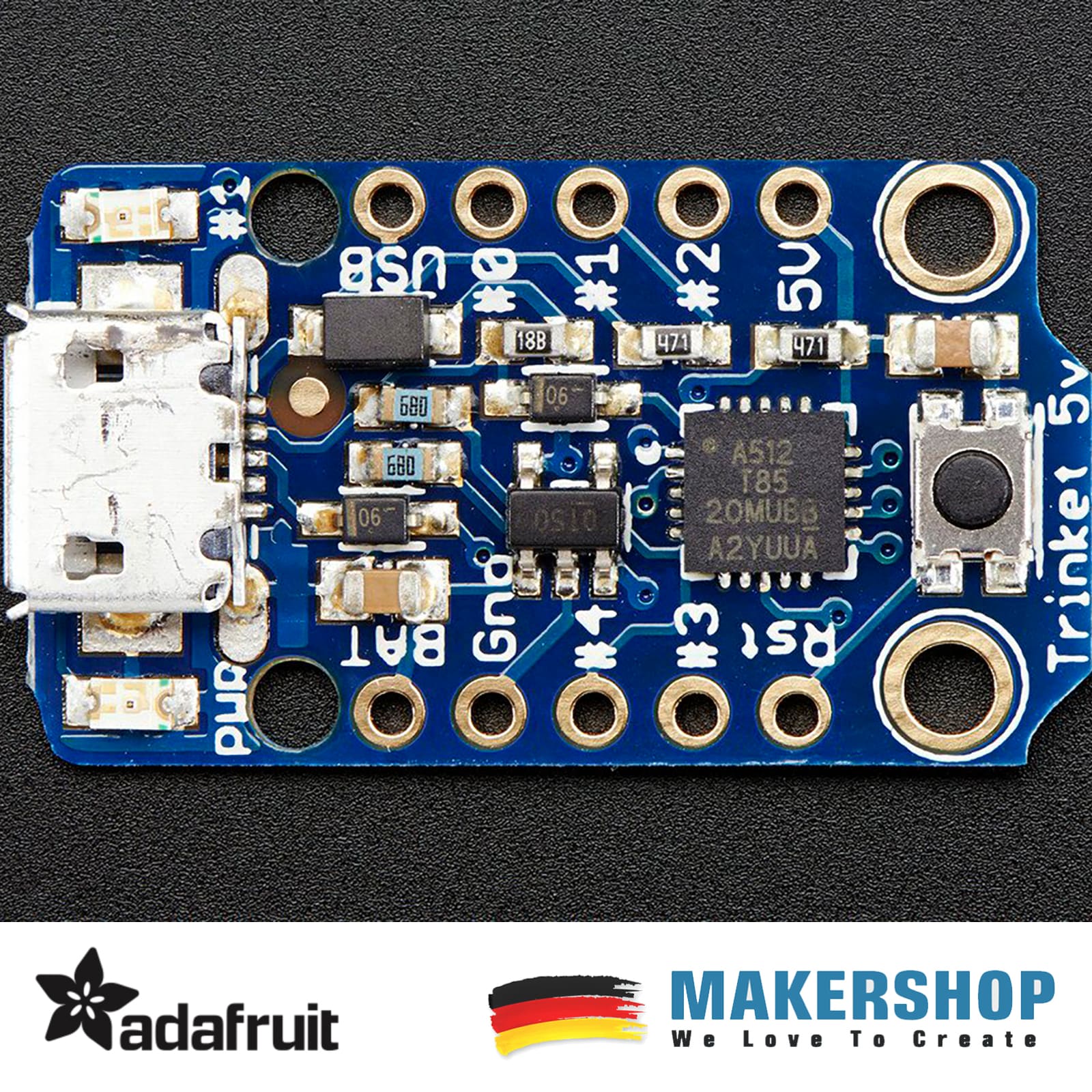

Dieses Board mag klein sein, aber lassen Sie sich nicht von seiner Größe täuschen! Es ist eine winzige Mikrocontroller-Platine, die um den Atmel ATtiny85 herum gebaut ist ist – ein kleiner Chip mit viel Leistung. Wir wollten eine Mikrocontroller-Karte entwickeln, die klein genug ist, um in jedes Projekt zu passen, und die kostengünstig genug ist, um bedenkenlos verwendet zu werden. Perfekt für den Fall, dass Sie Ihr teures Entwicklungsboard nicht aufgeben möchten und nicht bereit sind, das Projekt, an dem Sie so hart gearbeitet haben, auseinanderzunehmen. Es ist unsere kostengünstigste programmierbare Arduino-IDE-Karte!

Der Attiny85 ist ein richtig cooler Prozessor, da er trotz seiner geringen Größe über 8 KB Flash und 5 E / A-Pins verfügt, einschließlich analoger Eingänge und PWM-Analogausgänge. Wir haben einen USB-Bootloader entwickelt, mit dem Sie ihn an jeden Computer anschließen und über einen USB-Port wie einen normalen Arduino neu programmieren können. Tatsächlich haben wir sogar einige einfache Änderungen an der Arduino-IDE vorgenommen, sodass sie wie ein Mini-Arduino-Board funktioniert.

Obwohl Sie Trinket mit der Arduino IDE programmieren können, ist es nicht 100% Arduino-kompatibel. Es gibt einige Dinge, die Sie für einen so kleinen und kostengünstigen Mikrocontroller in Kauf nehmen müssen!

Trinket verfügt nicht über eine serielle Schnittstelle zum Debuggen, sodass der Monitor der seriellen Schnittstelle keine Daten senden / empfangen kann
Die USB v3-Anschlüsse einiger Computer erkennen den Bootloader des Trinket nicht. Verwenden Sie einfach einen USB v2-Anschluss oder einen USB-Hub dazwischen

Technische Daten:

ATtiny85 on-board, 8 KB Flash, 512 Byte SRAM, 512 Byte EEPROM
Der interne Oszillator läuft mit 8 MHz, kann jedoch in der Software für 16 MHz verdoppelt werden
Der USB-Bootloader mit einer schönen LED-Anzeige ähnelt einem USBtinyISP, sodass Sie ihn mit AVRdude (mit einer einfachen Konfigurationsänderung) und / oder der Arduino IDE (mit ein paar einfachen Konfigurationsänderungen) programmieren können.
Micro-USB-Buchse für Stromversorgung und / oder USB-Upload, Sie können es in eine Box stecken oder auf Band kleben und ein beliebiges USB-Kabel verwenden, wenn Sie es neu programmieren möchten.
Wir haben wirklich hart am Bootloader-Prozess gearbeitet, um ihn robust und narrensicher zu machen.
~ 5,25 KB für die Verwendung verfügbar (2,75 KB für den Bootloader)
Integrierter 3,3-V- oder 5,0-V-Leistungsregler mit 150-mA-Ausgangsleistung und extrem niedrigem Spannungsabfall. Bis zu 16 V Eingang, Verpolungsschutz, Thermo- und Strombegrenzungsschutz.
Stromversorgung über USB oder einen externen Ausgang (z. B. einen Akku) – das Gerät schaltet automatisch um
Integrierte grüne Power-LED und rote Pin-1-LED
Reset-Taste zum Aufrufen des Bootloaders oder zum Neustarten des Programms. Sie müssen das Board nicht jedes Mal, wenn Sie es zurücksetzen oder aktualisieren möchten, vom Computer trennen oder neu anschließen.
5 GPIO – 2 gemeinsam mit der USB – Schnittstelle. Die 3 unabhängigen IO-Pins haben ebenfalls 1 Analogeingang und 2 PWM-Ausgang. Die 2 gemeinsam genutzten E / A-Pins haben zwei weitere analoge Eingänge und einen weiteren PWM-Ausgang.
Hardware I2C / SPI-Fähigkeit für Breakout- und Sensorschnittstellen.
Funktioniert mit vielen grundlegenden Arduino-Bibliotheken, einschließlich Adafruit Neopixel!
Befestigungsbohrungen! Ja!
Wirklich sehr, sehr klein
