CNC- und Stepper-Shield fuer Arduino-Uno-Projekte

Bring deine erste Achse sauber in Bewegung

Dein Mini-Plotter, Laser-Dummy oder CNC-Teststand wird greifbar, sobald auf der X-Achse der erste Motor definierte Schritte macht. Das Uno CNC Shield sammelt STEP, DIR, Enable, Endstops und Motortreibersockel auf einer Platine, damit aus einzelnen Draehten ein uebersichtlicher Aufbau wird.

Der erste Erfolg ist bewusst klein: Arduino Uno aufstecken, einen passenden Treiber korrekt orientieren, Motorversorgung anlegen, Enable aktivieren und die X-Achse mit kurzen Pulsen bewegen. Danach kannst du GRBL, weitere Achsen und Endstops kontrolliert ergaenzen.

X, Y, Z und AAchsen

Pololu-kompatibel fuer A4988/DRV8825Treibersockel

Arduino Uno 5-V-PinoutLogik

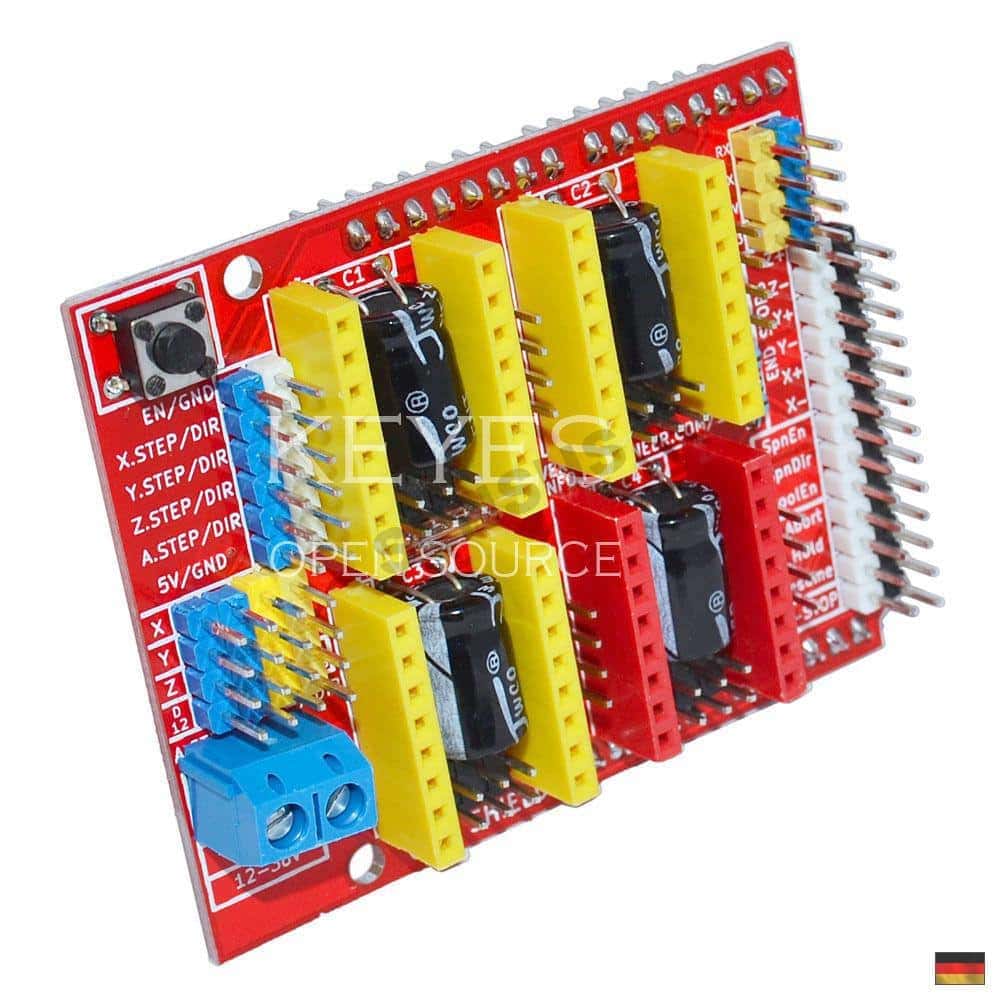

Uno CNC Shield V3.0 fuer Arduino mit vier Motortreibersockeln — Uno CNC V3.0 Shield Arduino kompatibel Driver Treiber A4988 DRV8825

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

D2 / D5

X-STEP und X-DIR am Arduino-Uno-Pinout

D3 / D6

Y-STEP und Y-DIR

D4 / D7

Z-STEP und Z-DIR

D8

Enable-Signal fuer die Steppertreiber, bei typischen Treibern aktiv LOW

VMOT / GND

externe Motorversorgung mit korrekter Polaritaet und gemeinsamer Masse

X/Y/Z/A Sockel

Treibermodule exakt nach Platinenmarkierung und Enable-/VMOT-Orientierung einsetzen

Typische Projekte

Was du damit bauen kannst

Mini-Plotter mit X/Y-Achse

Zwei Stepperachsen lassen einen Stift oder Schlitten einfache Formen abfahren, waehrend du Schrittweite, Richtung und Mechanik Schritt fuer Schritt abstimmst.

Spindel- oder Laser-Dummy testen

Statt einer echten Last kann eine LED oder ein Logikeingang am Spindle-Signal zeigen, ob deine Steuerbefehle an der richtigen Stelle ankommen.

Endstop-Pruefstand aufbauen

X-, Y- und Z-Endstops lassen sich getrennt verdrahten und mit der Firmware pruefen, bevor sie in eine Mechanik wandern.

Portalmechanik mit A-Achse

Die A-Achse kann als zweite oder geklonte Achse in einem Portalaufbau helfen, zwei Seiten einer Mechanik gemeinsam zu bewegen.

Schnellstart

X-Achse mit STEP/DIR-Pulsen pruefen

Der Schnellstart bewegt nur eine Achse. So erkennst du Treiberorientierung, Strombegrenzung und STEP/DIR-Signale, bevor eine komplette CNC-Firmware dazukommt.

Treiberstrom einstellenVor dem Motorbetrieb den Strom am eingesetzten Treiber passend zum Motor einstellen und den Kuehlbedarf einplanen.

Treiber richtig einsetzenEnable-, VMOT- und Pinleistenorientierung an Shield und Carrier vergleichen; ein verdrehter Treiber kann sofort ausfallen.

Motorwicklungen findenDie beiden Wicklungspaare des Schrittmotors identifizieren und an den X-Ausgang anschliessen.

Einzelachse testenSketch hochladen, Motorversorgung einschalten und zuerst nur die X-Achse beobachten.

Danach Firmware waehlenWenn der direkte Pulstest funktioniert, kannst du GRBL flashen und Endstops sowie weitere Achsen nacheinander aufnehmen.

Beispiel

const int enablePin = 8;
const int stepPin = 2;
const int dirPin = 5;

void setup() {
  pinMode(enablePin, OUTPUT);
  pinMode(stepPin, OUTPUT);
  pinMode(dirPin, OUTPUT);
  digitalWrite(enablePin, LOW);
  digitalWrite(dirPin, HIGH);
}

void loop() {
  for (int i = 0; i < 200; i++) {
    digitalWrite(stepPin, HIGH);
    delayMicroseconds(900);
    digitalWrite(stepPin, LOW);
    delayMicroseconds(900);
  }
  delay(1000);
  digitalWrite(dirPin, !digitalRead(dirPin));
}

Technische Daten

Die wichtigsten Werte

Produktklasse	CNC-Shield V3.0 fuer Arduino Uno kompatible Boards
Treiberaufnahme	vier Pololu-kompatible Sockel fuer A4988- oder DRV8825-Carrier
Achssignale	STEP/DIR fuer X, Y, Z und A
Microstepping	Jumperfelder je Achse, Treibermodus nach eingesetztem Carrier einstellen
Endstops	Anschluesse fuer Achs-Endschalter nach GRBL-naher Belegung
Logikversorgung	ueber Arduino Uno, typischerweise 5-V-Logik
Motorversorgung	extern an VMOT/GND; Spannungsbereich vom eingesetzten Treiber, Motor und Modulaufbau abhaengig
A4988-Kontext	A4988-IC bis 35 V VMOT; in kompakten Modulaufbauten konservativ und temperaturbewusst betreiben
Firmware-Pfad	fuer GRBL geeignet; Schnellstart nutzt einen direkten STEP/DIR-Test ohne GRBL

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu Uno CNC V3.0 Shield Arduino kompatibel Driver Treiber A4988 DRV8825Technische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu Uno CNC V3.0 Shield Arduino kompatibel Driver Treiber A4988 DRV8825Schritt-für-Schritt-Anleitung und Fehlersuche als PDF gnea/grbl Wiki: Connecting GrblGRBL-Pinout und Anschlusskontext fuer Arduino-Uno-basierte CNC-Aufbauten.Allegro A4988 DatenblattElektrische Grenzen und STEP/DIR-Prinzip des A4988-Treibers.

Technische Grundlage: gnea/grbl Wiki: Connecting Grbl · Allegro A4988 Datenblatt. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Warum dreht der Motor nicht?

Pruefe zuerst Enable, Motorversorgung, gemeinsame Masse, Wicklungspaare und Treiberorientierung. Ohne korrekt eingestellten Treiberstrom bleibt der Test unzuverlaessig.

Kann ich sofort GRBL verwenden?

Ja, das Shield passt zu GRBL-nahen Uno-Aufbauten. Ein direkter STEP/DIR-Test ist trotzdem hilfreich, weil er Verdrahtung und Treiber vor der Firmware trennt.

Welche Spannung ist richtig?

Die Motorversorgung richtet sich nach Treiber und Motor. A4988-Aufbauten sollten konservativ unter den IC-Grenzen und mit Blick auf Temperatur und Elko betrieben werden.

Was macht die A-Achse?

Sie kann als vierte Achse oder je nach Jumper-/Firmware-Konzept als geklonte Achse fuer eine zweite Mechanikseite genutzt werden.
