16 Signalkanäle über einen gemeinsamen Anschluss

Analoge und digitale Leitungen mit vier Adressbits auswählen

Das Modul basiert laut Shop auf dem NXP 74HC4067DB und verbindet einen gemeinsamen Signalanschluss wahlweise mit einem von 16 bidirektionalen Kanälen.

Vier Auswahlleitungen bestimmen den aktiven Kanal; ein zusätzlicher Enable-Eingang trennt alle Kanäle. Das geschaltete Signal muss innerhalb des verwendeten Versorgungsspannungsbereichs bleiben.

16Kanäle

4Adresspins

bidirektionalSignalweg

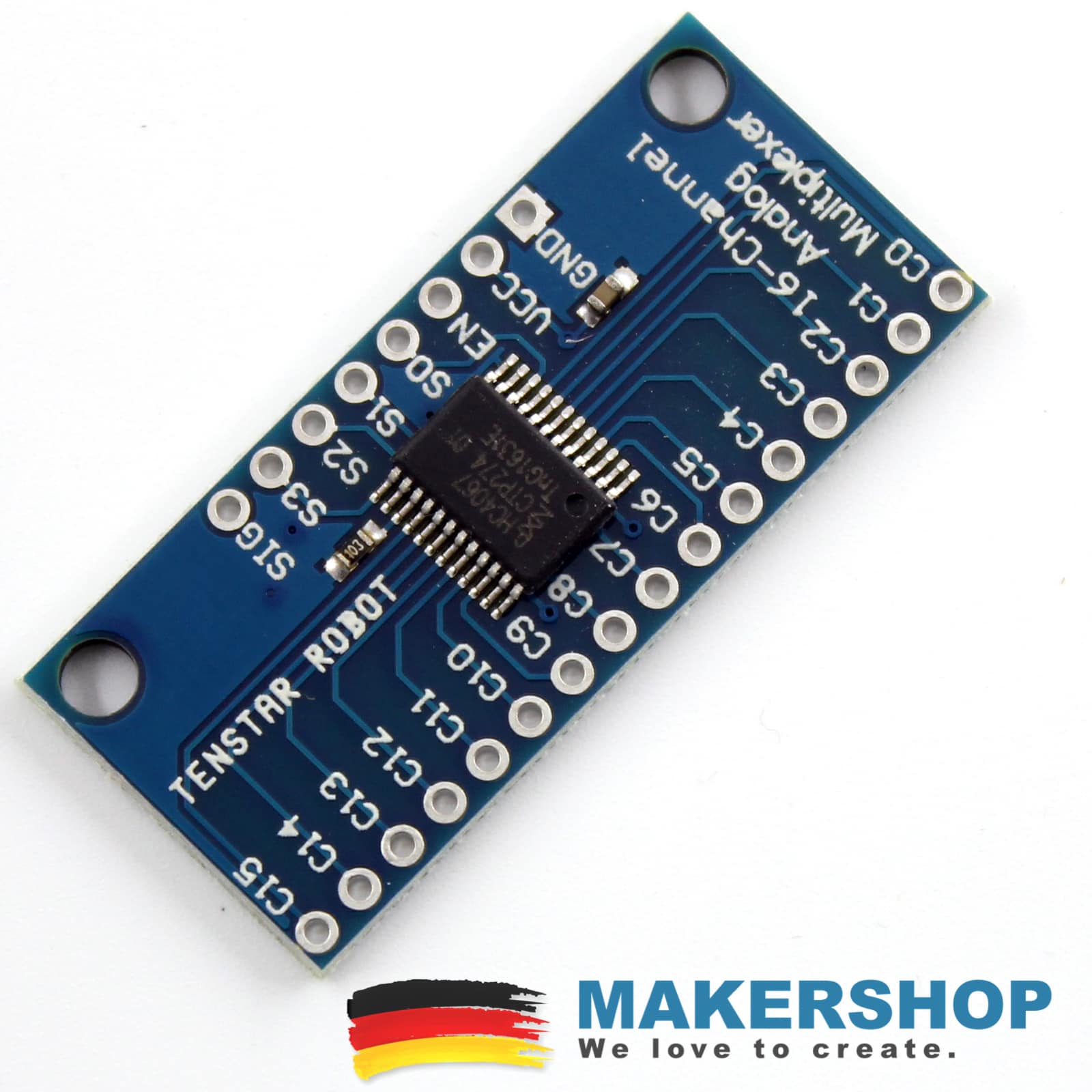

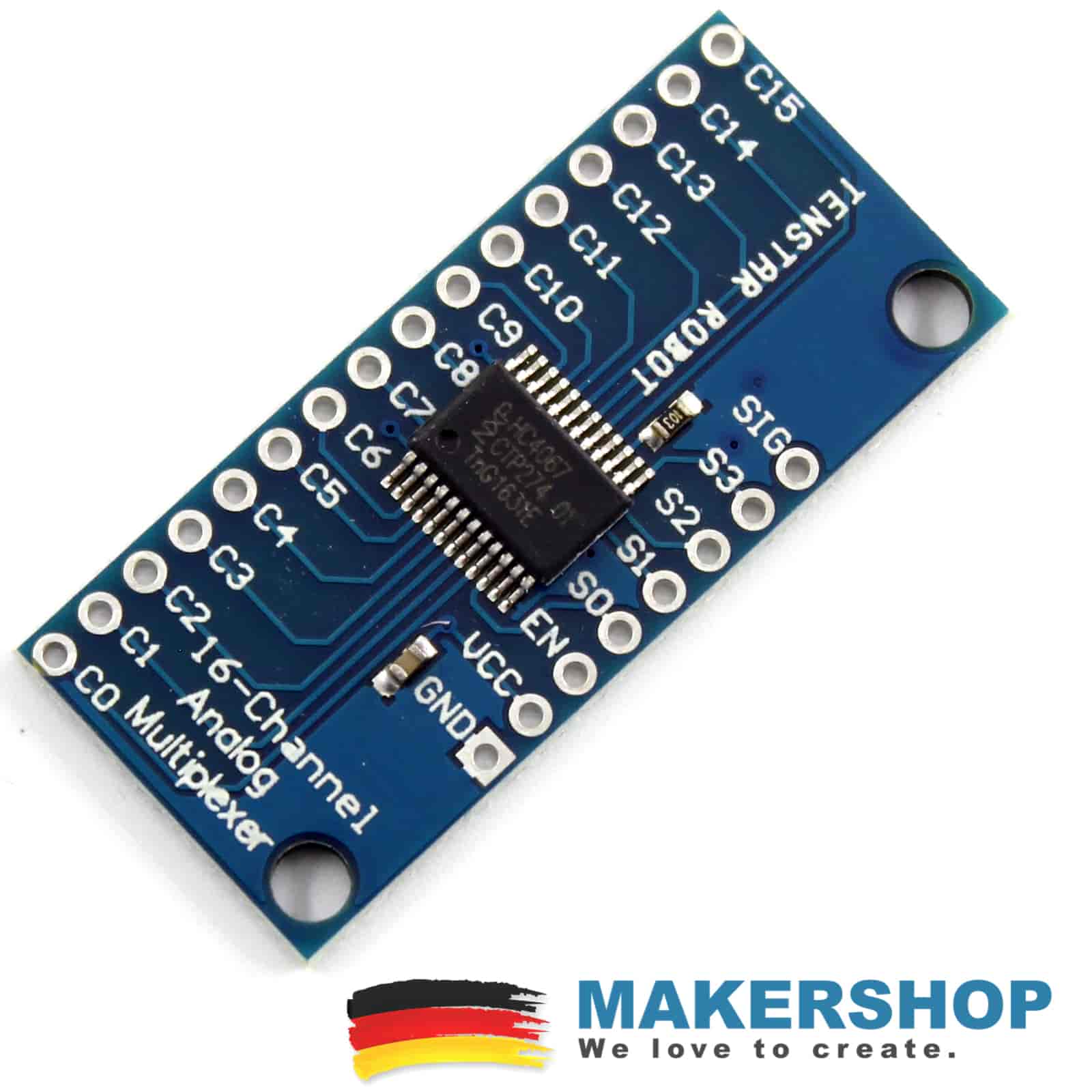

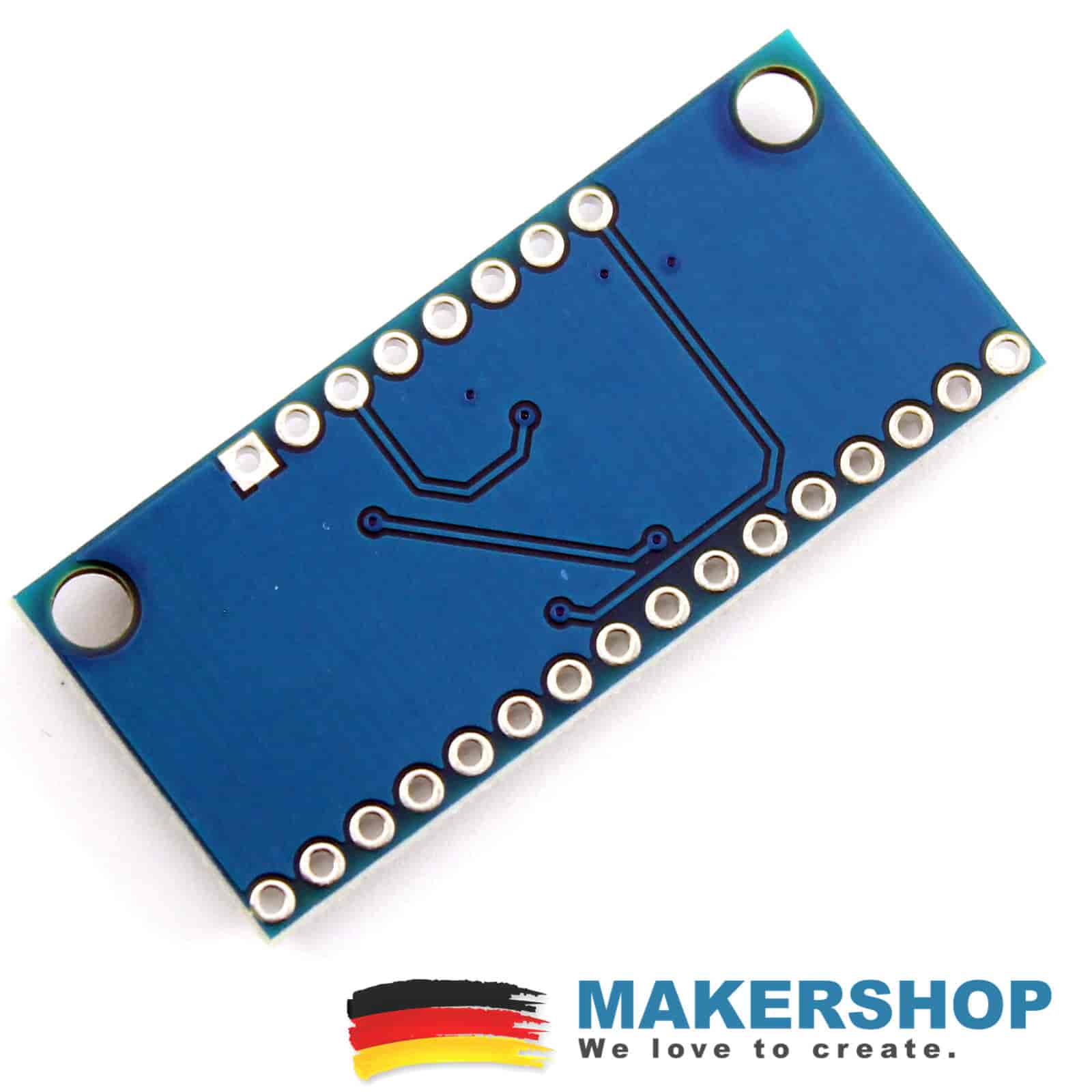

74HC4067DB 16-Kanal-Multiplexer-Modul mit beschrifteten Anschlüssen — 74HC4067DB 16-Kanal Multiplexer Analog Digital CD74HC4067 MUX Arduino

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

VCCLogik- und Schalterversorgung

GNDMasse

SIG/COMgemeinsamer bidirektionaler Signalanschluss

S0Kanalwahl Bit 0

S1Kanalwahl Bit 1

S2Kanalwahl Bit 2

S3Kanalwahl Bit 3

ENEnable, aktiv LOW

C0–C15sechzehn umschaltbare Kanäle

Typische Projekte

Was du damit bauen kannst

Viele analoge Sensoren nacheinander messen

Bis zu 16 Signale lassen sich zeitlich nacheinander auf einen ADC-Eingang schalten. Quellenimpedanz und Einschwingzeit müssen vor jeder Messung berücksichtigt werden.

Digitale Eingänge auswählen

Schalter oder Logiksignale können über vier Adressleitungen einzeln abgefragt werden. Alle Signalpegel müssen innerhalb von GND bis VCC bleiben.

Ein Signal auf mehrere Ziele verteilen

Die bidirektionale Schalterstruktur verbindet den gemeinsamen Anschluss alternativ mit einem von 16 Kanälen. Es ist immer nur der ausgewählte Pfad aktiv.

Messpunkte kompakt umschalten

In Prüfaufbauten reduziert der Multiplexer die benötigten Controllerpins. Für präzise Messungen sind Durchlasswiderstand, Leckstrom und kurze Leitungen einzuplanen.

Schnellstart

Vier analoge Kanäle mit Arduino testen

Zum Einstieg vier Signalquellen anschließen und sicherstellen, dass keine Spannung außerhalb von GND bis VCC anliegt.

Signalbereich festlegenVersorgung wählen und sicherstellen, dass sämtliche Kanalspannungen jederzeit zwischen GND und VCC bleiben.

Gemeinsamen Anschluss verbindenSIG mit dem ADC- oder Signalanschluss des Controllers verbinden und zunächst nur wenige bekannte Testsignale auflegen.

Adresspins konfigurierenS0 bis S3 als Digitalausgänge einrichten; S0 ist das niederwertigste Auswahlbit.

Multiplexer aktivierenEN auf LOW legen oder über einen Digitalausgang kontrollieren; HIGH trennt alle Kanäle.

Kanäle binär wählenFür Kanal 0 bis 15 den entsprechenden Binärwert an S0 bis S3 ausgeben.

Nach dem Umschalten messenEine zur Quellenimpedanz passende Einschwingzeit abwarten und erst danach den ADC-Wert erfassen.

Beispiel und Kontrolle

const byte SIG = A0;
const byte S[4] = {2, 3, 4, 5};

void setup() {
  Serial.begin(115200);
  for (byte i = 0; i < 4; i++) pinMode(S[i], OUTPUT);
}

void loop() {
  for (byte kanal = 0; kanal < 16; kanal++) {
    for (byte bit = 0; bit < 4; bit++)
      digitalWrite(S[bit], bitRead(kanal, bit));
    delayMicroseconds(10);
    Serial.print(kanal);
    Serial.print(':');
    Serial.println(analogRead(SIG));
  }
  delay(500);
}

Technische Daten

Die wichtigsten Werte

IC-Familie	74HC4067; Hersteller und Gehäusecode können je nach Modulrevision abweichen
Funktion	16:1 Multiplexer/Demultiplexer
Kanäle	16 bidirektionale Signalpfade
Auswahlleitungen	S0, S1, S2, S3
Enable	aktiv LOW; HIGH trennt alle Kanäle
Versorgung laut Shop	2–6 V DC
Signalbereich	zwischen GND und VCC
Technologie	High-Speed CMOS
Abmessungen laut Shop	ca. 40 × 15 × 6 mm

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu 74HC4067DB 16-Kanal Multiplexer Analog Digital CD74HC4067 MUX ArduinoTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu 74HC4067DB 16-Kanal Multiplexer Analog Digital CD74HC4067 MUX ArduinoSchritt-für-Schritt-Anleitung und Fehlersuche als PDF Nexperia 74HC4067 ProduktseiteOffizielle technische Dokumentation Nexperia 74HC4067 DatenblattOffizielle technische Dokumentation

Technische Grundlage: Nexperia 74HC4067 Produktseite · Nexperia 74HC4067 Datenblatt. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Kann das Modul analoge Signale schalten?

Ja. Die Kanäle sind bidirektionale CMOS-Schalter für analoge oder digitale Signale innerhalb des Versorgungsbereichs.

Wie viele Controllerpins werden benötigt?

Vier Pins für die Kanalwahl, optional ein Pin für Enable und ein gemeinsamer Signalanschluss.

Sind alle 16 Kanäle gleichzeitig aktiv?

Nein. Es ist jeweils ein ausgewählter Kanal mit SIG verbunden; bei deaktiviertem EN ist keiner verbunden.

Kann ich ein 5-V-Signal bei 3,3-V-Versorgung schalten?

Nein. Das Signal muss innerhalb von GND bis VCC bleiben; bei 3,3 V Versorgung darf es 3,3 V nicht überschreiten.
