Drei 433-MHz-Funkpaare fuer einfache OOK-Projekte

Lass zwei Mikrocontroller kurze Funktelegramme austauschen

Mit dem 3er-Set aus 433-MHz-Sendern und Empfaengern baust du kleine Funkstrecken auf, bei denen ein Controller ein einfaches OOK-Telegramm sendet und ein anderer es sichtbar auswertet. Du kannst Taster, Sensormeldungen oder Testcodes drahtlos uebertragen, ohne gleich ein komplexes Funknetz aufzubauen.

Der erste Erfolg ist ein wiederholbarer Code im Seriellen Monitor: Sender mit einer kurzen Drahtantenne ausstatten, Empfaenger an einen interruptfaehigen Eingang legen, rc-switch laden und die gleiche Zahl mehrfach empfangen.

433-MHz-ISM-Band, typische Modulklasse 433,92 MHzFrequenz

3 Sender-/Empfaenger-Paare laut ProduktnameSetumfang

einfache ASK/OOK-FunktelegrammeSignalart

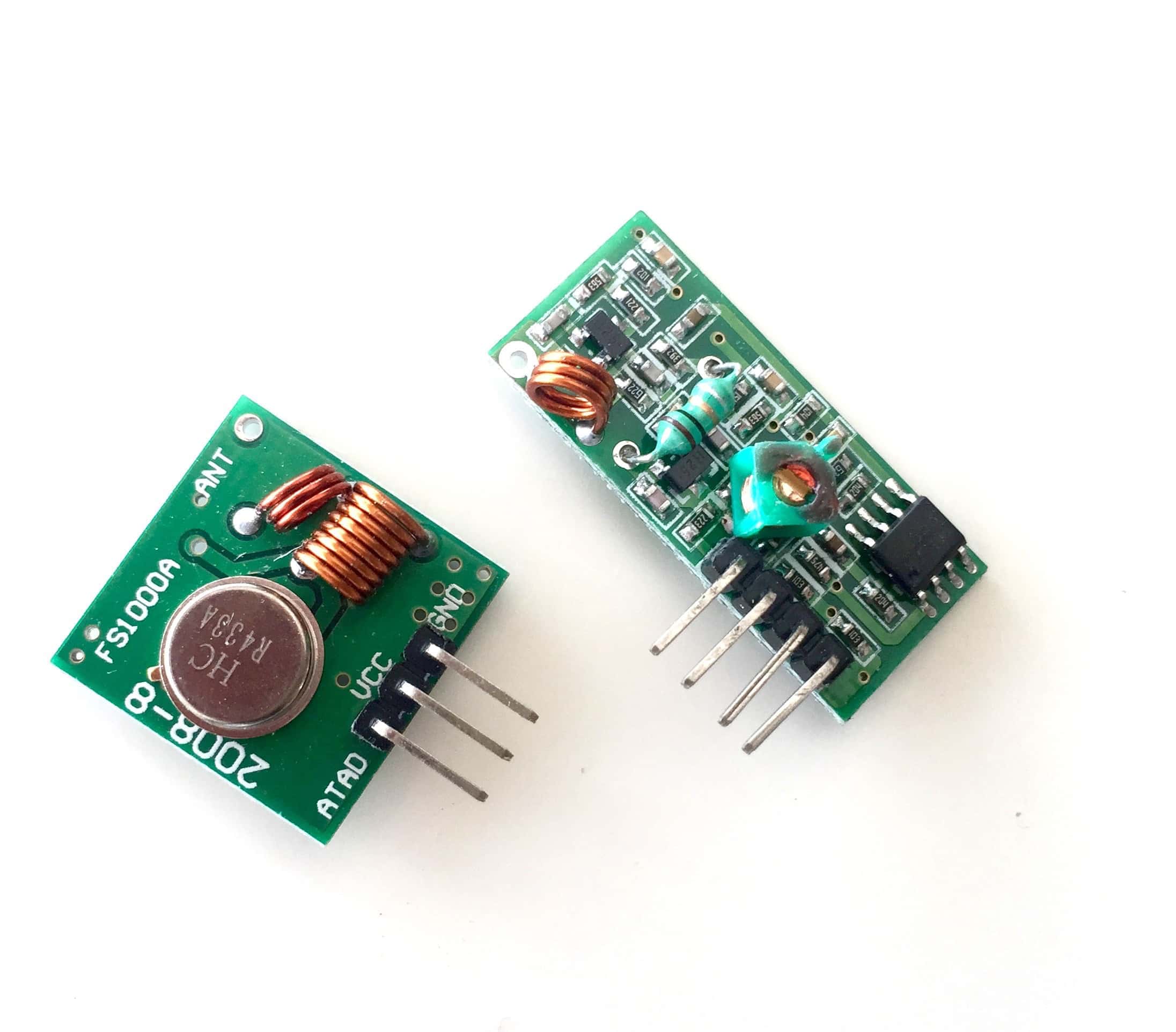

Drei 433-MHz-Sender- und Empfaengermodulpaare fuer Arduino-Funkprojekte — 3 x 433 Mhz Sender Empfänger Funk RF Receiver Modul Arduino Raspberry Pi

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

Sender VCCVersorgung passend zur Senderplatine; gemeinsam mit Controller-Masse betreiben

Sender DATADigitaler Ausgang des Controllers zum Sendedateneingang

Empfaenger VCCVersorgung passend zur Empfaengerbeschriftung, bei vielen Modulen 5 V

Empfaenger DATADigitales Empfangssignal an einen geeigneten Eingang, fuer rc-switch typischerweise interruptfaehig

GNDGemeinsame Masse innerhalb des jeweiligen Sender- oder Empfaengeraufbaus

ANTAntennenpad beziehungsweise Antennenloch fuer eine passende 433-MHz-Antenne

Typische Projekte

Was du damit bauen kannst

Taster drahtlos melden

Ein Arduino sendet beim Tastendruck einen festen Code, ein zweiter Controller erkennt ihn und schaltet LED, Relaislogik oder Statusanzeige.

Funksteckdosen-Protokolle testen

Mit rc-switch kannst du kompatible 433-MHz-OOK-Codes senden oder empfangen und im Monitor vergleichen, welche Telegramme stabil wiederholt werden.

Sensorereignis entkoppeln

Ein entfernter Sensor kann eine einfache Zustandsmeldung senden, waehrend die eigentliche Auswertung auf einem zweiten Board bleibt.

Antenne und Reichweite vergleichen

Mehrere Modulpaare ermoeglichen reproduzierbare Versuche mit Antennenlaenge, Position, Versorgung und Gehaeuseeinbau.

Schnellstart

433-MHz-Testcode mit zwei Arduinos senden und empfangen

Der kompakte Test nutzt rc-switch. Ein Arduino sendet regelmaessig einen Code, der zweite Arduino zeigt empfangene Telegramme im Seriellen Monitor.

Modulbeschriftung zuerst lesenPinbeschriftung beider gelieferten Module vor dem Verdrahten kontrollieren.

Sender und Empfaenger getrennt aufbauenSender und Empfaenger getrennt versorgen und kurze Antennen anschliessen.

Sendung und Empfang trennenAuf dem Sender-Arduino den Sendesketch, auf dem Empfaenger-Arduino den Empfangssketch laden.

Empfang seriell kontrollierenSeriellen Monitor des Empfaengers mit 9600 Baud oeffnen.

Reichweite systematisch testenAbstand, Antennenlage und Versorgung variieren und nur wiederholbare Codes auswerten.

Beispiel und Kontrolle

#include <RCSwitch.h>

RCSwitch radio = RCSwitch();
const byte TX_PIN = 10;
const byte RX_PIN = 2;

void setup() {
  Serial.begin(9600);
  radio.enableTransmit(TX_PIN);
  radio.enableReceive(digitalPinToInterrupt(RX_PIN));
}

void loop() {
  radio.send(12345, 24);
  if (radio.available()) {
    Serial.print("Empfangen: ");
    Serial.println(radio.getReceivedValue());
    radio.resetAvailable();
  }
  delay(1000);
}

Technische Daten

Die wichtigsten Werte

Produkttyp	433-MHz-Sender-/Empfaenger-Modulset fuer Mikrocontrollerprojekte
Funkprinzip	ASK/OOK mit einfacher digitaler Datenleitung; keine eigene Paketlogik im Modul
Sender-Versorgung	typische FS1000A/XY-FST-Modulklasse 3-12 V; Boardbeschriftung und Pegel im Aufbau pruefen
Empfaenger-Versorgung	typische XY-MK-5V-Modulklasse 5 V; konkrete Revision vor Anschluss pruefen
Controller-Pegel	Bei Raspberry Pi und 3,3-V-Logik Pegel und Eingangsschutz passend auslegen
Antenne	Fuer stabile Tests geeignete 433-MHz-Draht- oder Spiralantenne vorsehen
Software	Dekodierung und Protokollbildung erfolgen in Bibliotheken wie rc-switch oder RadioHead
Einsatzgrenze	Nicht fuer WLAN, Bluetooth, LoRa oder bidirektionale sichere Datenlinks geeignet

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu 3 x 433 Mhz Sender Empfänger Funk RF Receiver Modul Arduino Raspberry PiTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu 3 x 433 Mhz Sender Empfänger Funk RF Receiver Modul Arduino Raspberry PiSchritt-für-Schritt-Anleitung und Fehlersuche als PDF rc-switch Arduino LibraryPraxisreferenz fuer einfache 433-MHz-OOK-Sende- und Empfangstests mit Arduino.RadioHead ASK DocumentationTechnische Referenz fuer ASK/OOK-Funkkommunikation im Arduino-Umfeld.

Technische Grundlage: rc-switch Arduino Library · RadioHead ASK Documentation. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Ist das ein WLAN- oder Bluetooth-Modul?

Nein. Die Module arbeiten als einfache 433-MHz-ASK/OOK-Sender und Empfaenger ohne Netzwerkstack.

Warum empfange ich ohne Sender zufaellige Werte?

Einfache Empfaenger koennen ohne gueltiges Signal rauschen. Verwertbar sind wiederholte, passende Telegramme mit plausibler Bitlaenge.

Brauche ich eine Antenne?

Fuer stabile Tests ist eine passende 433-MHz-Antenne sehr sinnvoll; ohne Antenne sind Reichweite und Wiederholbarkeit deutlich schlechter.

Kann ich das direkt am Raspberry Pi verwenden?

Ja, mit passender Versorgung, gemeinsamer Masse und Pegelanpassung. Die 3,3-V-GPIOs des Raspberry Pi duerfen nicht mit 5-V-Signalen belastet werden.
