Name: PCF8574T 8-Bit I/O I2C Erweiterung Bus Expander Modul Arduino Raspberry PCF8574
SKU: 13301
Price: 4.75 EUR
Availability: InStock

PCF8574T 8-Bit I/O I2C Erweiterung Bus

4,75 €

Inkl. MwSt.

zzgl. Versand

Lieferzeit: ca. 1-3 Tage (***)

Vorrätig 15 Stück auf Lager und direkt bestellbar

Vorrätig

Artikelnummer: 13301 Kategorie: Zubehör

ACHT ZUSÄTZLICHE I/OS ÜBER I2C

Digitale Ein- und Ausgänge mit nur zwei Busleitungen erweitern

Das PCF8574T-Modul erweitert einen Mikrocontroller über den I2C-Bus um acht quasi-bidirektionale Ein- oder Ausgänge.

Drei Adressleitungen erlauben acht Adressen des PCF8574-Typs; mehrere Module können gemeinsam am Bus betrieben werden.

8I/O-Kanäle

2,5–6 VIC-Versorgung

100 kHzI2C Standard Mode

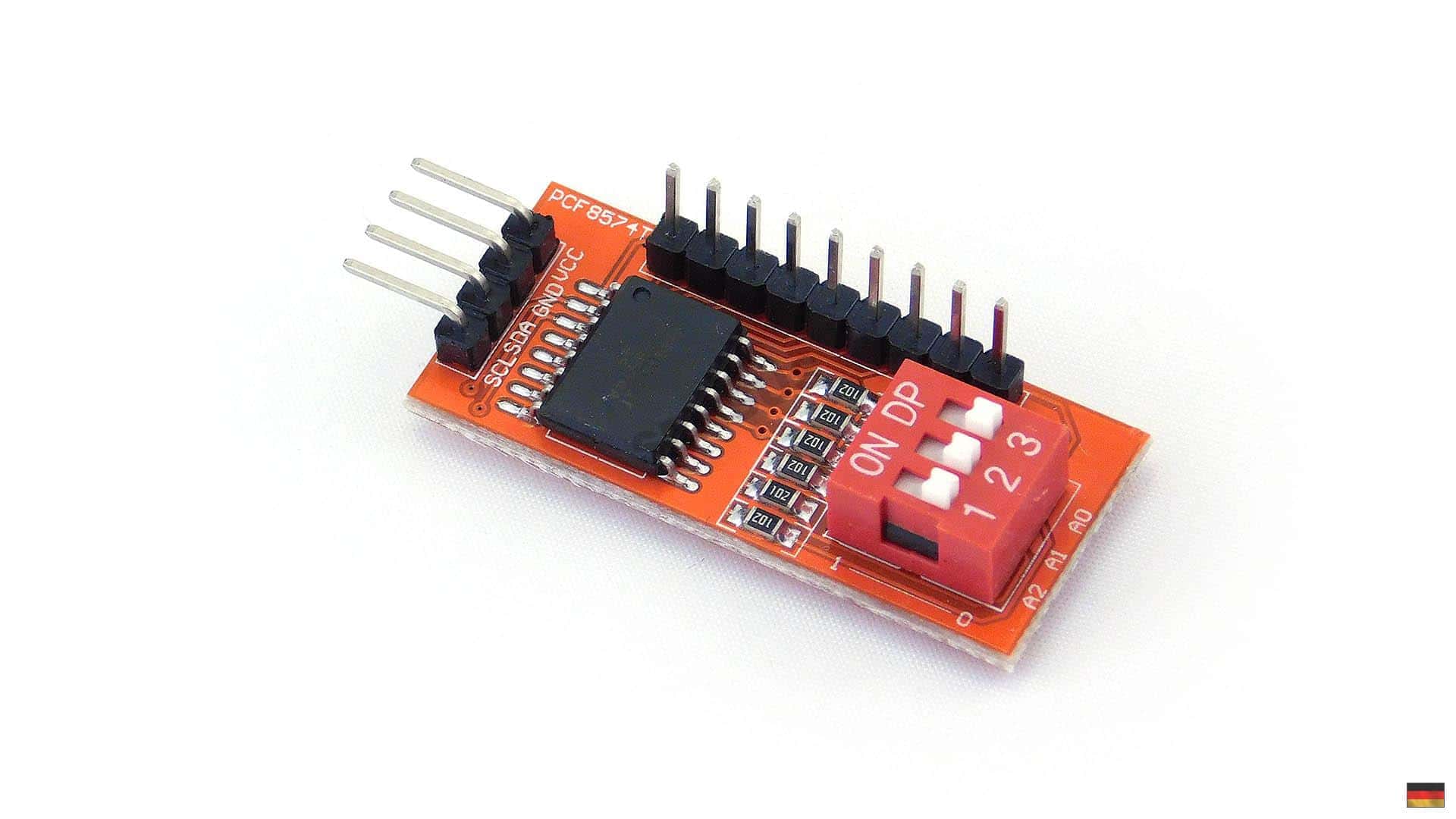

PCF8574T I2C-I/O-Expander-Modul mit acht Portanschlüssen — PCF8574T 8-Bit I/O I2C Erweiterung Bus Expander Modul Arduino Raspberry PCF8574

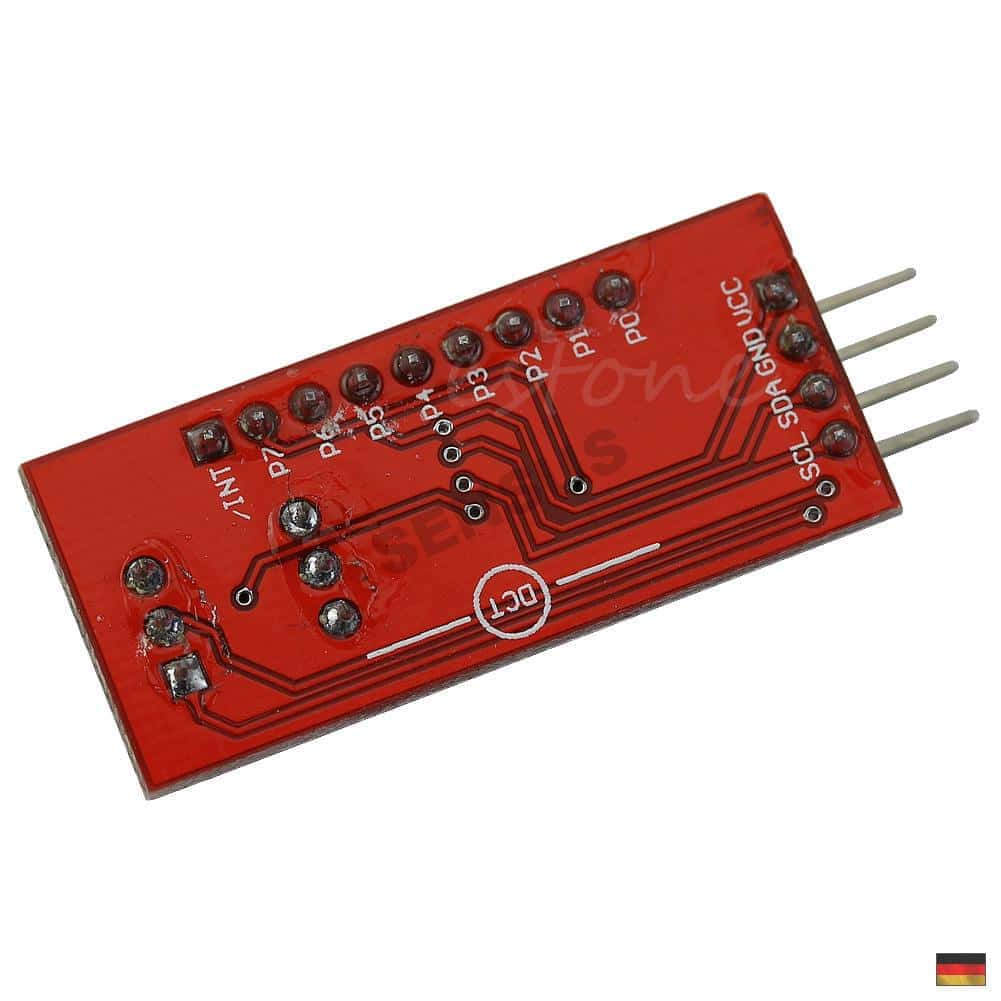

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

VCCVersorgung des Moduls

GNDGemeinsame Masse

SDAI2C-Datenleitung

SCLI2C-Taktleitung

P0–P7Acht quasi-bidirektionale I/O-Kanäle

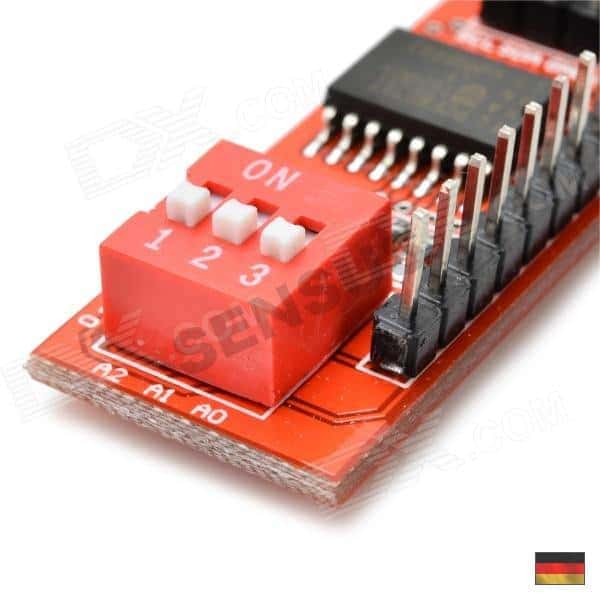

A0–A2Hardwareadresse einstellen

Typische Projekte

Was du damit bauen kannst

Taster und LEDs ergänzen

Die acht Portleitungen stellen zusätzliche digitale Anschlüsse für einfache Eingaben und Statusanzeigen bereit.

Bedienfeld anbinden

Mehrere Tasten oder andere einfache Bedienelemente lassen sich gemeinsam über den I2C-Expander abfragen.

Controller-I/Os erweitern

Arduino, Raspberry Pi oder ein anderer I2C-Host erhält zusätzliche digitale Ports, ohne alle Signale direkt am Controller anzuschließen.

Leitungen einsparen

Mehrere digitale Signale werden über die gemeinsamen SDA- und SCL-Busleitungen mit dem Host verbunden.

Schnellstart

PCF8574 am I2C-Bus testen

Logikpegel und Pull-ups müssen zur verwendeten Controller-Plattform passen.

Schritt 1Modul spannungsfrei verdrahten.

Schritt 2I2C-Pull-ups und zulässige Logikpegel prüfen.

Schritt 3Adressbrücken A0 bis A2 festlegen.

Schritt 4Adresse mit einem I2C-Scanner ermitteln.

Schritt 5Einen Port mit LED und geeignetem Vorwiderstand testen.

Beispiel und Kontrolle

#include <Wire.h>
void setup(){ Wire.begin(); }
void loop(){ Wire.beginTransmission(0x20); Wire.write(0xFE); Wire.endTransmission(); delay(500); }

Technische Daten

Die wichtigsten Werte

IC	NXP PCF8574T
Portbreite	8 Bit
Porttyp	Quasi-bidirektional
Schnittstelle	I2C
Busmodus	Standard Mode bis 100 kHz
IC-Versorgung	2,5 bis 6 V
Adresswahl	A0, A1 und A2
Adressen je IC-Typ	8
Interrupt	Aktiv LOW, Open Drain am IC
Startzustand	Ports werden beim Einschalten Eingänge

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu PCF8574T 8-Bit I/O I2C Erweiterung Bus Expander Modul Arduino Raspberry PCF8574Technische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu PCF8574T 8-Bit I/O I2C Erweiterung Bus Expander Modul Arduino Raspberry PCF8574Schritt-für-Schritt-Anleitung und Fehlersuche als PDF nxp.comOffizielle technische Dokumentation

Technische Grundlage: nxp.com. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Wie viele I/Os stellt das Modul bereit?

Der PCF8574 stellt acht quasi-bidirektionale Ports P0 bis P7 bereit.

Wie wird die Adresse gewählt?

Über die drei Hardwareadressleitungen A0, A1 und A2 sind acht Adressen wählbar.

Kann ich Motoren direkt anschließen?

Nein, induktive und größere Lasten benötigen eine passende Treiberstufe und Schutzbeschaltung.

Warum liest ein Ausgang HIGH zurück?

Die Ports arbeiten quasi-bidirektional; für die Nutzung als Eingang wird das betreffende Bit auf HIGH geschrieben.
