ESP8266-WLAN im vertrauten Uno-Format

Wemos D1: Wenn dein Uno-Projekt WLAN bekommen soll

Der Wemos D1 ist ideal, wenn du eine Idee nicht auf dem Steckbrett verstecken willst, sondern direkt auf einer angenehm großen Plattform ausprobieren möchtest. Er bringt den ESP8266 in ein Uno-ähnliches Boardformat und macht WLAN-Projekte dadurch viel greifbarer.

Ob kleines Messgerät, Webserver, MQTT-Knoten oder smarter Schalter: Du programmierst das Board bequem über USB in der Arduino IDE und hast genug Platz, um Sensoren, Anzeigen oder passende Erweiterungen übersichtlich anzuschließen.

ESP8266WLAN-Plattform

3,3 VGPIO-Logik

CH340USB-Seriell laut Bestückung

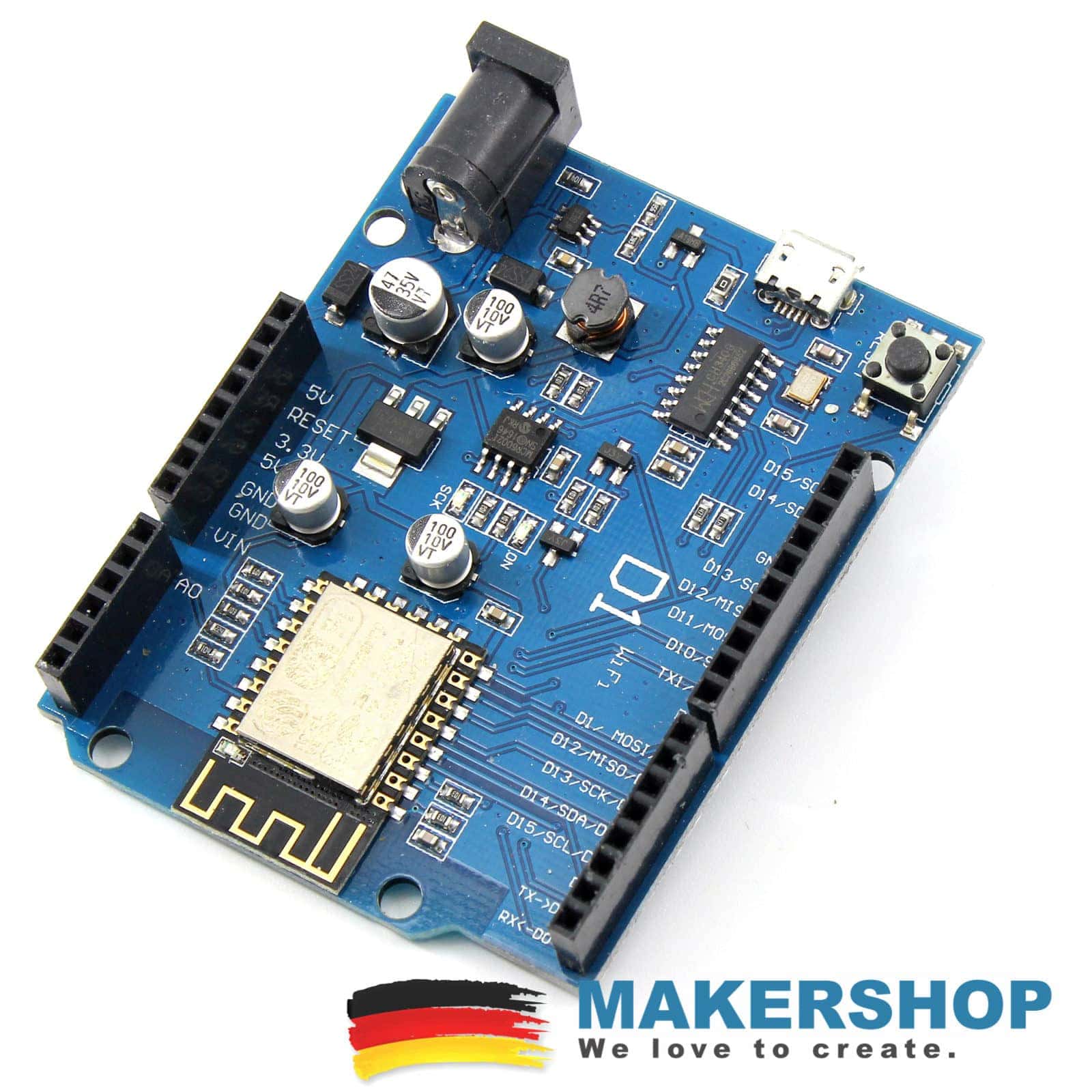

Wemos D1 ESP8266 WLAN Board im Arduino-Uno-Format — Wemos D1 Wifi ESP8266 Board kompatibel Arduino Uno, NodeMCU, Wifi

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

Digitalheader

ESP8266-GPIOs im Uno-ähnlichen Layout

A0

Analogeingang des ESP8266-Boards

3V3

3,3-V-Versorgung und Logikreferenz

GND

Masse

USB

Programmierung und Versorgung

DC-Eingang

Externe Versorgung über den bestückten Hohlstecker bei passender Boardrevision

Typische Projekte

Was du damit bauen kannst

Sensorwerte ins WLAN bringen

Temperatur, Luftfeuchte, Abstand oder andere Messwerte direkt im Netzwerk sichtbar machen.

Kleiner Webserver

Eine einfache Statusseite, Schaltfläche oder Messwertanzeige direkt auf dem Board bereitstellen.

MQTT und Home Automation

Eigene Schalter, Melder oder Aktoren in bestehende Smarthome-Projekte integrieren.

Prototypen mit mehr Platz

Dank Uno-ähnlicher Boardgröße bleibt der Aufbau übersichtlich und gut zugänglich.

Lern- und Workshopboard

WLAN, Arduino IDE und ESP8266-Grundlagen an einem gut erklärbaren Board üben.

Netzwerkfähige Anzeigen

Displays, LEDs oder Relais per WLAN steuern und Rückmeldungen im Browser anzeigen.

Shield-Ideen testen

Passende Erweiterungen im Uno-Format ausprobieren und Pinbelegung bewusst prüfen.

Schneller ESP8266-Einstieg

Ohne separates USB-UART-Modul loslegen und erste Sketche direkt übertragen.

Schnellstart

In wenigen Minuten zum ersten WLAN-Test

Starte mit einem einfachen WLAN-Scan: So siehst du sofort, ob Treiber, Boardpaket, USB-Verbindung und ESP8266-Setup sauber zusammenspielen.

Per USB verbindenBoard mit einem Datenkabel anschließen und in der Arduino IDE den seriellen Port auswählen.

ESP8266-Paket installierenÜber die Boardverwaltung das ESP8266-Paket hinzufügen und ein passendes Wemos-D1-Profil wählen.

WLAN-Scan öffnenDen Beispielsketch nutzen oder den kompakten Scan-Code aus dieser Beschreibung übertragen.

Sketch hochladenUpload starten und danach den seriellen Monitor mit 115200 Baud öffnen.

Netzwerke prüfenGefundene WLANs und Signalstärken kontrollieren; damit ist die Grundfunktion bestätigt.

Projekt erweiternJetzt Sensor, Display, Relais oder MQTT-Anbindung ergänzen und die Pins bewusst auswählen.

Beispiel

#include <ESP8266WiFi.h>

void setup() {
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);
  WiFi.disconnect();
  delay(100);

  const int anzahl = WiFi.scanNetworks();
  Serial.printf("Gefundene WLANs: %d\n", anzahl);
  for (int i = 0; i < anzahl; ++i) {
    Serial.printf("%2d: %s (%d dBm)\n", i + 1, WiFi.SSID(i).c_str(), WiFi.RSSI(i));
  }
}

void loop() {}

Technische Daten

Die wichtigsten Werte

Mikrocontroller	ESP8266
Logikspannung	3,3 V
Flash	Bei dieser Boardfamilie häufig 4 MB; die konkrete Bestückung lässt sich über die Arduino IDE prüfen
Taktfrequenz	ESP8266 unterstützt 80 oder 160 MHz
Digitale I/Os	Mehrere herausgeführte ESP8266-GPIOs; Beschriftung und Boot-Funktionen beachten
WLAN	2,4 GHz, IEEE 802.11 b/g/n
USB-Seriell	CH340-Familie, auf der Produktabbildung als CH340G erkennbar
Formfaktor	An Arduino Uno angelehnte Abmessungen und Headerpositionen
DC-Hohlstecker	Bestückter Anschluss für externe Versorgung passend zur jeweiligen Boardrevision
USB	Versorgung und Programmierung

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu Wemos D1 Wifi ESP8266 Board kompatibel Arduino Uno, NodeMCU, WifiTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu Wemos D1 Wifi ESP8266 Board kompatibel Arduino Uno, NodeMCU, WifiSchritt-für-Schritt-Anleitung und Fehlersuche als PDF WEMOS: D1 BoardsOffizielle technische Dokumentation WEMOS: Arduino-Schnellstart für D1Offizielle technische Dokumentation Espressif: ESP8266 RTOS SDKOffizielle technische Dokumentation

Technische Grundlage: WEMOS: D1 Boards · WEMOS: Arduino-Schnellstart für D1 · Espressif: ESP8266 RTOS SDK. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Wofür eignet sich der Wemos D1 besonders?

Für WLAN-Projekte, bei denen du den ESP8266 bequem über USB programmieren und auf einer größeren Boardfläche verdrahten möchtest.

Kann ich ihn mit der Arduino IDE programmieren?

Ja. Nach Installation des ESP8266-Boardpakets lässt sich das Board direkt über USB programmieren.

Ist WLAN bereits integriert?

Ja, der ESP8266 bringt 2,4-GHz-WLAN mit und eignet sich für Webserver-, MQTT- und Smarthome-Projekte.

Passt jedes Uno-Shield automatisch?

Nein. Das Format ist Uno-ähnlich, die Elektronik ist ESP8266-basiert. Pinbelegung und 3,3-V-Logik sollten zum Shield passen.
