WLAN-Controller und OLED als kompakte Einheit

IoT-Daten erfassen und direkt auf dem integrierten OLED anzeigen

Das ESP8266-Board verbindet ein ESP-12F-Modul mit CP2102-USB-UART und einem integrierten 0,96-Zoll-OLED. Messwerte, Netzwerkstatus und kurze Menüs lassen sich ohne separates Displaymodul darstellen.

Das Layout wird in älteren Angeboten teils als NodeMCU- oder Wemos-kompatibel bezeichnet. Entscheidend sind die konkrete Pinbeschriftung und die internen OLED-Leitungen; das passende Boardprofil und I²C-Pinmapping sollten praktisch geprüft werden.

ESP8266 / ESP-12FController

0,96 Zoll OLEDDisplay

CP2102USB-UART

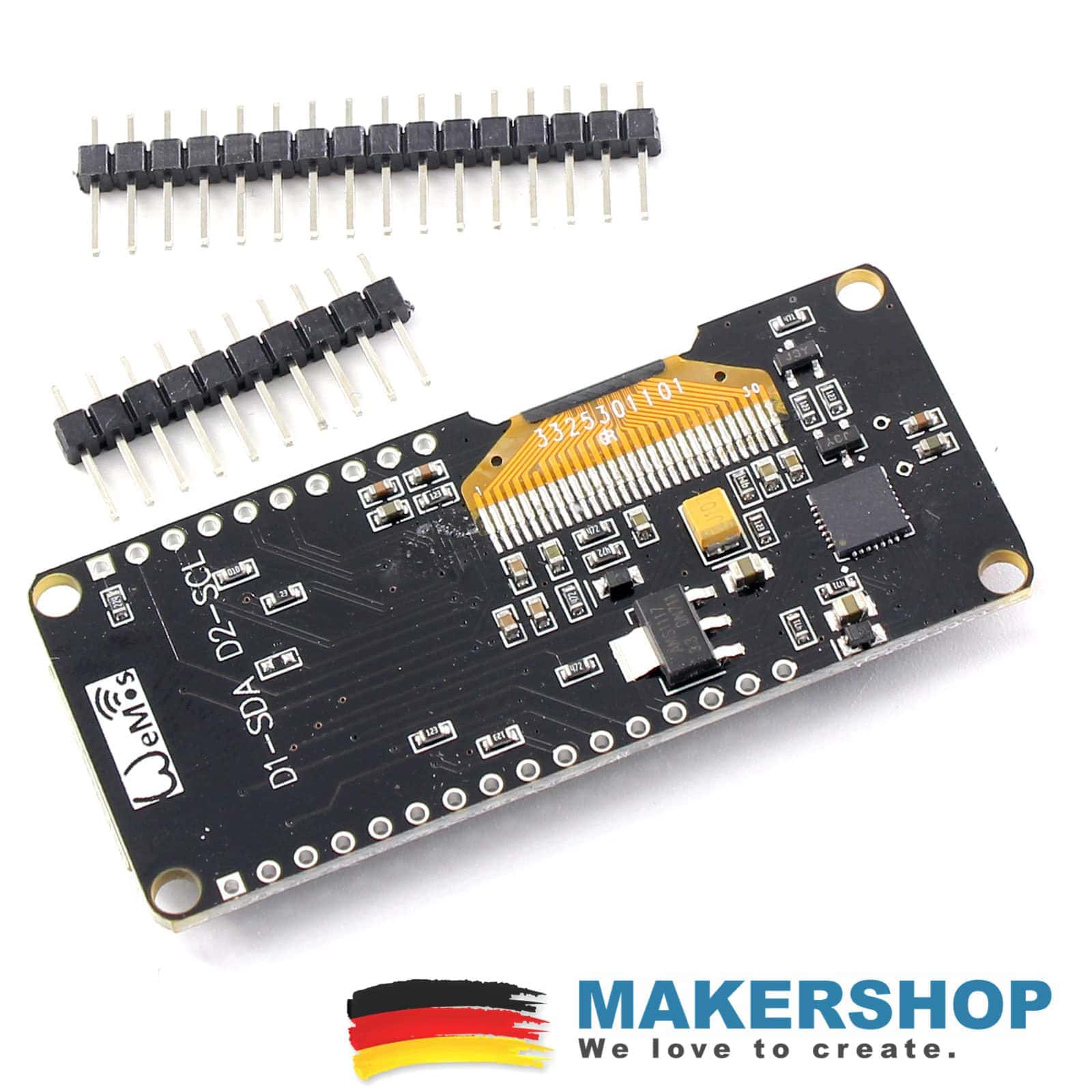

NodeMCU ESP8266 ESP-12F Board mit integriertem 0,96-Zoll-OLED — NodeMCU ESP8266 mit OLED Display Wemos ESP-12F CP2102 Development Dev Board

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

Micro-USB

5-V-Versorgung, Programmierung und serielle Ausgabe

3V3

3,3-V-Versorgung

GND

Masse

A0

Analogeingang; Board-Spannungsteiler vor externer Beschaltung prüfen

GPIOs

Digitale I/O gemäß Platinenbeschriftung

OLED SDA / SCL

Interne I²C-Verbindung, boardabhängig

RST / FLASH

Neustart und Bootloader-Modus

Typische Projekte

Was du damit bauen kannst

WLAN-Sensorwerte anzeigen

Der ESP8266 kann Messdaten über das Netzwerk austauschen und wichtige Werte unmittelbar auf dem OLED darstellen.

MQTT-Statusdisplay bauen

Abonnierte MQTT-Nachrichten oder Gerätezustände lassen sich mit geeigneter Firmware kompakt visualisieren.

Netzwerkdiagnose vor Ort

Verbindungsstatus, Signalwerte oder einfache Prüfergebnisse können direkt am mobilen Testgerät abgelesen werden.

Informationsanzeige umsetzen

Uhrzeit, Wetterdaten oder Systemmeldungen können aus einer passenden Datenquelle abgerufen und auf dem Display ausgegeben werden.

Schnellstart

WLAN-Board und OLED erstmals testen

Zuerst OLED-Adresse und Pinmapping ermitteln, bevor ein umfangreicher Netzwerk-Sketch aufgebaut wird.

Schritt 1Board per Micro-USB anschließen und seriellen Port prüfen.

Schritt 2ESP8266-Boardpaket und OLED-Bibliothek installieren.

Schritt 3Passendes Boardprofil wählen und I²C-Scan ausführen.

Schritt 4OLED-Controller, Adresse und Pins im Beispiel setzen.

Schritt 5Text ausgeben und anschließend WLAN-Verbindung ergänzen.

Beispiel

#include <ESP8266WiFi.h>

void setup() {
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);
  WiFi.disconnect();
  Serial.printf("Gefundene Netze: %d\n", WiFi.scanNetworks());
}

void loop() {
  delay(1000);
}

Technische Daten

Die wichtigsten Werte

Funkmodul	ESP-12F mit ESP8266
WLAN	2,4 GHz, IEEE 802.11 b/g/n
Logikspannung	3,3 V
Display	Integriertes 0,96-Zoll-OLED
Displayauflösung	Typischerweise 128 × 64 Pixel; Controller prüfen
USB-UART	CP2102 laut Produkttitel
USB-Buchse	Micro-USB
Digitale Anschlüsse	12 laut Produktseite, mit Mehrfachfunktionen und Boot-Beschränkungen
Analoge Eingänge	1 Boardeingang; zulässigen Bereich der Platine prüfen
Programmierumgebung	Arduino-ESP8266 oder NodeMCU Lua

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu NodeMCU ESP8266 mit OLED Display Wemos ESP-12F CP2102 Development Dev BoardTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu NodeMCU ESP8266 mit OLED Display Wemos ESP-12F CP2102 Development Dev BoardSchritt-für-Schritt-Anleitung und Fehlersuche als PDF Espressif ESP8266EX DatasheetOffizielle technische Dokumentation Arduino Core für ESP8266Offizielle technische Dokumentation Silicon Labs CP2102N DokumentationOffizielle technische Dokumentation

Technische Grundlage: Espressif ESP8266EX Datasheet · Arduino Core für ESP8266 · Silicon Labs CP2102N Dokumentation. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Welches Boardprofil soll ich wählen?

Auf der Produktseite wurde LOLIN(WEMOS) D1 R2 & mini erfolgreich genannt. Pinmapping und Upload sollten dennoch mit der konkreten Revision geprüft werden.

Welche Adresse hat das OLED?

Oft 0x3C, aber ein I²C-Scan ist zuverlässiger als eine feste Annahme.

Kann ich die Displaypins anderweitig nutzen?

Nur mit Vorsicht. Die intern mit dem OLED verbundenen Leitungen werden vom Display mitbenutzt.

Ist A0 direkt 3,3-V-fest?

Der ESP8266-Chip selbst hat einen kleineren ADC-Bereich; manche Boards besitzen einen Teiler. Die konkrete Platine muss vor Anschluss geprüft werden.
