PIR Sensor Shield IR Infrarot Bewegungsmelder
Vorrätig
Kompaktes PIR-Shield für Bewegungsmeldung mit dem ESP8266

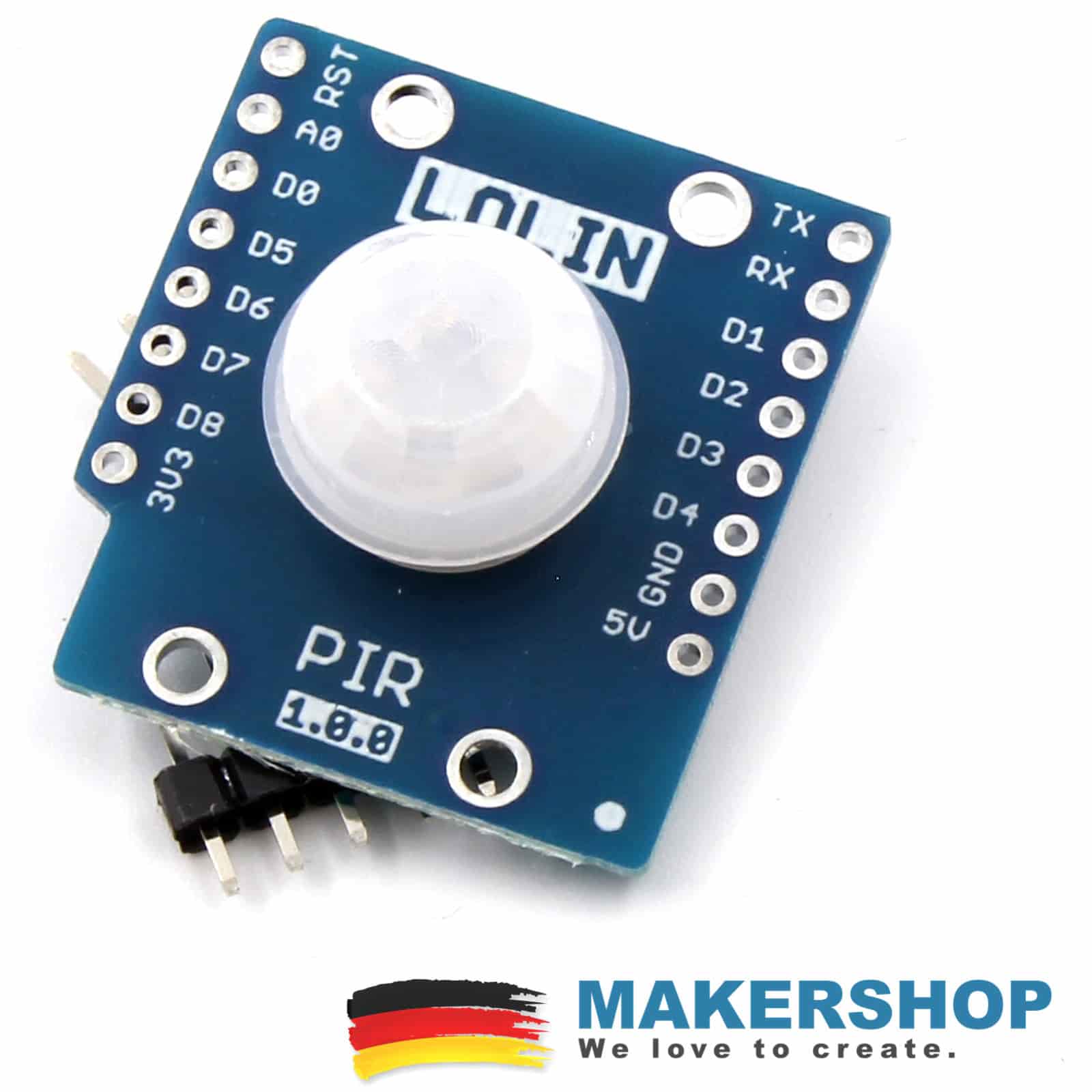

Das originale LOLIN PIR Sensor Shield ergänzt den Wemos D1 Mini um einen passiven Infrarotsensor zur digitalen Bewegungserkennung.
Das Sensorsignal liegt in der Standardkonfiguration an D3 beziehungsweise GPIO0 an; der verwendete IO ist laut Hersteller konfigurierbar.
Anschlüsse, Pins und Funktionen im Überblick

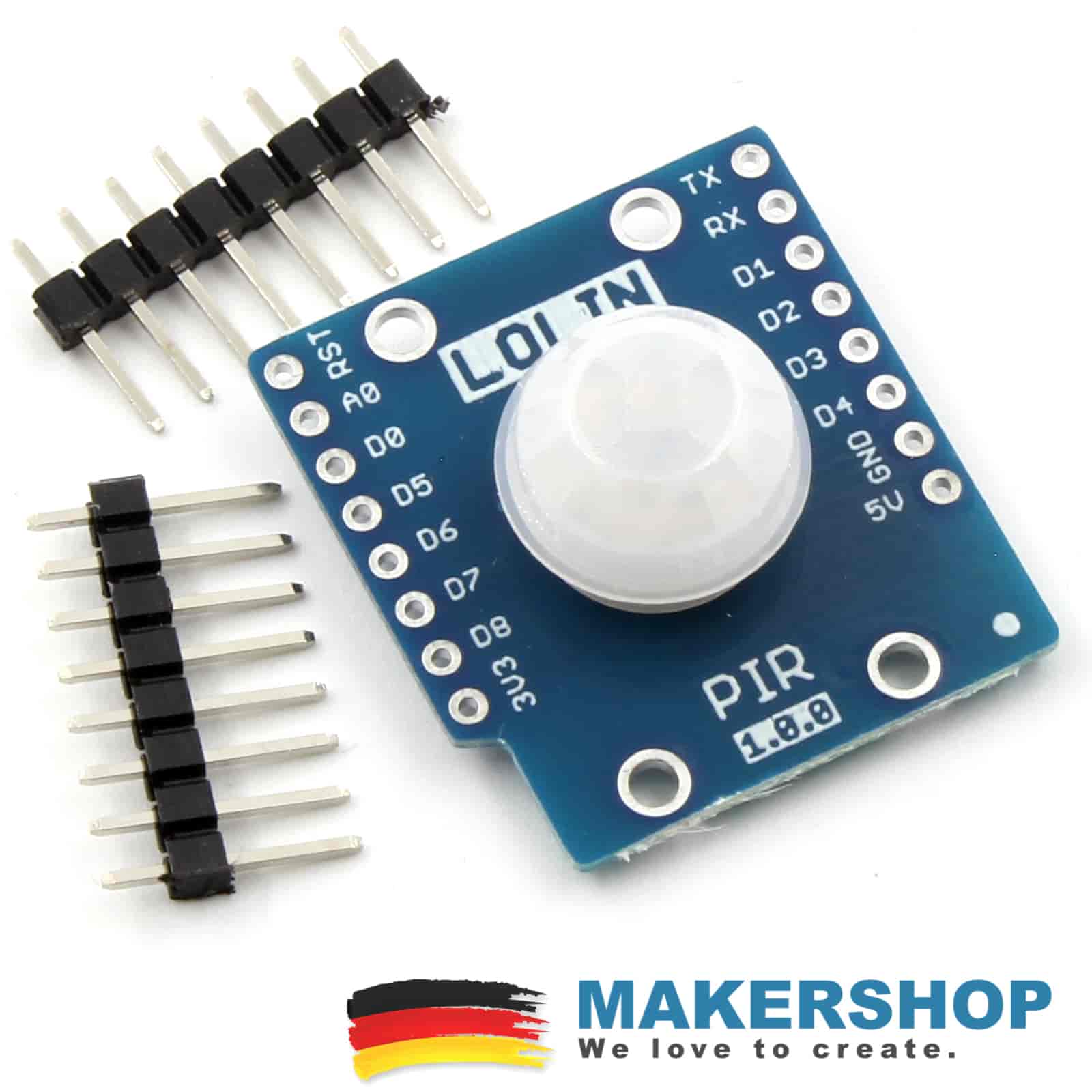

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.
Was du damit bauen kannst
WLAN-Raumautomation
Der D1 Mini kann erkannte Bewegung direkt an eine Hausautomation oder einen MQTT-Dienst melden.
Präsenzabhängige Beleuchtung
Licht- und Signalausgänge lassen sich nur dann aktivieren, wenn der PIR-Sensor eine Bewegung erkennt.
Ereignisbenachrichtigungen
Ein ESP8266-Projekt kann bei einer erkannten Bewegung eine lokale oder netzwerkbasierte Meldung auslösen.
Kompakter PIR-Prototyp
Das steckbare Shield reduziert die Einzelverdrahtung beim schnellen Aufbau eines Bewegungsmelders.
Bewegung mit D3/GPIO0 auslesen
Für den ersten Test bleibt die IO-Konfiguration unverändert. Das PIR-Signal wird am Standard-Pin D3 als digitaler Eingang gelesen.
Vorbereitung und Umsetzung
| Schritt | Umsetzung |
|---|---|
| Shield | Spannungsfrei und richtig ausgerichtet auf den D1 Mini stecken |
| PIR-Signal | Standardmäßig über D3 auslesen |
| ESP8266-Pin | D3 entspricht GPIO0 |
| Programm | D3 als digitalen Eingang konfigurieren und den Zustand auswerten |
const uint8_t pirPin = D3;
void setup() {
Serial.begin(115200);
pinMode(pirPin, INPUT);
}
void loop() {
Serial.println(digitalRead(pirPin) ? "Bewegung" : "Ruhe");
delay(250);
}Die wichtigsten Werte
| Hersteller | LOLIN / WEMOS |
|---|---|
| Shield-Version | V1.0.0 |
| Sensorart | Passiver Infrarotsensor (PIR) |
| Ausgang | Digitales PIR-Signal |
| Standard-Pin | D3 |
| ESP8266-GPIO | GPIO0 |
| IO-Zuordnung | Konfigurierbar, Standard D3/GPIO0 |
| Montagebohrungen | 2 mm Durchmesser |
| Bauform | Shield im D1-Mini-Format |
| Kompatible Plattform | Wemos / LOLIN D1 Mini |
Datenblatt, Pinout und Tutorials
Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.
Technische Grundlage: wemos.cc · wemos.cc · github.com. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.
Vor dem ersten Einsatz wissen
An welchem Pin liegt das PIR-Signal standardmäßig an?
Das Signal liegt standardmäßig an D3 des D1 Mini. Auf dem ESP8266 entspricht D3 dem GPIO0.
Kann ein anderer IO-Pin verwendet werden?
Ja. WEMOS beschreibt den IO als konfigurierbar; D3/GPIO0 ist die Werkseinstellung.
Benötigt das Shield eine analoge Messung?
Nein. Das PIR-Signal wird als digitaler Zustand über den konfigurierten IO-Pin ausgewertet.
Welche Reichweite hat der PIR-Sensor?
Die offizielle Produktdokumentation des konkreten Shields nennt keine verbindliche Reichweite. Deshalb sollte sie im jeweiligen Aufbau praktisch geprüft werden.
