Kleines Farbdisplay fuer echte Projektanzeigen

Zeig Messwerte, Menues und Grafiken direkt am Arduino

Mit dem 1,8-Zoll-TFT wird dein Projekt sofort greifbarer: Statt nur Zahlen im Seriellen Monitor zu sehen, bringst du Temperatur, Funkstatus, Symbole oder kleine Diagramme farbig auf ein kompaktes Display.

Der erste Erfolg ist sichtbar: SPI-Leitungen verbinden, ST7735-Beispiel laden, Displaytyp in der Bibliothek passend einstellen und ein Testbild mit Text, Linien und Farben ausgeben.

1,8 Zoll TFT-LCDAnzeige

128 x 160 PixelAufloesung

SPI fuer Display, zusaetzlicher SD-Karten-SlotSchnittstelle

1,8 Zoll TFT LCD Display Modul 128x160 mit SPI-Anschluss und SD-Slot — 1,8 Zoll TFT LCD Display Modul 128×160 SPI SD ST7735 Arduino Raspberry Pi

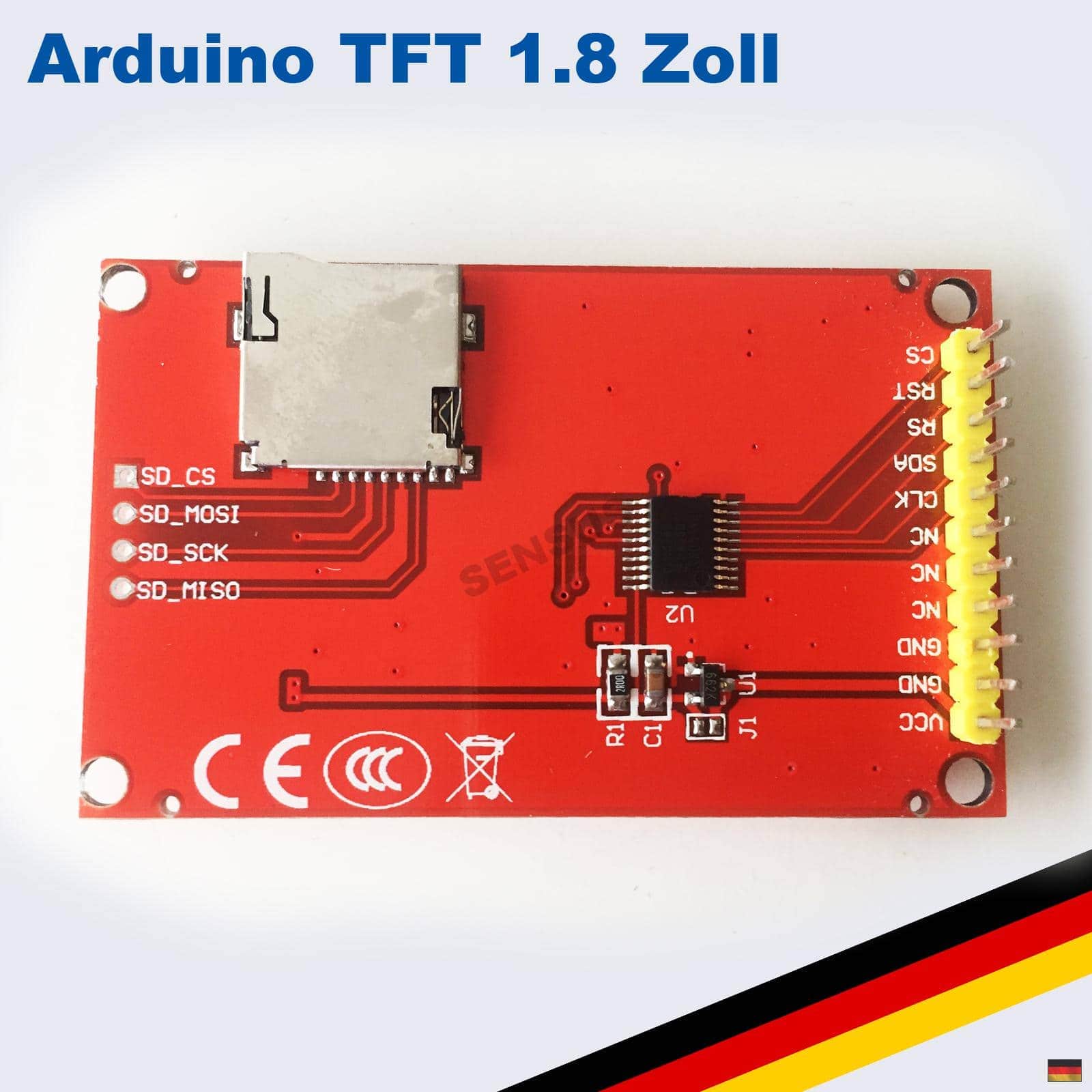

Pinout und Orientierung

Anschlüsse, Pins und Funktionen im Überblick

Die folgende Übersicht bezieht sich auf die konkret abgebildete Makershop-Ausführung.

VCCVersorgung gemaess Modulbeschriftung, Pegelvertraeglichkeit pruefen

GNDgemeinsame Masse mit dem Controller

SCK / SCLSPI-Takt vom Controller

SDA / MOSISPI-Daten vom Controller zum Display

CSChip-Select fuer das Display, im Beispiel Arduino D10

DC / A0Daten-/Command-Auswahl, im Beispiel Arduino D9

RESETResetleitung, im Beispiel Arduino D8 oder an Controller-Reset

LED / BLHintergrundbeleuchtung, je nach Modul direkt oder ueber Widerstand/Transistor schalten

Typische Projekte

Was du damit bauen kannst

Sensorwerte als Mini-Dashboard

Temperatur, Luftdruck, Lichtwert oder Funkstatus werden direkt am Geraet sichtbar, ohne dass ein Rechner angeschlossen bleiben muss.

Menue fuer einen Prototyp

Mit Tastern oder Drehgebern entsteht eine kleine Bedienoberflaeche fuer Grenzwerte, Modi und Statusmeldungen.

Datenlogger mit lokaler Anzeige

Messwerte koennen live auf dem TFT erscheinen, waehrend ein Controller sie parallel auf SD-Karte oder seriell weiterverarbeitet.

Grafiktests und UI-Layouts

Farbflaechen, Icons, einfache Kurven und Schriftgroessen lassen sich schnell pruefen, bevor ein Projekt ins Gehaeuse wandert.

Schnellstart

ST7735-Testgrafik auf dem TFT anzeigen

Der Sketch nutzt die Adafruit-ST7735-Bibliothek und zeichnet Text sowie ein farbiges Rechteck. Falls Farben vertauscht sind oder das Bild versetzt wirkt, Init-Variante und Rotation der Bibliothek pruefen.

Display spannungsfrei verdrahtenDisplay bei ausgeschalteter Versorgung verdrahten und die Modulbeschriftung mit der Anschlussliste vergleichen.

ST7735-Bibliotheken installierenAdafruit GFX Library und Adafruit ST7735 Library installieren.

SPI-Belegung im Sketch pruefenSketch hochladen und die SPI-Pins fuer das verwendete Board pruefen.

Schwarzes Bild eingrenzenBei weissem oder schwarzem Bild zuerst Versorgung, GND, CS, DC und Reset kontrollieren.

Rotation und Init anpassenRotation und Init-Variante anpassen, bis Text und Farben korrekt erscheinen.

Beispiel und Kontrolle

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <SPI.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

Adafruit_ST7735 tft(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST77XX_BLACK);
  tft.setTextColor(ST77XX_WHITE);
  tft.setTextSize(1);
  tft.setCursor(8, 12);
  tft.println("Makershop TFT");
  tft.drawRect(8, 32, 90, 40, ST77XX_GREEN);
  tft.fillRect(12, 36, 82, 32, ST77XX_BLUE);
}

void loop() {}

Technische Daten

Die wichtigsten Werte

Displaytyp	TFT-LCD-Farbdisplay
Diagonale	1,8 Zoll laut Produktbezeichnung
Pixel	128 x 160
Controllerklasse	ST7735-kompatible 1,8-Zoll-TFT-Familie
Display-Schnittstelle	SPI mit getrennten Steuerleitungen fuer CS, DC und Reset
SD-Karten-Slot	auf dem Modul vorhanden; nutzt ebenfalls SPI mit eigenem Chip-Select
Logikpegel	Boardrevision pruefen; ST7735-Module werden haeufig mit 3,3-V-Logik betrieben
Versorgung	nach Modulbeschriftung anschliessen und 5-V-/3,3-V-Vertraeglichkeit vor dem Einsatz pruefen
Raspberry Pi	ueber SPI nutzbar, wenn Treiber, Pegel und Pinbelegung passend konfiguriert werden

Dokumente und Hilfe

Datenblatt, Pinout und Tutorials

Eigene Makershop-Unterlagen stehen direkt auf unserem Server bereit. Ergänzend verlinken wir vertrauenswürdige technische Primärquellen.

Makershop-Datenblatt zu 1,8 Zoll TFT LCD Display Modul 128×160 SPI SD ST7735 Arduino Raspberry PiTechnische Daten, Anschlüsse und Hinweise als PDF Makershop-Tutorial zu 1,8 Zoll TFT LCD Display Modul 128×160 SPI SD ST7735 Arduino Raspberry PiSchritt-für-Schritt-Anleitung und Fehlersuche als PDF Adafruit ST7735 Arduino LibraryArduino-Bibliothek und Beispielbasis fuer ST7735-kompatible TFT-Displays.Adafruit GFX LibraryGrafikprimitive, Textausgabe und Zeichenfunktionen fuer kleine Displays.Sitronix ST7735 DatasheetController-Referenz fuer ST7735-TFTs, Kommandos und Schnittstellenkontext.

Technische Grundlage: Adafruit ST7735 Arduino Library · Adafruit GFX Library · Sitronix ST7735 Datasheet. Produktbilder und Lieferumfang beziehen sich auf das Makershop-Angebot.

Häufige Fragen

Vor dem ersten Einsatz wissen

Warum bleibt das Display weiss oder schwarz?

Haeufig stimmen Versorgung, Masse, CS/DC/Reset oder die Init-Variante nicht. Zuerst die Modulbeschriftung und dann die Bibliothekseinstellung pruefen.

Kann ich das Display direkt an 5-V-Arduinos anschliessen?

Das haengt von der gelieferten Boardrevision ab. Viele ST7735-Module arbeiten intern mit 3,3 V; Pegelvertraeglichkeit vor dem Anschluss klaeren.

Nutzen Display und SD-Karte denselben SPI-Bus?

Ja, typischerweise teilen sie SCK und MOSI/MISO. Jeder Teil braucht aber seinen eigenen Chip-Select.

Welche Bibliothek passt fuer Arduino?

Fuer erste Tests ist die Kombination aus Adafruit GFX und Adafruit ST7735 ein verbreiteter Startpunkt.
